Siemens 5SU16566KK10 prúdový chránič/elektrický istič 10 A

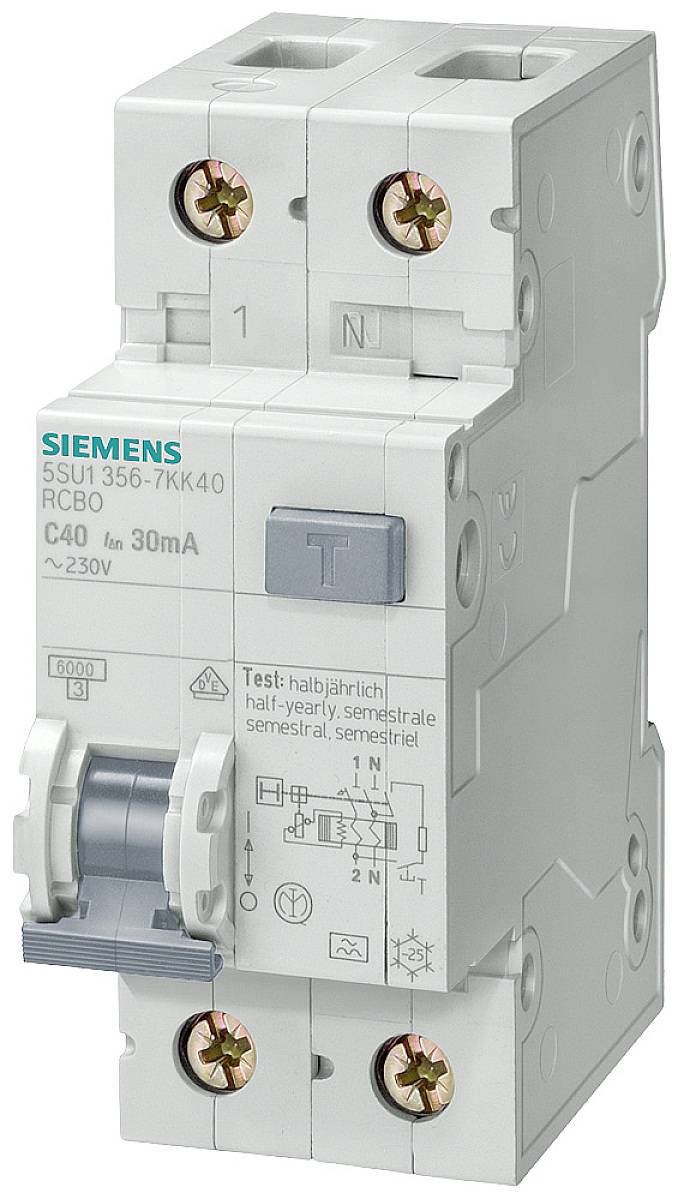

Elektrický istič Siemens, model 5SU1356-7KK40, s technickými špecifikáciami pre C40, 30mA, 230V.

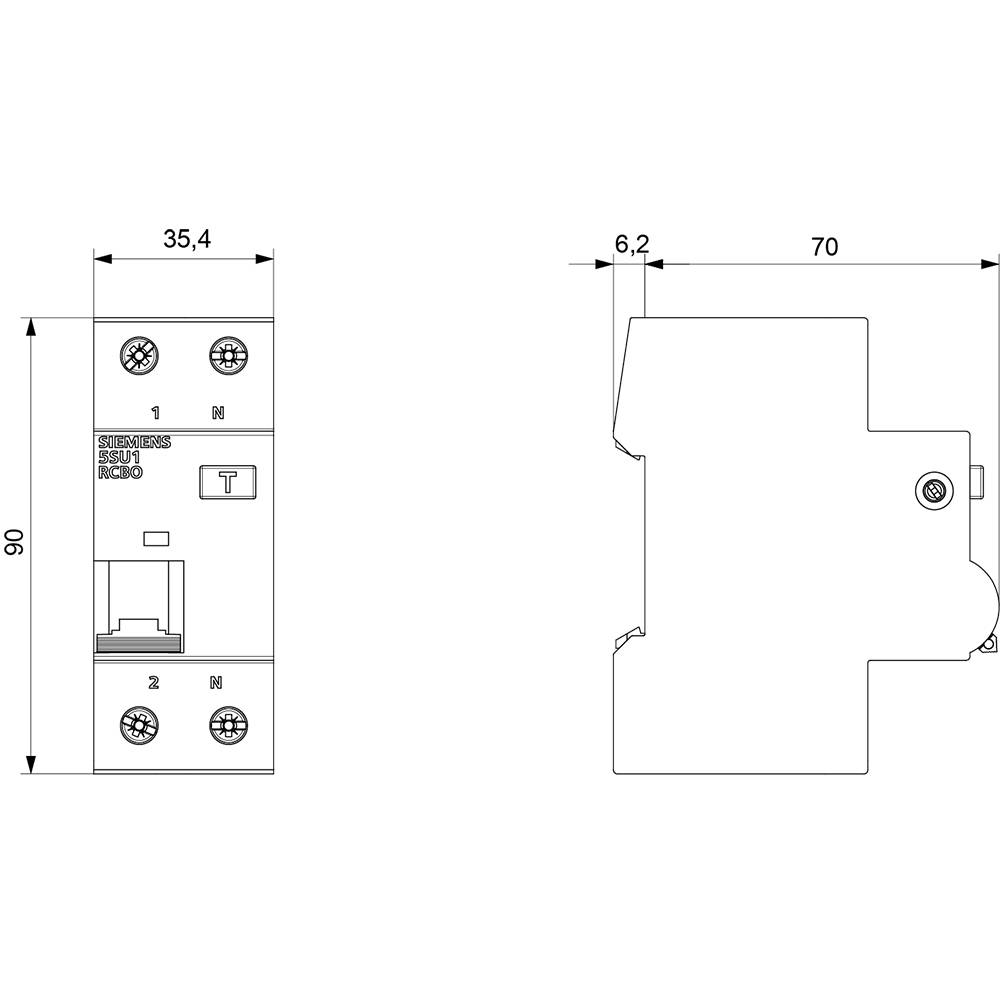

'Technický výkres elektrického zariadenia s rozmermi: šírka 35,4 mm, hĺbka 70 mm, výška 90 mm.'
1/2
Ilustračný obrázok
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
B
Menovitý prúd - filter
10 A
Vypínanie
6 kA
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 25. 11.
Počet
Celkom (85,99 € / kus)
85,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Počet jednotiek delenia šírky: 2
  • Počet testovacích cyklov / pre environmentálne testovanie: 28
  • Uťahovací moment / so skrutkovým spojom / minimálny: 2,5 Nm
  • Uťahovací moment / so skrutkovým spojením / maximálne: 3 Nm
  • Verzia základného typu: 5SU1
  • Montážna poloha: ľubovoľná
  • Hĺbka vstavania: 70 mm
  • Mechanická životnosť (spínacie cykly) / typická: 10000
  • Počet pólov / poznámka: 1P+N
  • Počet pólov / s poistkou: 1
  • Poloha / napájacieho kábla: nad alebo pod
  • Vlastnosti produktu / ochrana proti náhodnému kontaktu: áno
  • Vlastnosti produktu / bez halogénov: áno
  • Vlastnosti produktu / plombovateľné: áno
  • Vlastnosti produktu / bez silikónu: áno
  • Funkcia produktu / spínanie nulového vodiča: áno
  • Spínacia kapacita (Icu+): 20 kA
  • Spínacia kapacita prúdu / podľa EN 60898: 6 kA
  • Spínacia kapacita prúdu / podľa IEC 60947-2: 15 kA
  • Stupeň krytia IP: IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi
  • Teplota okolia / počas prevádzky / minimum: -25 °C
  • Teplota okolia / počas prevádzky / maximálne: +55 °C
  • Strata výkonu / pri menovitom prúde / pri AC / v teplom prevádzkovom stave / na pól: 1,8 W
  • Strata výkonu / maximum: 3,6 W
  • Stupeň znečistenia: 2
  • Frekvencia napájacieho napätia: 50 Hz
  • Prevádzková frekvencia / Poznámka: 50 Hz
  • Kategória prepätia: III
  • Vypínacia charakteristika: okamžitá
  • Vypínací poruchový prúd: 300 mA
  • Vhodnosť pre integráciu / inštaláciu pod omietku: áno
  • Izolačné napätie: 264V
  • Ochranná funkcia / falošné vypnutie: áno
  • Napájacie napätie / pre testovacie zariadenie / minimálne: 100 V
  • Pripojiteľný prierez vodiča / pevný: 0,75 mm² - 35 mm²
  • Prierez pripojiteľného vodiča / jemne lanka / s opracovaním konca jadra: 0,75 mm² - 25 mm²
  • Pripojiteľný prierez vodiča / lanka: 0,75 mm² - 35 mm²
Prevedenie

neodkladne

Menovité napätie

230/240 V/AC

Kategória výrobku

prúdový chránič/elektrický istič

Pólov

2

Trieda prevádzky

3

Spúšťacie charakteristika

B

Spĺňa RoHS

áno

Rozmer.

(š x v x h) 36 x 90 x 77 mm

Obsah

1 ks

Menovitý prúd

10 A

Menovitý prúd - filter

10 A

Vypínanie

6 kA

Šírka

36 mm

V

90 mm

Hĺbka

77 mm

AC

70 mm

10 A

230 V

B

264 V

0.3 A

3

2

2

2

1

ÁNO

0.75-35 mm²

0.75-35 mm²

ÁNO

2

4

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2864141 Siemens 5SU16566KK10 prúdový chránič/elektrický istič 10 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864141 Siemens 5SU16566KK10 prúdový chránič/elektrický istič 10 A

Popis

RCBO, 6 kA, 1P+N, Typ A, 300 mA, B-Char, In: 10 A, Un AC: 230 V SENTRON 5SU1 RCBO pre kombinovanú ochranu proti preťaženiu, skratovým a poruchovým prúdom
Naše RCBO (RCBO) sú testované VDE a certifikované podľa DIN EN 61009-1, DIN EN 61009-2-1. So svojimi dvojkomorovými svorkami je tiež veľmi jednoduché pripojiť vodiče s rôznymi prierezmi. Na kolíkové prípojnice 5ST3 je možné rýchlo a jednoducho pripojiť ďalšie ochranné spínacie zariadenia Siemens SENTRON. Kód Datamatrix na zariadení vám umožňuje rýchly prístup ku všetkým technickým údajom v aplikácii Siemens Industry Online Support App.
Ochranné spínacie prístroje SENTRON je možné rozšíriť o mnoho funkcií pomocou univerzálneho príslušenstva z modulárneho systému.
Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
