Name: Siemens monitorovanie zaťaženia 1 rozpínací, 1 spínací, 1 prepínací 1 ks 3RF2950-0GA13 oneskorenie odozvy
Brand: Siemens
SKU: 2863507
Availability: BackOrder

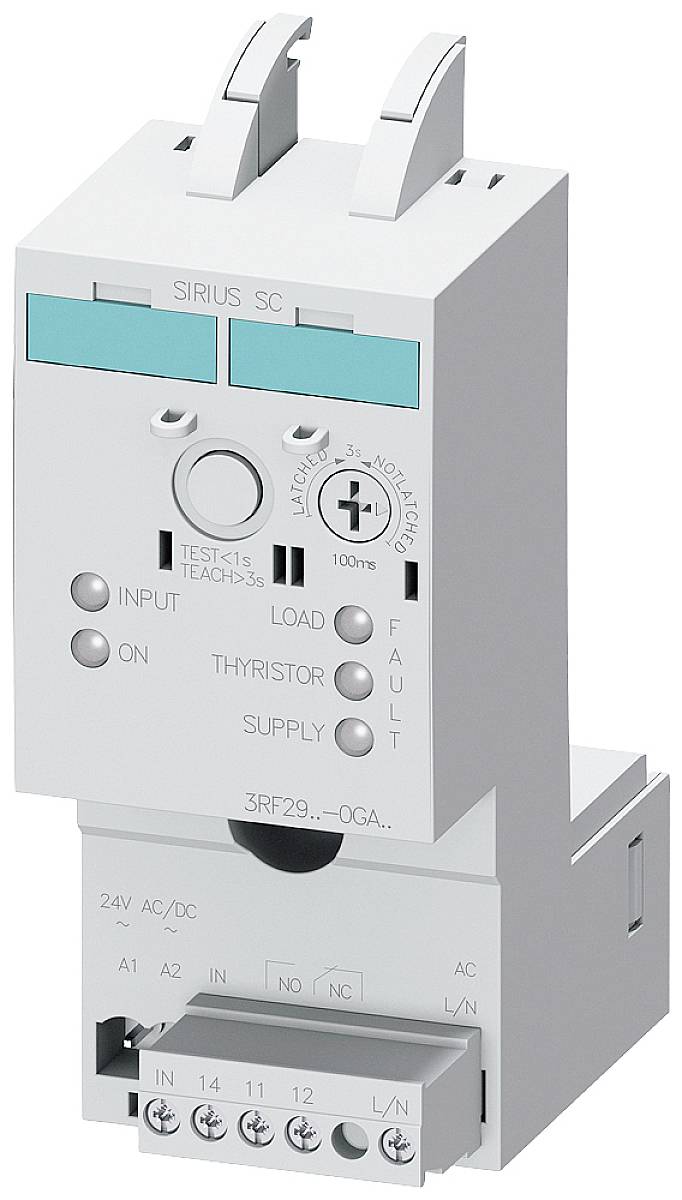

Elektrické spínacie zariadenie na ovládanie elektrických obvodov, s tlačidlami a signalizačnými svetlami pre riadiace funkcie, montovateľné na DIN lištu.

Otvorená rozvádzačová skriňa s viacerými úrovňami kabeláže a elektrických komponentov vrátane relé a zberníc.

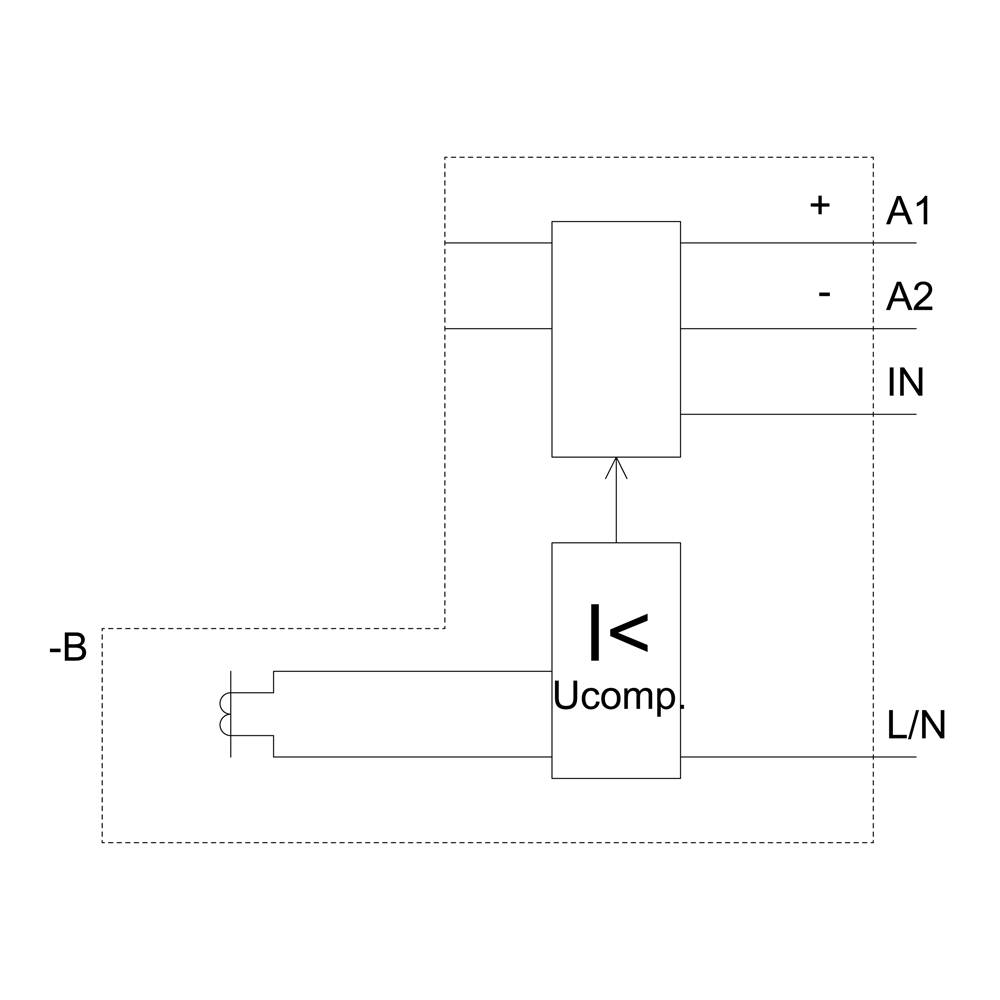

Elektrický schéma: Obdĺžnik zobrazuje Ucomp so symbolom menším ako, prepojený vodičmi s A1, A2 a IN. Označenie -B, L/N.

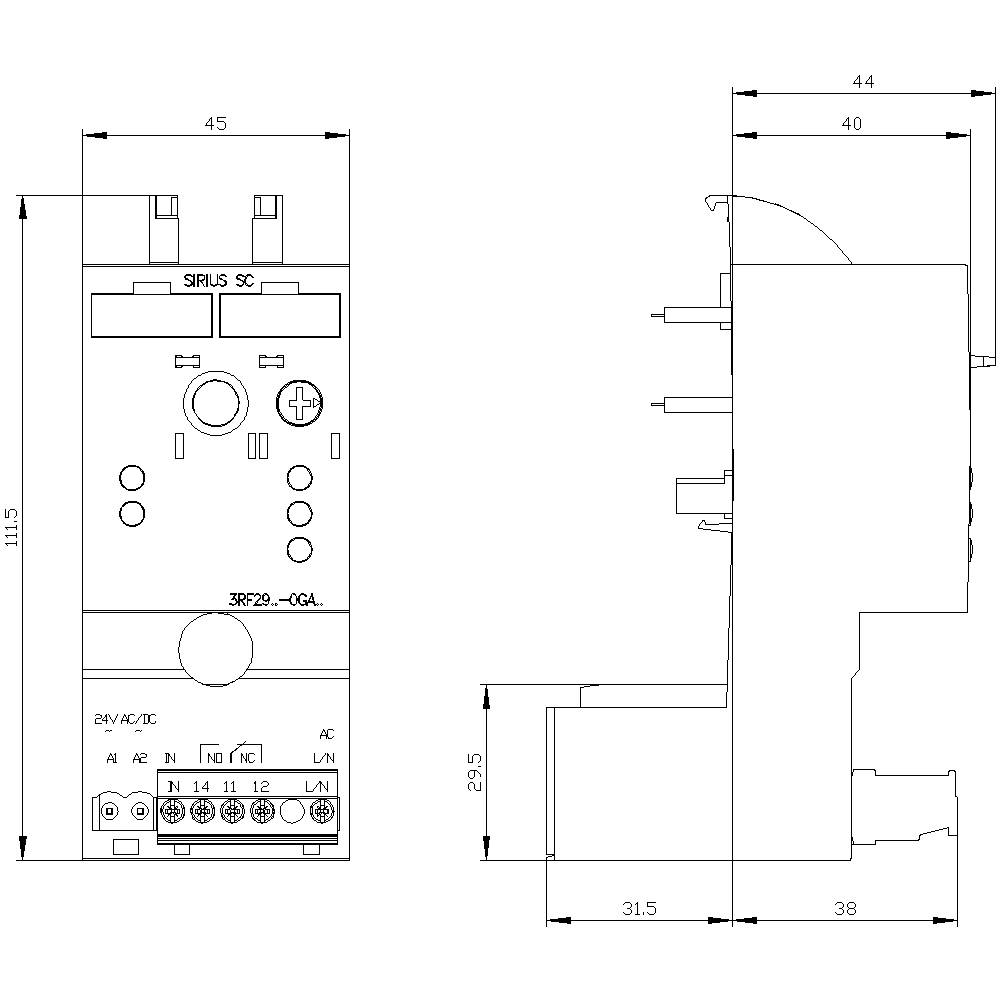

Technický výkres elektrického zariadenia s rozmermi: výška 111,5, šírka 45 (pohľad spredu) a šírka 44, hĺbka 38 (pohľad zboku).

1/4

Ilustračný obrázok

Kategória výrobku

monitorovanie zaťaženia

Funkcia

oneskorenie odozvy

Prevádzkové napätie max.

230 V/AC

Typ kontaktu

1 rozpínací

1 spínací

1 prepínací

Typ

3RF2950-0GA13

Datasheety: (PDF)

Doručenie: Št 3. 12.

Počet

Set(y)

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dĺžka odizolovania / pre pomocné a ovládacie kontakty: 7 mm
Typ pripojiteľných prierezov vodičov pre vedenia AWG / pre pomocné a ovládacie kontakty: 1x (AWG 20 ... 12)
Typ pripojiteľných prierezov vodičov pre pomocné a ovládacie kontakty / pevné: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Typ pripojiteľných prierezov vodičov pre pomocné a ovládacie kontakty / jemne lankový s/bez opracovania konca jadra: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Čas oneskorenia odozvy: 0,1 - 3 s
Sériová inštalácia: áno
Nadmorská výška inštalácie nad morom / maximum: 1000 m
Vykonanie spínacej funkcie: prepnutie
Verzia závitu pripojovacej skrutky / pomocných a ovládacích kontaktov: M3
Pracovná frekvencia: 50 - 60 Hz
Prevádzkové napätie pomocných kontaktov: 15 - 30 V DC/AC
Prevádzkový prúd pri AC-1 / pri 400 V: 50 A
Izolačné napätie: 600V
Priemer otvoru transformátora prúdu: 17 mm
Ochrana proti dotyku vpredu: pri vertikálnom dotyku spredu je bezpečné pre prsty
Stupeň znečistenia: 3

Kategória výrobku: monitorovanie zaťaženia

Typ: 3RF2950-0GA13

Funkcia: oneskorenie odozvy

Min. prevádzkové napätie: 110 V/AC

Prevádzkové napätie max.: 230 V/AC

Prevádzkové napätie: 110 - 230 V/AC

Vlastnosti: zásuvné

Typ kontaktu: 1 rozpínací
1 spínací
1 prepínací

Pripojenie: skrutkovací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 111.5 mm

Hĺbka: 69.5 mm

(Ø): 17 mm

Rozmer.: (Ø x v) 17 mm x 111.5 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2863507 Siemens monitorovanie zaťaženia 1 rozpínací, 1 spínací, 1 prepínací 1 ks 3RF2950-0GA13 oneskorenie odozvy

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863507 Siemens monitorovanie zaťaženia 1 rozpínací, 1 spínací, 1 prepínací 1 ks 3RF2950-0GA13 oneskorenie odozvy

Popis

Monitorovanie záťaže rozšírený prúdový rozsah 50 A / 40 °C 110 … 230 V / AC/DC 24 V pre polovodičové relé / stykače Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
