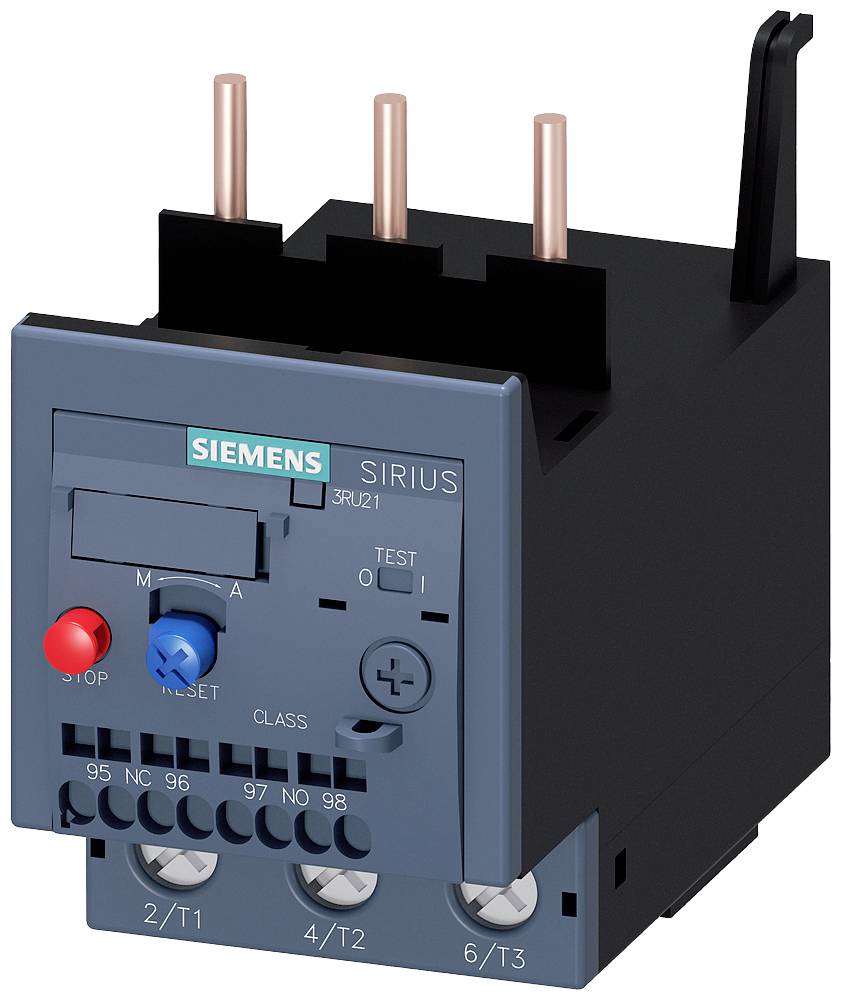

Siemens prepäťové relé 690 V/AC 1 rozpínací, 1 spínací 1 ks 3RU2136-1JD0 preťaženie
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Prevádzkové napätie max.
690 V/AC
Typ kontaktu
1 rozpínací
1 spínací
Spínacie napätie (max.)
690 V/AC
Datasheety: (PDF)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
81,29 €
3
3% = 2,25 €
79,04 €
5
4% = 3,15 €
78,14 €
10
5% = 3,75 €
77,54 €
25
5% = 4,43 €
76,86 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (81,29 € / kus)
81,29 €
bez DPH.
Technické parametre
- Typ montáže: Pripevnenie stykača
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre hlavné kontakty: 2x (18 ... 2), 1x (18... 1)
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
- Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / jemne lanka / s opracovaním konca jadra: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
- Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
- Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 2,5 mm²)
- Typ pripojiteľných prierezov vodičov / pre hlavné kontakty / plné alebo lankové: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
- Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 2,5 mm²)
- Nadmorská výška inštalácie / vo výške nad morom / maximum: 2000 m
- Verzia poistkovej vložky / na ochranu pomocného spínača proti skratu / potrebná: gG poistka: 6 A, rýchločinná: 10 A
- Trieda výletu: TRIEDA 10
- Veľkosť stýkača / kombinovateľné / špecifické pre firmu: S2
- Veľkosť nadprúdového relé: S2
- Ochrana pred úrazom elektrickým prúdom: pri zvislom dotyku spredu je bezpečné pre prsty
- Prevádzkový prúd / pri AC-3 / pri 400 V: 10 A
- Montážna poloha: ľubovoľná
- Nastaviteľná hodnota prúdovej odozvy / prúdovo závislej spúšte pri preťažení / počiatočná hodnota: 7 A
- Nastaviteľná hodnota odozvy prúd / prúdovo závislej spúšte pri preťažení / konečná hodnota: 10 A
- Izolačné napätie / so stupňom znečistenia 3: 690 V/AC
- Prepäťové napätie: 6000V
- Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
- Počet normálne otvorených kontaktov / pre pomocné kontakty / poznámka: pre hlásenie "vypnuté".
- Počet rozpínacích kontaktov / pre pomocné kontakty / Poznámka: pre odpojenie stýkača
- Uťahovací moment / pre hlavné kontakty / so skrutkovým pripojením / maximálne: 4,5 Nm
- Verzia displeja / pre stav prepínania: posuvník
- Verzia závitu / pripojovacia skrutka / pre hlavné kontakty: M6
- Verzia pomocného spínača: integrovaná
- Konštrukcia ističa / na ochranu proti skratu pomocného spínača / požadovaná: 6A (Ik menšie alebo rovné 0,5 kA; U menšie alebo rovné 260V)
- Verzia drieku skrutkovača: priemer 5 ... 6 MM
- Verzia poistky proti preťaženiu: tepelná
- Pracovná frekvencia: 50 - 60 Hz
- Veľkosť hrotu skrutkovača: Pozidriv Gr. 2
- Maximálne prípustné napätie pre bezpečné oddelenie / v sieťach s uzemneným nulovým bodom / medzi pomocnými a pomocnými obvodmi: 415 V
- Maximálne prípustné napätie pre bezpečné oddelenie / v sieťach s neuzemneným uzlom / medzi pomocnými a pomocnými obvodmi: 415 V
- Komponent produktu / indikátor vypnutia: áno
- Komponent produktu / pomocný spínač: áno
- Komponent produktu / tlačidlo RESET: áno
- Komponent produktu / tlačidlo STOP: áno
- Funkcia produktu / automatický reset: áno
- Funkcia produktu / detekcia zlyhania fázy: áno
- Funkcia produktu / ochrana proti preťaženiu: áno
- Strata výkonu / pri menovitom prúde / pri AC / v teplom prevádzkovom stave: 7,5 W
- Strata výkonu / pri menovitom prúde / pri AC / v teplom prevádzkovom stave / na pól: 2,5 W
- Prúd pri plnom zaťažení (FLA) / pre 3-fázový striedavý motor / pri 600 V: 10 A
- Doba zotavenia / po vypnutí preťaženia / s automatickým resetom / typická: 10 min
- Doba zotavenia / po vypnutí preťaženia / s diaľkovým resetom: 10 min
- Doba zotavenia / po vypnutí preťaženia / s manuálnym resetom: 10 min
- Kategória výrobku
prepäťové relé
- Typ
3RU2136-1JD0
- Funkcia
preťaženie
- Prevádzkové napätie
690 V/AC
- Prevádzkové napätie max.
690 V/AC
- Prevádzkové napätie
690 V/AC (max)
- Vlastnosti
Prepínač auto / manuálne
- Typ kontaktu
1 rozpínací
1 spínací
- Spínacie napätie (max.)
690 V/AC
- Pripojenie
skrutkovací
prípojka s pružinovým protiťahom
- Min. teplota
-40 °C
- Max. teplota
+70 °C
IP00
IP20
- Šírka
55 mm
- V
90 mm
- Hĺbka
105 mm

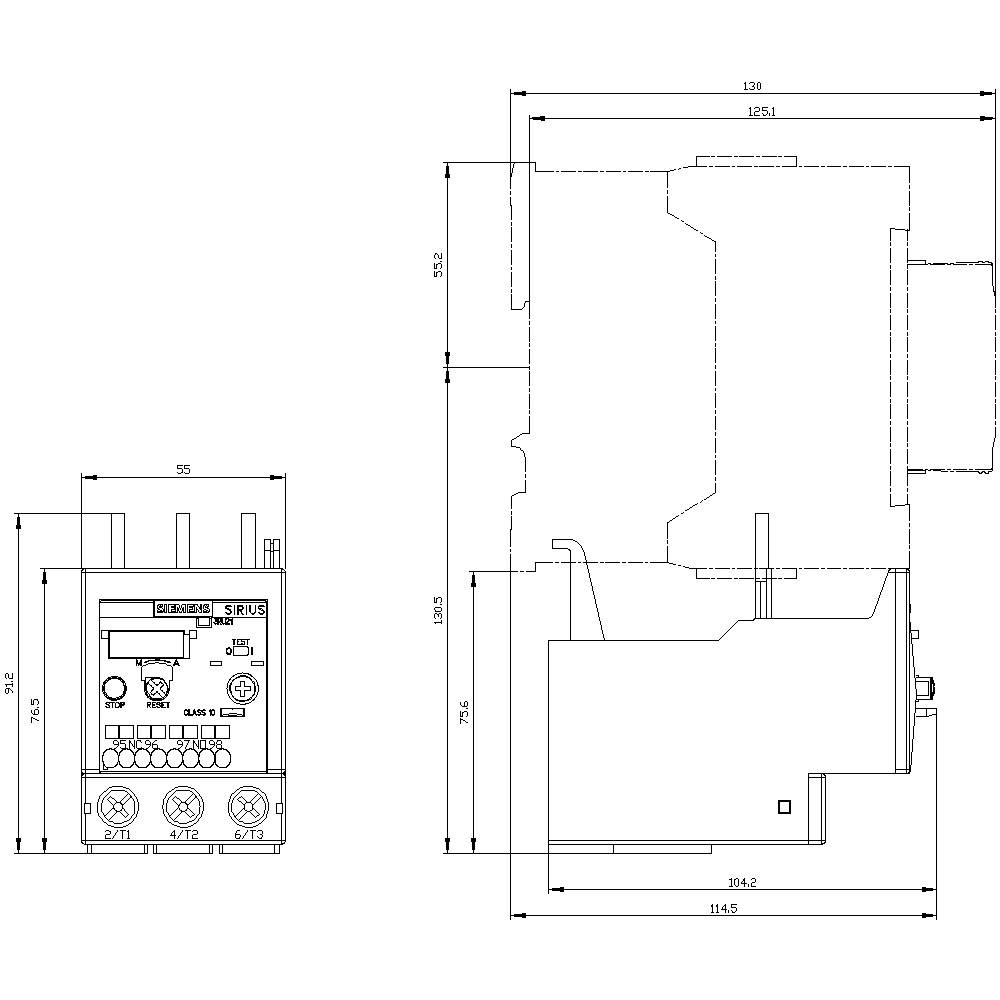

- Rozmer.
(š x v x h) 55 x 90 x 105 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2863491 Siemens prepäťové relé 690 V/AC 1 rozpínací, 1 spínací 1 ks 3RU2136-1JD0 preťaženie
Popis
Tepelné nadprúdové relé 7...10 A na ochranu motora Veľkosť S2 TRIEDA 10 Upevnenie stýkača hlavný obvod: skrutkové pripojenie. Pomocný obvod: pružinová svorka, manuálna/automatická RESET SIRIUS 3RU2 tepelné relé na preťaženie pre prúdovo závislú ochranu záťaže s normálnym rozbehom proti neprípustne vysokému ohrevu v dôsledku preťaženia alebo výpadku fázy.
Táto séria je obzvlášť flexibilná a cenovo výhodná. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii s rôznymi rozsahmi nastavenia uvoľňovača preťaženia. Sú dostupné so skrutkovými alebo pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám, ako aj pre individuálnu inštaláciu.
Príslušenstvo konzistentne pasuje na všetky veľkosti S00 až S3.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Táto séria je obzvlášť flexibilná a cenovo výhodná. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii s rôznymi rozsahmi nastavenia uvoľňovača preťaženia. Sú dostupné so skrutkovými alebo pružinovými spojmi pre rýchle, bezúdržbové pripojenie odolné voči vibráciám, ako aj pre individuálnu inštaláciu.
Príslušenstvo konzistentne pasuje na všetky veľkosti S00 až S3.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
Tento text bol preložený strojovo.
