Name: Sieťový zdroj na DIN lištu TDK-Lambda DRF-120-24 -1 / HL 24 V / DC 120 W 1 x
Brand: TDK-Lambda
SKU: 1390702
Availability: BackOrder

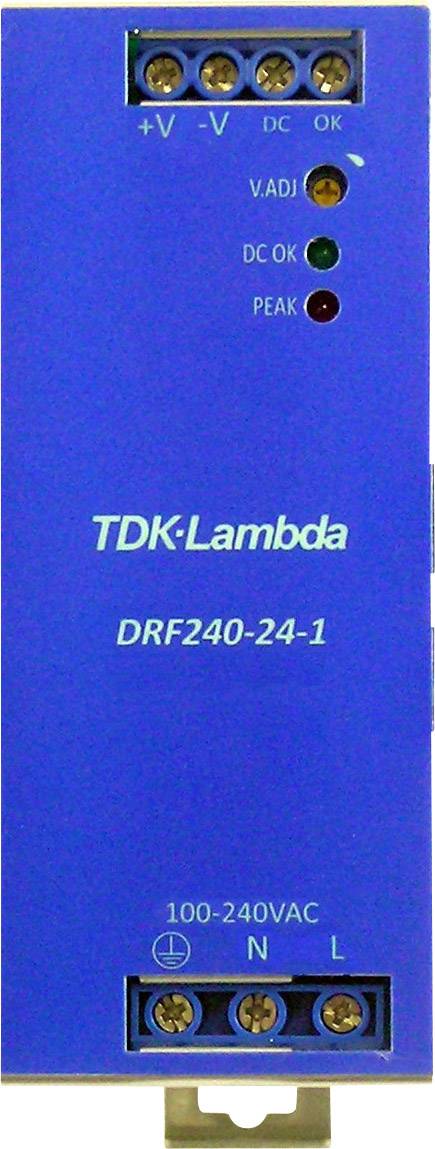

Modrý napájací modul so štítkom 'TDK Lambda DRF240-24-1'. Na hornej strane sa nachádzajú konektory a LED diódy pre stavové indikátory.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

181 Ks

Zobraziť alternatívy

Počet

Celkom (275,00 € / kus)

275,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

ATEX a GL Marine napájací zdroj na DIN-lištu / DIN lištu DRF120-24-1 / HL

24 V
Príkon 120 W.
Rozsah vstupného napätia 85 až 264 V.
Pripojenie (komponenty): skrutková svorka

Technické parametre

Rozsah vstupného napätia 85 až 264 Vac; výstupný výkon 120 wattov; Špičkový výkon až 180 W; rozsah nastavenia výstupného napätia: 24,0 - 28,0 V; Zvyškové zvlnenie:<240 mV; Účinnosť: 89/91% (100/200 VACin); spotreba energie bez zaťaženia<0,5 W; konvekčne chlazené; elektrická bezpečnosť testovaná a certifikovaná podľa EN / UL / CSA 60950-1, UL-508, CE; EMC podle EN 55022-B, CISPR22-B; typ napájacieho zdroja: taktovaný; rozsah teploty okolia od -25 ° C do + 70 ° C; plný výstupný výkon až 60 ° C; zníženie výkonu iba od 60 ° C; zosilnený vstup / výstup izolácie 3000Vac; rozmery (Š x H x V): 36,5 x 115 x 123,4 mm

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 85 V/AC

Výstupné napätie: 24 až 28 V

Vstupné napätie: 85 až 264 V

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 120 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: skrutková svorka

Rozmer.: (š x v) 37 mm x 123 mm

Hmotnosť: 600 g

Výstupné napätie (max.): 28 V

Výstupné napätie (min.): 24 V

Prevádzková teplota (max.): 70 °C

Teplota prevádzky (max.): 60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: DRF120-24-1/HL

Obsah: 1 ks

Vlastnosti napájacích adaptérov: nadprúdová ochrana

Šírka: 37 mm

V: 123 mm

Typ: DRF120-24-1/HL

Spotreba (Stand-By): 0.5 W

Účinnosť: 89 %

UKCA: áno

Dodržiavanie predpisov a certifikácie

Certified by EU Garan

Na stiahnutie

Datasheet

Datasheet 1390702 Sieťový zdroj na DIN lištu TDK-Lambda DRF-120-24 -1 / HL 24 V / DC 120 W 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1390702 Sieťový zdroj na DIN lištu TDK-Lambda DRF-120-24 -1 / HL 24 V / DC 120 W 1 x

Prehlásenie o zhode

Prehlásenie o zhode 1390702 Sieťový zdroj na DIN lištu TDK-Lambda DRF-120-24 -1 / HL 24 V / DC 120 W 1 x

Záručné podmienky

Záručné podmienky 1390702 Sieťový zdroj na DIN lištu TDK-Lambda DRF-120-24 -1 / HL 24 V / DC 120 W 1 x

Popis

Extrémne kompaktný napájací zdroj na DIN lištu pre široké spektrum aplikácií, ktorý sa ľahko pripevní na montážne lišty TS35. Vďaka nízkej spotrebe energie bez zaťaženia a vynikajúcej účinnosti spĺňa zariadenie smernicu ErP. Môže byť použitý po celom svete vďaka širokému rozsahu vstupu 85-264V AC a rozsiahlej certifikácii. Schválenia pre použitie prístroja v nevýbušných alebo námorných aplikáciách.

Tento text bol preložený strojovo.

Prevedenie

Prepäťová ochrana na vstupe a výstupe
Nadprúdová ochrana; odolný proti skratu
Bez zaťaženia
Výstupné napätie nastaviteľné od 24 do 28 V pomocou potenciometra a riadiaceho napätia
LED signalizácia zelená = výstupné napätie v poriadku, červená = zariadenie beží v režime špičkového zaťaženia
Beznapäťový reléový kontakt 30Vdc / 1A, zopnutý, keď je výstupné napätie v poriadku
Pripojenie: skrutkové svorky na vstupe a výstupe napájania, 8-pólový konektor pre funkcie a signály

Rady

Tento výrobok sa má považovať za jednotku napájania / jednotku napájania a do iných zariadení ho môže inštalovať iba kvalifikovaný personál a NESMIE sa prevádzkovať ako nezávislé zariadenie („samostatné“).

Tento produkt bol vyvinutý na predaj obchodným zákazníkom a je možné ho získať prostredníctvom distribučných kanálov.

NIE JE určené a určené na predaj koncovým zákazníkom.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Prevedenie

Prepäťová ochrana na vstupe a výstupe
Nadprúdová ochrana; odolný proti skratu
Bez zaťaženia
Výstupné napätie nastaviteľné od 24 do 28 V pomocou potenciometra a riadiaceho napätia
LED signalizácia zelená = výstupné napätie v poriadku, červená = zariadenie beží v režime špičkového zaťaženia
Beznapäťový reléový kontakt 30Vdc / 1A, zopnutý, keď je výstupné napätie v poriadku
Pripojenie: skrutkové svorky na vstupe a výstupe napájania, 8-pólový konektor pre funkcie a signály

Rady

Tento produkt bol vyvinutý na predaj obchodným zákazníkom a je možné ho získať prostredníctvom distribučných kanálov.

NIE JE určené a určené na predaj koncovým zákazníkom.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
