Name: STMicroelectronics TDA7294V lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-15
Brand: STMicroelectronics
SKU: 177814
Availability: InStock

Čierny integrovaný obvod (IO) s viacerými kovovými kolíkmi určený na inštaláciu do elektronických zariadení.

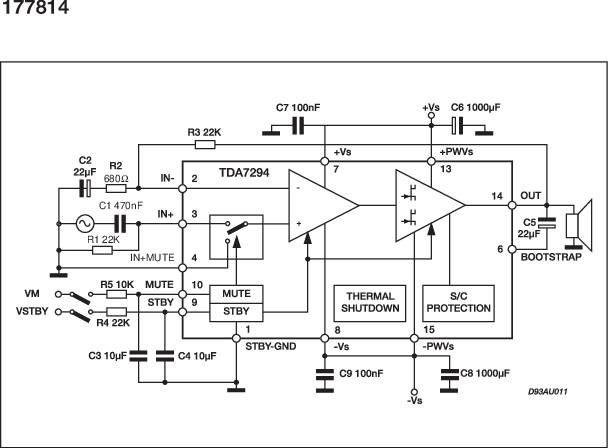

'Elektronická schéma zosilňovača s obvodom TDA7294. Súčiastky a ich prepojenia sú podrobne znázornené vrátane odporov, kondenzátorov a napájacích napätí.'

1/2

Kategória výrobku

lineárny IO - operačný zosilňovač

Typ puzdra

Multiwatt-15

Typ zosilňovača

trieda AB

Spôsob montáže

priechodný otvor

Typ

TDA7294V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 28. 10.

113 Ks

Počet

Celkom (7,99 € / kus)

7,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Typ: TDA7294V

Kategória výrobku: lineárny IO - operačný zosilňovač

Typ puzdra: Multiwatt-15

Výrobca: STMicroelectronics

Výrobca: STM

Typ zosilňovača: trieda AB

Napájacie napätie (min.): -10 V
+10 V

Napájacie napätie (max.): +40 V

Výstupný výkon (max.): 100 W

Výstupný výkon (max.) - referenčné: 8 Ω

Typ výstupu: 1-kanálový (mono)

Kanály: 1

Funkcia: Depop
vypnutie zvuku
Skrat a tepelná ochrana
pohotovosť

Prevádzková teplota (min.): 0 °C

Prevádzková teplota (max.): +70 °C

Spôsob montáže: priechodný otvor

Prevedenie: NF zosilňovač 100 W

Výstupný výkon: (±38 V odpor na 8 Ω) 100 W

Typ: TDA 7294 V

Puzdro: Multiwatt^® 15

Prevádzkové napätie: 50 V/DC

Varianty(Všetky ceny sú s DPH)

Spôsob montáže

Typ puzdra

Typ zosilňovača

STMicroelectronics TDA7294V lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-15

Objednávacie číslo:177814

Doručenie: St 28. 10.

113 KsConrad Electronic

Tento produkt

priechodný otvor

Multiwatt-15

trieda AB

Min.: 1

Násobky: 1

7,99 €^*

STMicroelectronics STA540 lineárny IO - operačný zosilňovač 2-kanálový (stereo) alebo 4-kanálový (quad) trieda AB Multiwatt-15

Objednávacie číslo:1186072

Doručenie: St 28. 10.

78 KsConrad Electronic

priechodný otvor

Multiwatt-15

trieda AB

Min.: 1

Násobky: 1

7,99 €^*

STMicroelectronics TDA2822D lineárny IO - operačný zosilňovač 1-kanálový (mono) alebo 2-kanálový (stereo) trieda AB SO-8

Objednávacie číslo:1185052

Doručenie: St 28. 10.

45 KsConrad Electronic

povrchová montáž

SO-8

trieda AB

Min.: 1

Násobky: 1

1,49 €^*

STMicroelectronics TDA7266 lineárny IO - operačný zosilňovač 2-kanálový (stereo) trieda AB Multiwatt-15

Objednávacie číslo:1185204

Doručenie: St 28. 10.

395 KsConrad Electronic

priechodný otvor

Multiwatt-15

trieda AB

Min.: 1

Násobky: 1

4,99 €^*

STMicroelectronics TDA7293V lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-15

Objednávacie číslo:1185053

Doručenie: St 28. 10.

71 KsConrad Electronic

priechodný otvor

Multiwatt-15

trieda AB

Min.: 1

Násobky: 1

17,99 €^*

STMicroelectronics TDA7297 lineárny IO - operačný zosilňovač 2-kanálový (stereo) trieda AB Multiwatt-15

Objednávacie číslo:1185249

Doručenie: St 28. 10.

6 KsConrad Electronic

priechodný otvor

Multiwatt-15

trieda AB

Min.: 1

Násobky: 1

6,49 €^*

STMicroelectronics TDA7391 lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-11

Objednávacie číslo:1185054

Doručenie: St 28. 10.

5 KsConrad Electronic

priechodný otvor

Multiwatt-11

trieda AB

Min.: 1

Násobky: 1

7,49 €^*

STMicroelectronics TDA7491LP13TR lineárny IO - operačný zosilňovač 2-kanálový (stereo) trieda D PowerSSO-36

Objednávacie číslo:1184443

Doručenie: Pi 20. 11.

Conrad Electronic

povrchová montáž

PowerSSO-36

trieda D

Min.: 5

Násobky: 1

6,49 €^*

Na stiahnutie

Datasheet

Datasheet 177814 STMicroelectronics TDA7294V lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-15

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 177814 STMicroelectronics TDA7294V lineárny IO - operačný zosilňovač 1-kanálový (mono) trieda AB Multiwatt-15

Popis

TDA 7294 produkuje výstupný výkon 100 W resp. 70 W (RMS) pomocou veľmi málo externých kompnentov. Kompaktný, cenovo výhodný, spoľahlivý a napriek tomu vysokokvalitný koncový stupeň umožňuje použitie v systémoch aktívnych reproduktorov alebo v audioaplikáciách. 15-pólové puzdro s integrovaným DMOS čipom sa vyznačuje predovšetkým veľmi nízkym šumom, nízkym skreslením a účinnou poistkou proti skratu a prehriatiu. Funkcia Mute znemožňuje nepríjemné a pre reproduktory škodlivé cvaknutie pri vypínaní alebo zapínaní.
