Striebel & John 2CPX052613R9999 CU24V rozvodná skriňa pod omietku Počet modulov (šírka) = 24 Počet riadkov = 4

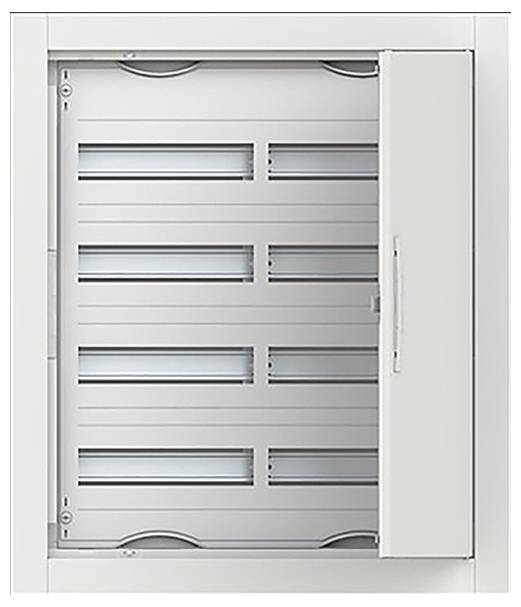

Striebel & John 2CPX052613R9999 CU24V rozvodná skriňa pod omietku Počet modulov (šírka) = 24 Počet riadkov = 4-0

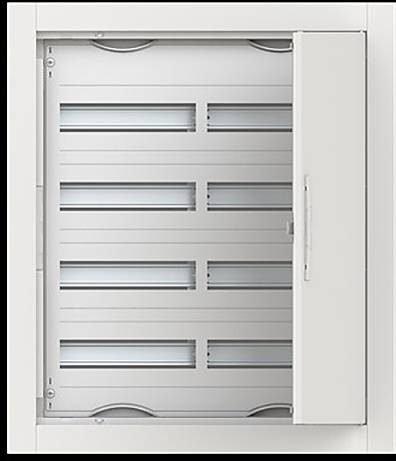

Striebel & John 2CPX052613R9999 CU24V rozvodná skriňa pod omietku Počet modulov (šírka) = 24 Počet riadkov = 4-1
1/2
Ilustračný obrázok
Kategória výrobku
rozvodná skriňa
Počet modulov (šírka)
24
Počet riadkov
4
Spôsob montáže
pod omietku
Šírka
735 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Nie je k dispozícii
Nahlásiť právny incident

Technické parametre

  • výška 714 mm
  • Šírka: 615 mm
  • Hĺbka: 125 mm
  • Montážna doska je súčasťou balenia: nie
  • Hĺbka vstavania: 110 mm
  • Pestovanie možné: nie
  • Typ inštalácie: Zapustená montáž
  • Farba: biela
  • Číslo RAL: 9016
  • Stupeň krytia (IP): IP30
  • Šírka inštalácie: 557 mm
  • Montážna výška: 692 mm
  • Typ krytu: Dvere
  • Dizajn veka: zatvorené
  • Typ dverí: jednoduché
  • Priehľadné veko/dvierka: nie
  • So zámkom: áno
  • Vnútorná hĺbka: 76 mm
  • Počet riadkov: 4
  • Šírka v jednotkách delenia: 24
  • Materiál puzdra: oceľ
  • Verzia EMC: nie
  • Dvere s prechodom signálu: nie
  • Typ uzáveru: iný
  • Uzemňovacia svorkovnica: áno
  • Svorkovnica nulového vodiča: áno
  • DIN lišta: áno
Kategória výrobku

rozvodná skriňa

Počet modulov (šírka)

24

S PE a N svorkami

áno

Počet riadkov

4

Spôsob montáže

pod omietku

Šírka

735 mm

V

625 mm

Rozmer.

(š x v x h) 735 x 625 x 175 mm

Hĺbka

175 mm

Obsah

1 ks

UKCA

áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3548040 Striebel & John 2CPX052613R9999 CU24V rozvodná skriňa pod omietku Počet modulov (šírka) = 24 Počet riadkov = 4

Popis

Séria malých rozvádzačov ComfortLine Compact je určená na zapustenú/dutú montáž na stenu. Zaujímajú ich mnohé nové a jedinečné technické vlastnosti.
Rozstup riadkov 125 mm umožňuje jednoduchú a efektívnu inštaláciu zariadení na DIN lištu. Vďaka mriežkovému systému QMS je možné rozšírenie o rozvodné panely a kombinované zostavy individuálne realizovať podľa požiadaviek zákazníka. Kryty sa dodávajú s rámom a dvierkami. Diskrétny dizajn rámu umožňuje presah steny iba 15 mm a integrovaná kompenzácia omietky prispôsobí malý rozvádzač akémukoľvek prostrediu. Vďaka malej montážnej hĺbke 110 mm je možné malé rozvodné krabice ľahko namontovať do dutých stien s jednoduchým obložením. Špeciálna sada do dutých stien výrazne zjednodušuje a zrýchľuje inštaláciu do dutých stien, čím sa akákoľvek malá rozvádzacia skrinka premení na rozvádzaciu skrinku do dutých stien. Kryty majú vylamovacie otvory na hornej, spodnej, bočných a zadnej strane pre vstup káblov. Štandardný odnímateľný posuvný vstup káblov výrazne zjednodušuje a zrýchľuje zapojenie.

Tento text bol preložený strojovo.
