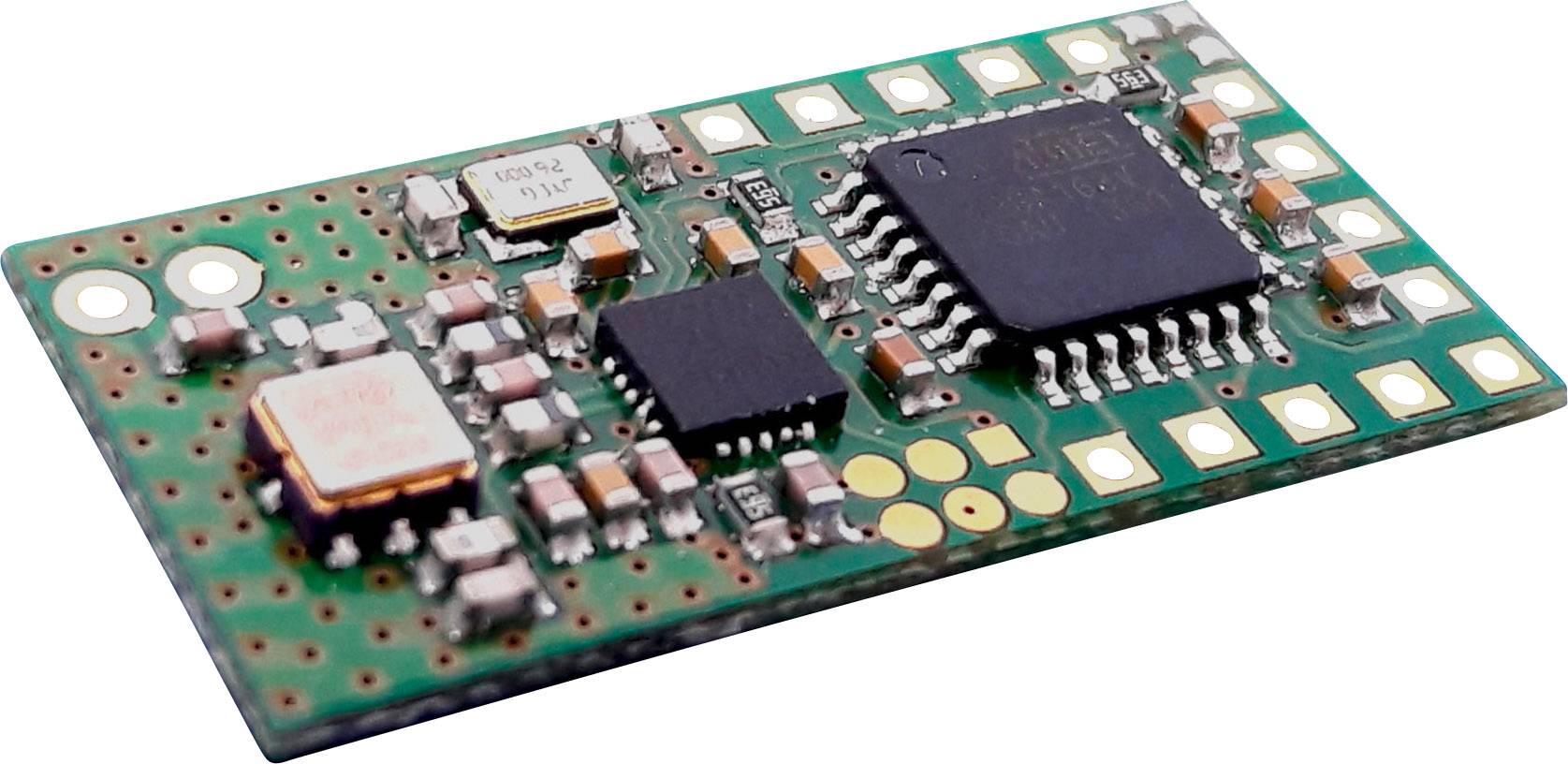

SVS Nachrichtentechnik CX-12 R modul prijímača Max. dosah: 1000 m 2 V/DC, 3.6 V/DC

Prijímací modul CX-12 R prijíma a vyhodnocuje dáta prijaté z vysielača série SH-12. Informácie sú na výstupe ako 4-bitové slovo cez výstupy CMOS pre ďalšie použitie. Pokiaľ sú prijímané platné dáta, zodpovedajúce výstupy prijímacieho modulu zostávajú aktívne a sú okamžite vypnuté, keď je prijatý signál vypnutia. Pokiaľ nie je signál vypnutý z dôvodu rádiového prerušenia, zostanú výstupy prijímacieho modulu aktívne po dobu 1,5 s po ukončení príjmu dát. Okrem digitálnych výstupov je k dispozícii analógový výstup na výstup odosielanej analógovej hodnoty. Modulárny a kompaktný dizajn s kolíkmi v rastri 2,54 mm umožňuje flexibilné použitie v najrôznejších aplikáciách.

Aby bolo možné implementovať príkaz z vysielača, je potrebné ho najskôr zaučiť na prijímacom module. Podľa vašich požiadaviek je možné učiť až 60 vysielačov pomocou všetkých tlačidiel alebo jednotlivých tlačidiel vysielača v prijímacom module.

Výstupy, napríklad na riadenie LED a piezo disku, poskytujú informácie o funkcii a správaní sa prenosu a indikujú stav napájania vysielača a modulu prijímača. Režim šetrenia energie je k dispozícii pre aplikácie s obmedzeným napájaním. Tu je prijímací modul prevádzkovaný taktovaným spôsobom, čo výrazne znižuje spotrebu energie. Napríklad pomocou analógového vstupu je možné na vysielač prenášať napájacie napätie na prijímacom module. Úroveň tejto analógovej hodnoty sa na vysielači zobrazuje v 3 stupňoch.

Rádiové moduly rádiovej série SH-12 pracujú vďaka svojim špeciálnym prenosovým vlastnostiam s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m.

Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám. Rádiový rad SH-12 je možné prevádzkovať jednosmerne aj obojsmerne. Pri obojsmernej komunikácii vysielač automaticky prispôsobuje svoje správanie pri prenose kvalite rádiového spojenia.
