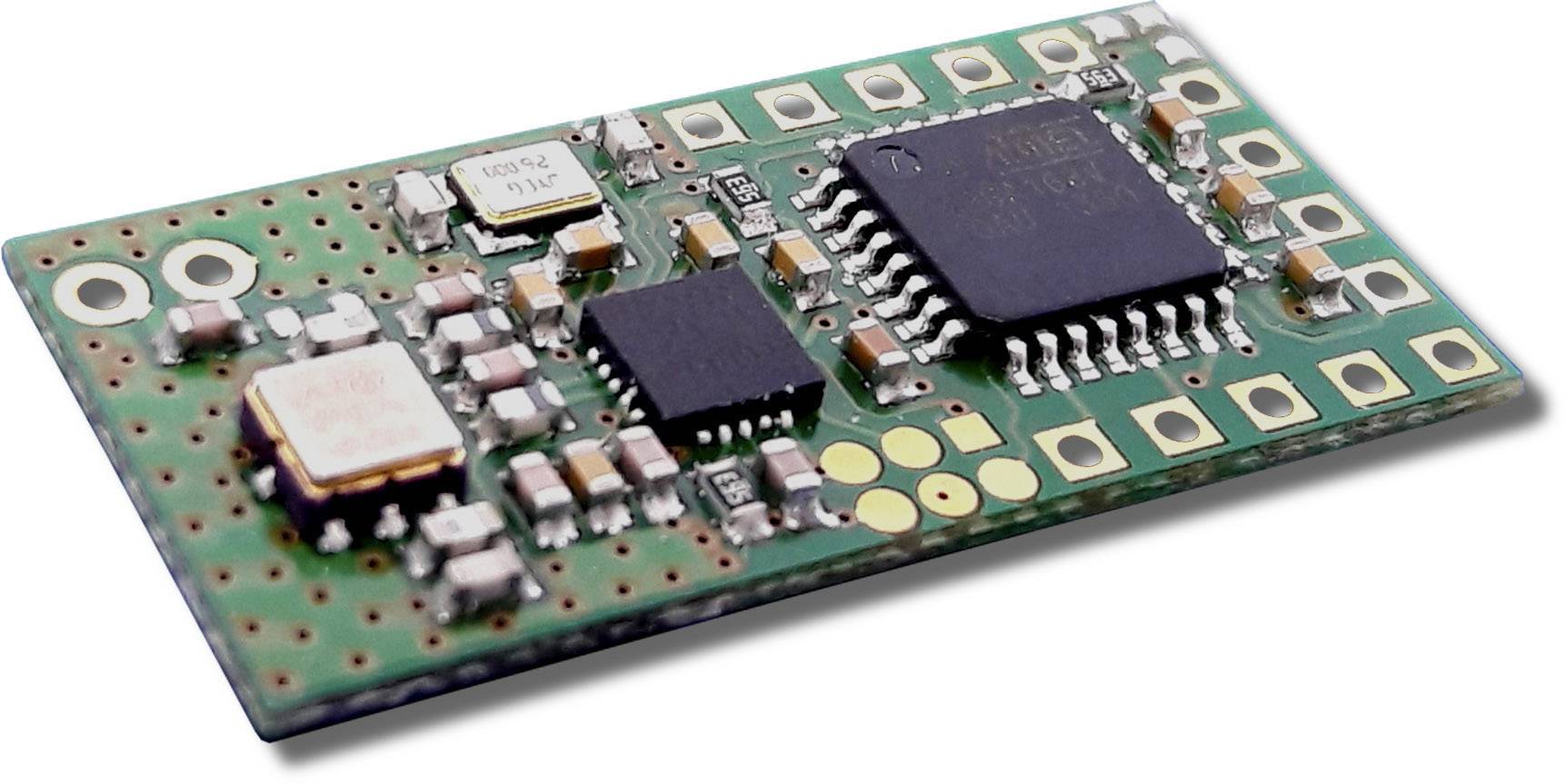

SVS Nachrichtentechnik CX-12 T vysielací modul Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
101 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
28,45 €
3
4% = 1,24 €
27,21 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (28,45 € / kus)
28,45 €
bez DPH.
Hlavné benefity
Vysielací modul CX-12 T s optickou spätnou väzbou
- Vyrobené v Nemecku
- Dosah na otvorenom poli do 1 000 m
- Nízka spotreba prúdu
Technické parametre
- Kategória výrobku
vysielací modul
- Typ
CX-12 T
- Prevádzkové napätie
2 V/DC
3.6 V/DC
- Rozmer.
(d x š x v) 31.4 x 15.2 x 3 mm
- V
3 mm
- Dĺžka
31.4 mm
- Šírka
15.2 mm
- Prevedenie
hotový modul
1000 m
- Vysielacia frekvencia
433,62 und 434,22 MHz
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 192431 SVS Nachrichtentechnik CX-12 T vysielací modul Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
Popis
Vysielací modul CX-12 T umožňuje prenos 4 digitálnych stavov a jednej analógovej hodnoty do rádiového modulu alebo prijímača rádiovej série SH-12.
Pokiaľ je aktívny aspoň jeden digitálny vstup, vysielací modul vysiela dátové pakety do rádiového prijímača. Štyri stavy digitálneho vstupu a analógová hodnota sa prenášajú medzi GND a VCC s každým dátovým paketom. Deaktivácia digitálneho vstupu spôsobí odoslanie signálu OFF do prijímača, ktorý potom vypne príslušný výstup. Modulárny a kompaktný dizajn s kolíkmi v rastri 2,54 mm umožňuje flexibilné použitie v najrôznejších aplikáciách.
Výstupy, napríklad na riadenie LED a piezo disku, poskytujú informácie o funkcii a správaní sa prenosu a indikujú stav napájacieho zdroja na vysielacom module a prijímači. Ďalší výstup poskytuje informácie o kvalite rádiového spojenia. Hodnota RSSI posledného vysielania je tu vysielaná v analógovej podobe na vysielací modul.
Pre aplikácie, ktoré vyžadujú obzvlášť nízku spotrebu energie, sa môže pomocou zadržovacieho výstupu VCC prerušiť napájacie napätie príslušným zapojením.
Rádiové vysielače rádiovej série SH-12 pracujú vďaka svojim špeciálnym vlastnostiam prenosu s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m.
Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám. Rádiový rad SH-12 je možné prevádzkovať jednosmerne aj obojsmerne. Pri obojsmernej komunikácii vysielač automaticky prispôsobuje svoje správanie pri prenose kvalite rádiového spojenia. Vysielače sú vo výrobe naprogramované s postupným sériovým číslom. To zaisťuje väčšiu bezpečnosť a robí každý vysielač jedinečným.
Tento text bol preložený strojovo.
Pokiaľ je aktívny aspoň jeden digitálny vstup, vysielací modul vysiela dátové pakety do rádiového prijímača. Štyri stavy digitálneho vstupu a analógová hodnota sa prenášajú medzi GND a VCC s každým dátovým paketom. Deaktivácia digitálneho vstupu spôsobí odoslanie signálu OFF do prijímača, ktorý potom vypne príslušný výstup. Modulárny a kompaktný dizajn s kolíkmi v rastri 2,54 mm umožňuje flexibilné použitie v najrôznejších aplikáciách.
Výstupy, napríklad na riadenie LED a piezo disku, poskytujú informácie o funkcii a správaní sa prenosu a indikujú stav napájacieho zdroja na vysielacom module a prijímači. Ďalší výstup poskytuje informácie o kvalite rádiového spojenia. Hodnota RSSI posledného vysielania je tu vysielaná v analógovej podobe na vysielací modul.
Pre aplikácie, ktoré vyžadujú obzvlášť nízku spotrebu energie, sa môže pomocou zadržovacieho výstupu VCC prerušiť napájacie napätie príslušným zapojením.
Rádiové vysielače rádiovej série SH-12 pracujú vďaka svojim špeciálnym vlastnostiam prenosu s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m.
Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám. Rádiový rad SH-12 je možné prevádzkovať jednosmerne aj obojsmerne. Pri obojsmernej komunikácii vysielač automaticky prispôsobuje svoje správanie pri prenose kvalite rádiového spojenia. Vysielače sú vo výrobe naprogramované s postupným sériovým číslom. To zaisťuje väčšiu bezpečnosť a robí každý vysielač jedinečným.
Tento text bol preložený strojovo.
Prevedenie
- Prenos 4 digitálnych stavov a 1 analógovej hodnoty 2-, 4-, 5- a 5-pólové rady pinov, mriežka 2,54 mm Vstupy: 1x digitálne: nastavenie frekvencie 4x digitálne: D1 až D4 (napr. Tlačidlové vstupy) 1x analógové: výstupy napäťovej hodnoty: 2x digitálne: napr. pre riadenie LED diód 1x digitálne: riadenie piezo disku 1x digitálne: riadenie napájacieho zdroja 1x analógové: filtrovaný PWM signál prijímača RSSI 2 nastaviteľné frekvencie bezpečný a nízkofrekvenčný prenos signálu rádiový systém so spätnou väzbou Riadiace funkcie: 4 digitálne vstupy + 1 analógový vstup Spotreba prúdu: Vysielanie: 6,5 mA / pohotovostný režim: 0,1 uA Teplotný rozsah: -20 ° C až + 65 ° C
Rozsah dodávky
- Prenosový modul
- Návod
Rady
Nie je súčasťou balenia anténa
Vhodné prijímače a moduly - pozri voliteľné príslušenstvo.
Dosah voľného poľa sa dosahuje iba za optimálnych podmienok.
Achtung: Výrobky z rádiovej série SH-7 nie sú kompatibilné s výrobkami z rádiovej série SH-12.
