SVS Nachrichtentechnik SHR-12 L4 4-kanálový bezdrôtový prijímač Max. dosah: 1000 m 12 V/DC, 30 V/DC

Rádiový prijímač SHR-12 L4 vyhodnocuje každý rádiový signál príslušného vysielača rádiovej série SH-12 a môže zapnúť alebo vypnúť jeden alebo viac zo 4 bezpotenciálových prepínacích kontaktov.

Aby bolo možné implementovať príkaz vysielača, musí sa najskôr naučiť jedenkrát. Programovanie vysielača je veľmi jednoduché pomocou tlačidla. Podľa vašich požiadaviek je možné pomocou všetkých tlačidiel alebo jednotlivých tlačidiel vysielača naučiť až 60 vysielačov. Špeciálnym vrcholom rádiovej série SH-12 je spätná väzba z prijímača. Týmto spôsobom môžete na vysielači vidieť, či bola rádiová komunikácia úspešná, a tiež získate informácie o kvalite rádiového spojenia. Túto spätnú väzbu je možné vypnúť aj pri špeciálnych aplikáciách.

U SHR-12 L4 sú tlačidlá vysielača alebo vysielacie povely trvale priradené výstupnému alebo reléovému kontaktu. Na pripojenie sú k dispozícii normálne otvorené aj normálne zatvorené kontakty. LED diódy poskytujú informácie o funkcii a správaní sa prenosu a indikujú stav napájacieho zdroja.

Funkciu relé je možné pomocou prepojok nastaviť individuálne pre každý výstup.

Ovládanie tlačidlom: vstup a výstup sa správajú identicky. Výstup je aktívny, iba pokiaľ je odoslaný signál ON.

Prepínacia operácia: Príkaz prepne výstup na trvalo aktívny. Rovnaký príkaz prepne výstup natrvalo na neaktívny atď.

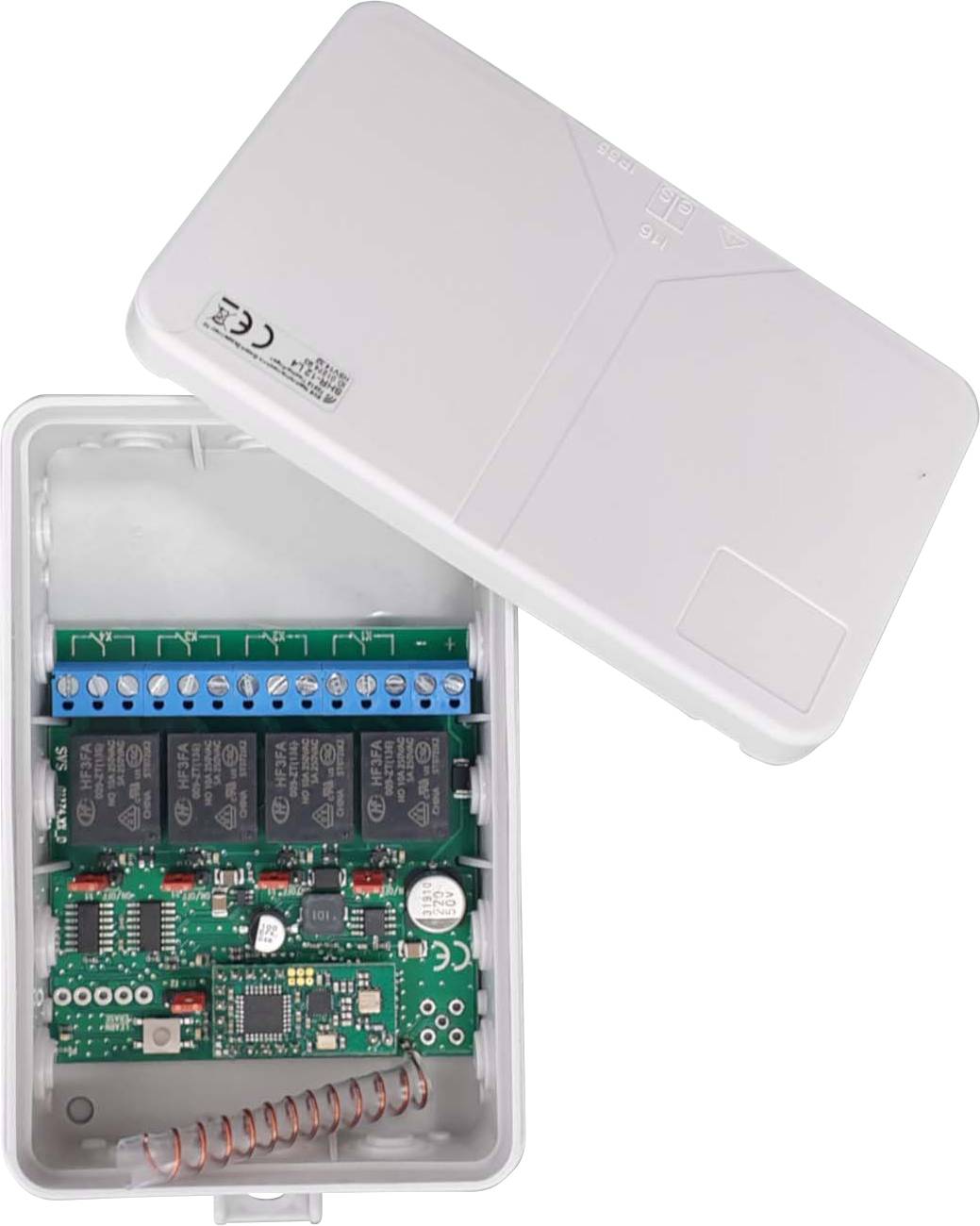

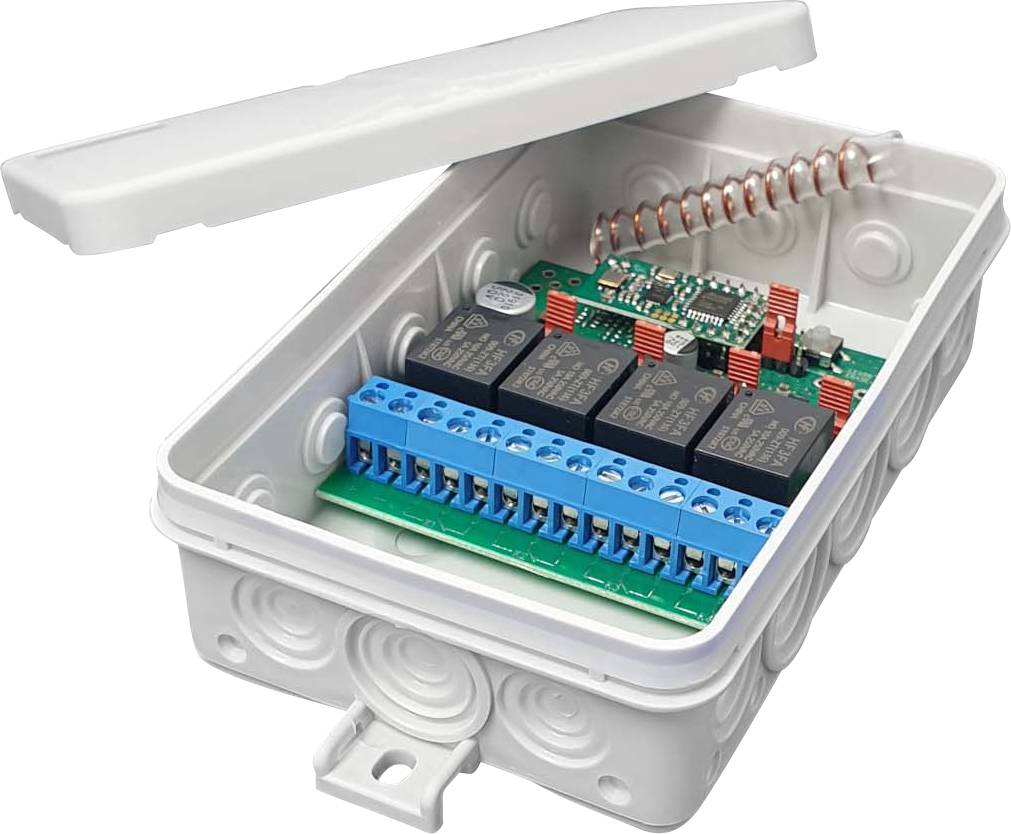

SHR-12 L4 sa dodáva úplne pripravený na pripojenie s krytom IP54 a zabudovanou drôtenou anténou. Dlhý dosah prijímača je možné ešte zväčšiť pripojením externej alebo vzdialenej antény. S našou servisnou voľbou BNC pripojenie (číslo produktu: 00069.05) zostavíme BNC pripojenie zo závodu a v súlade s triedou ochrany krytu. Ak sa má inštalácia vykonať po dodaní, je možné na vlastnú montáž použiť aj pripojovaciu súpravu BNC (číslo položky: 00069.02). Teraz je možné jednoducho pripojiť externé antény z nášho príslušenstva. Pripojovacia sada BNC (položka č .: 00069.01) umožňuje tiež v prípade potreby demontáž a optimálne umiestnenie antény.

Rádiové prijímače rádiového radu SH-12 pracujú vďaka svojim špeciálnym vlastnostiam prenosu s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m. Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám.
