SVS Nachrichtentechnik SHT-12 FS 4-kanálový modul vysielača Max. dosah: 1000 m
EAN:
Označenie výrobcu:
Objednávacie číslo:
15 Ks
Počet
Celkom (101,62 € / kus)
101,62 €
bez DPH.
Doprava zadarmo
Hlavné benefity

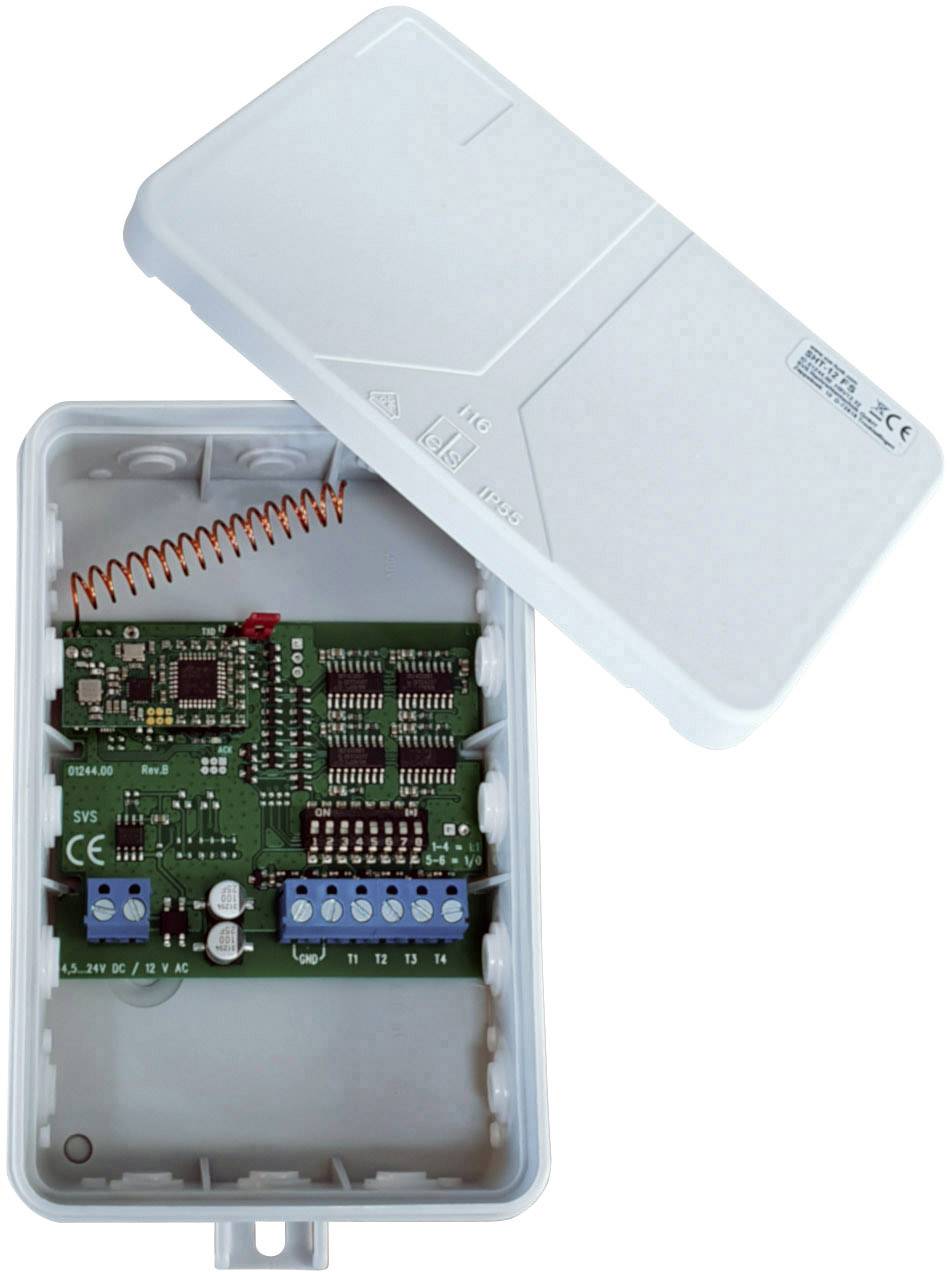

4-kanálový rádiový vysielač SHT-12 FS
- Vyrobené v Nemecku
- Dosah na otvorenom poli do 1 000 m
- Extrémne nízka spotreba energie v pohotovostnom režime
Technické parametre
- Kategória výrobku
modul vysielača
- Typ
SHT-12 FS
- Kanály
4
- Rozmer.
(d x š x v) 130 x 85 x 37 mm
- V
37 mm
- Dĺžka
130 mm
- Šírka
85 mm
- Prevedenie
hotové zariadenie
1000 m
- Vysielacia frekvencia
433 MHz
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1550004 SVS Nachrichtentechnik SHT-12 FS 4-kanálový modul vysielača Max. dosah: 1000 m
Popis
Rádiový vysielač SHT-12 FS umožňuje diaľkové ovládanie až 4 funkcií rádiového modulu alebo prijímača rádiového radu SH-12.
S novým pevným vysielačom SHT-12 FS je možné prenášať spínacie signály z kontaktov relé, tlačidiel alebo spínačov bez nutnosti inštalácie ovládacích vedení. Má 4 vstupy pre bezpotenciálové kontakty. Tlačidlo prevádzkového režimu alebo prenos spínacieho signálu je možné nastaviť zvlášť pre každý zo 4 vstupov.
Pri prenose signálu tlačidlom zodpovedá doba prenosu dobe kontaktu, rádiové spojenie zostáva obsadené, kým je signál k dispozícii. Pri prenose spínacieho signálu sa rádiový signál prenáša iba pri zmene stavu na vstupe, a preto nie je rádiová cesta trvalo blokovaná.
Modrá dióda LED označuje režim prenosu. Zobrazuje nielen vysielané rádiové signály, ale poskytuje aj informácie o kvalite rádiovej komunikácie a napájacom napätí vysielača. Červená LED dióda zobrazuje v závislosti od zapojenia rádiového prijímača buď stav napájacieho napätia prijímača, alebo prijatie potvrdenia prijímača. Potvrdenie od príjemcu je tiež akusticky signalizované prostredníctvom integrovaného zvukového signálu. Ak je potvrdenie deaktivované, nahlási sa namiesto toho každá zmena stavu vstupu.
Rádiové vysielače rádiovej série SH-12 pracujú vďaka svojim špeciálnym vlastnostiam prenosu s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m.
Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám. Rádiový rad SH-12 je možné prevádzkovať jednosmerne aj obojsmerne. Pri obojsmernej komunikácii vysielač automaticky prispôsobuje svoje správanie pri prenose kvalite rádiového spojenia. Vysielače sú vo výrobe naprogramované s postupným sériovým číslom. To zaisťuje väčšiu bezpečnosť a robí každý vysielač jedinečným.
Tento text bol preložený strojovo.
S novým pevným vysielačom SHT-12 FS je možné prenášať spínacie signály z kontaktov relé, tlačidiel alebo spínačov bez nutnosti inštalácie ovládacích vedení. Má 4 vstupy pre bezpotenciálové kontakty. Tlačidlo prevádzkového režimu alebo prenos spínacieho signálu je možné nastaviť zvlášť pre každý zo 4 vstupov.
Pri prenose signálu tlačidlom zodpovedá doba prenosu dobe kontaktu, rádiové spojenie zostáva obsadené, kým je signál k dispozícii. Pri prenose spínacieho signálu sa rádiový signál prenáša iba pri zmene stavu na vstupe, a preto nie je rádiová cesta trvalo blokovaná.
Modrá dióda LED označuje režim prenosu. Zobrazuje nielen vysielané rádiové signály, ale poskytuje aj informácie o kvalite rádiovej komunikácie a napájacom napätí vysielača. Červená LED dióda zobrazuje v závislosti od zapojenia rádiového prijímača buď stav napájacieho napätia prijímača, alebo prijatie potvrdenia prijímača. Potvrdenie od príjemcu je tiež akusticky signalizované prostredníctvom integrovaného zvukového signálu. Ak je potvrdenie deaktivované, nahlási sa namiesto toho každá zmena stavu vstupu.
Rádiové vysielače rádiovej série SH-12 pracujú vďaka svojim špeciálnym vlastnostiam prenosu s extrémne nízkym rušením. S rádiom necitlivým rádiovým prenosom s extrémne krátkymi reakčnými časmi je možné dosiahnuť dosah viac ako 1 000 m.
Pre silné úzkopásmové rušenie alebo použitie niekoľkých paralelných rádiových systémov možno pracovnú frekvenciu nastaviť tak, aby vyhovovala individuálnym potrebám. Rádiový rad SH-12 je možné prevádzkovať jednosmerne aj obojsmerne. Pri obojsmernej komunikácii vysielač automaticky prispôsobuje svoje správanie pri prenose kvalite rádiového spojenia. Vysielače sú vo výrobe naprogramované s postupným sériovým číslom. To zaisťuje väčšiu bezpečnosť a robí každý vysielač jedinečným.
Tento text bol preložený strojovo.
Prevedenie
- Ovládacie funkcie: 4 vstupy LED na zobrazovanie prenášaných rádiových paketov a napájacie napätie LED na zobrazovanie hlásených údajov prijímača 2 nastaviteľné frekvencie Bezpečný a nízkofrekvenčný prenos signálu Rádiový systém so spätnou väzbou Prevádzkové napätie: 4,5 V - 24 V DC / 12 V AC Vysielací prúd: 8,5 mA / Pohotovostný režim: 0,1 mA Vysielacia frekvencia: 433,62 a 434,22 MHz Teplotný rozsah: -20 ° C až + 65 ° C Trieda ochrany: IP54
Rozsah dodávky
- Prednastavené stanice
- batéria
- Návod
Rady
Prepínanie je plne kompatibilné iba s modelom SHR-12 K4. Na ďalšie prijímače rádiovej série SH-12 sa vzťahujú obmedzenia.
Vhodné prijímače a moduly - pozri voliteľné príslušenstvo.
Dosah voľného poľa sa dosahuje iba za optimálnych podmienok.
Achtung:Výrobky z rádiovej série SH-7 nie sú kompatibilné s výrobkami z rádiovej série SH-12.
