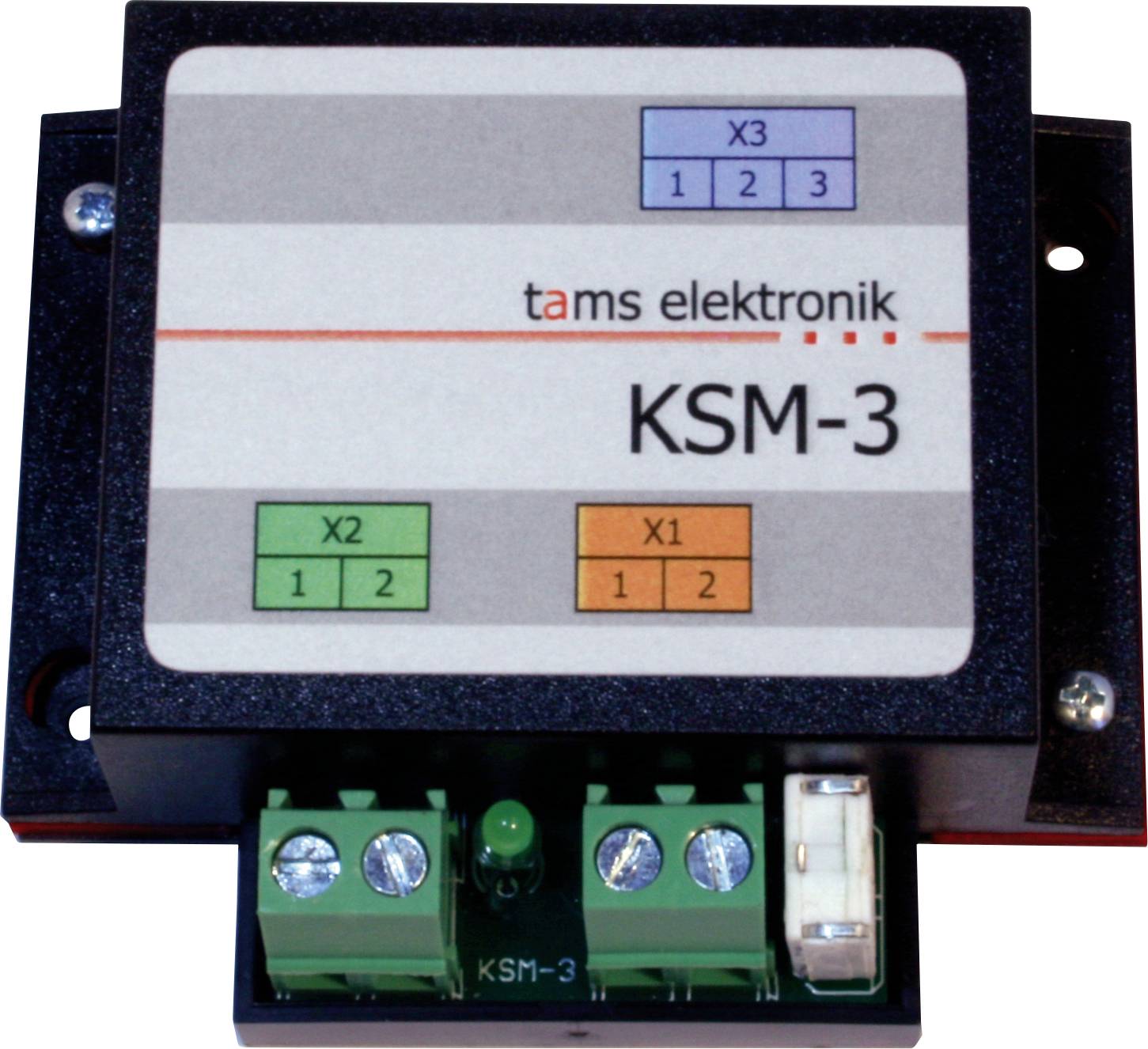

TAMS Elektronik 49-01137-01 KSM-3 modul vratnej slučky Príslušenstvo
EAN:
Označenie výrobcu:
Objednávacie číslo:
8 Ks
Počet
Celkom (57,99 € / kus)
57,99 €
s DPH
Už len 8 Ks skladom!
Hlavné benefity
TAMS Elektronik KSM-3 | Modul reverznej slučky pre digitálne systémy
- S integrovaným ovládaním spínačom.
- Skratované rameno.
- Pre vozidlá do 8 A.
Technické parametre
- Digitálne formáty: všetky
- Východy z trate:
- - 2 na prepojenie koľají vo vnútri reverznej slučky
- - 2 na pripojenie koľají mimo reverznej slučky
- Výstup prepínača:
- - Pripojenie prepínača je voliteľné
- - Množstvo: 1
- - Pre priame pripojenie výhybky s dvojitým cievkovým pohonom
- - Maximálny prúd: 1 A
- Napájanie: cez koľajnice
- Maximálny prúd všetkých vozidiel v reverznej slučke: 8 A
- Rozmery dosky plošných spojov: 48 x 52 mm
- Rozmery vrátane krytu: 70 x 60 x 25 mm
- Kategória výrobku
modul vratnej slučky
- Digitálny formát
univerzálne
- Prevedenie modelu
Príslušenstvo
- Dĺžka
70 mm
- Šírka
60 mm
- V
25 mm
- Rozmer.
(d x š x v) 70 x 60 x 25 mm
- Vekové kategórie
od 15 rokov
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775671 TAMS Elektronik 49-01137-01 KSM-3 modul vratnej slučky Príslušenstvo
Popis
Princíp fungovania:
Modul reverznej slučky KSM-3 zmení polaritu v priebehu niekoľkých milisekúnd hneď, ako zistí pokles napätia pri prechode do skratu pri vjazde alebo výjazde vlaku. KSM-3 preto reaguje ešte predtým, ako napätie v dôsledku skratu skutočne klesne. Pre presné nastavenie citlivosti na skrat signalizuje optimálne nastavenie LED dióda na doske plošných spojov.
Pripojenie spínača (voliteľné):
Výhybku je možné pripojiť ku KSM-3 a následne sa automaticky prepne pri výjazde vlaku z reverznej slučky. Spínač je možné nastaviť aj manuálne alebo pomocou externých obvodov. To umožňuje určiť smer jazdy v rámci odbočovacej slučky pred vjazdom.
Vhodné typy spínačov: Spínače s dvojitým cievkovým pohonom alebo motorizované spínače. Na pripojenie motorizovaných výhybiek je potrebný dodatočný adaptér AMW plus.
Ďalšie vlastnosti:
- Vhodné pre gramofóny.
- Maximálny počet lokomotív v reverznej slučke: žiadny limit
- Minimálna dĺžka reverznej slučky: 1-násobok dĺžky vlaku
- Maximálny prúd všetkých vozidiel v rámci reverznej slučky: 8 A
- Integrácia do riadenia systému: Je možné pripojenie externých detektorov obsadenosti koľají alebo detektorov RailCom k vnútornej strane reverznej slučky.
Tento text bol preložený strojovo.
Modul reverznej slučky KSM-3 zmení polaritu v priebehu niekoľkých milisekúnd hneď, ako zistí pokles napätia pri prechode do skratu pri vjazde alebo výjazde vlaku. KSM-3 preto reaguje ešte predtým, ako napätie v dôsledku skratu skutočne klesne. Pre presné nastavenie citlivosti na skrat signalizuje optimálne nastavenie LED dióda na doske plošných spojov.
Pripojenie spínača (voliteľné):
Výhybku je možné pripojiť ku KSM-3 a následne sa automaticky prepne pri výjazde vlaku z reverznej slučky. Spínač je možné nastaviť aj manuálne alebo pomocou externých obvodov. To umožňuje určiť smer jazdy v rámci odbočovacej slučky pred vjazdom.
Vhodné typy spínačov: Spínače s dvojitým cievkovým pohonom alebo motorizované spínače. Na pripojenie motorizovaných výhybiek je potrebný dodatočný adaptér AMW plus.
Ďalšie vlastnosti:
- Vhodné pre gramofóny.
- Maximálny počet lokomotív v reverznej slučke: žiadny limit
- Minimálna dĺžka reverznej slučky: 1-násobok dĺžky vlaku
- Maximálny prúd všetkých vozidiel v rámci reverznej slučky: 8 A
- Integrácia do riadenia systému: Je možné pripojenie externých detektorov obsadenosti koľají alebo detektorov RailCom k vnútornej strane reverznej slučky.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 modul zametacej slučky KSM-3, verzia: kompletná jednotka v kryte
