TAMS Elektronik 49-01146-01-C KSM-4 modul vratnej slučky hotový modul

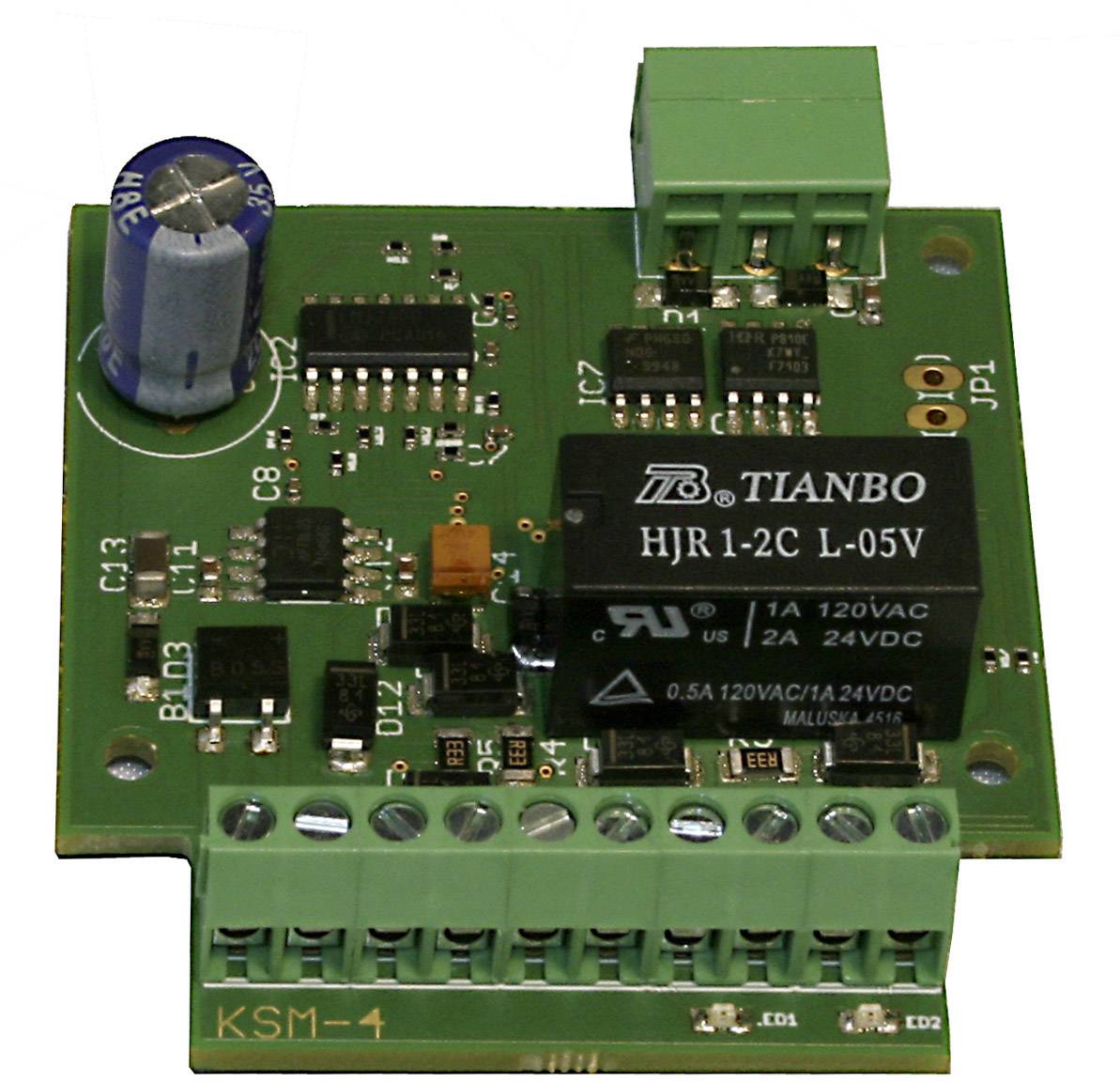

Elektronická doska plošných spojov s rôznymi komponentmi vrátane relé, kondenzátora a viacerých vývodov, typicky používaná v kontrolných systémoch.

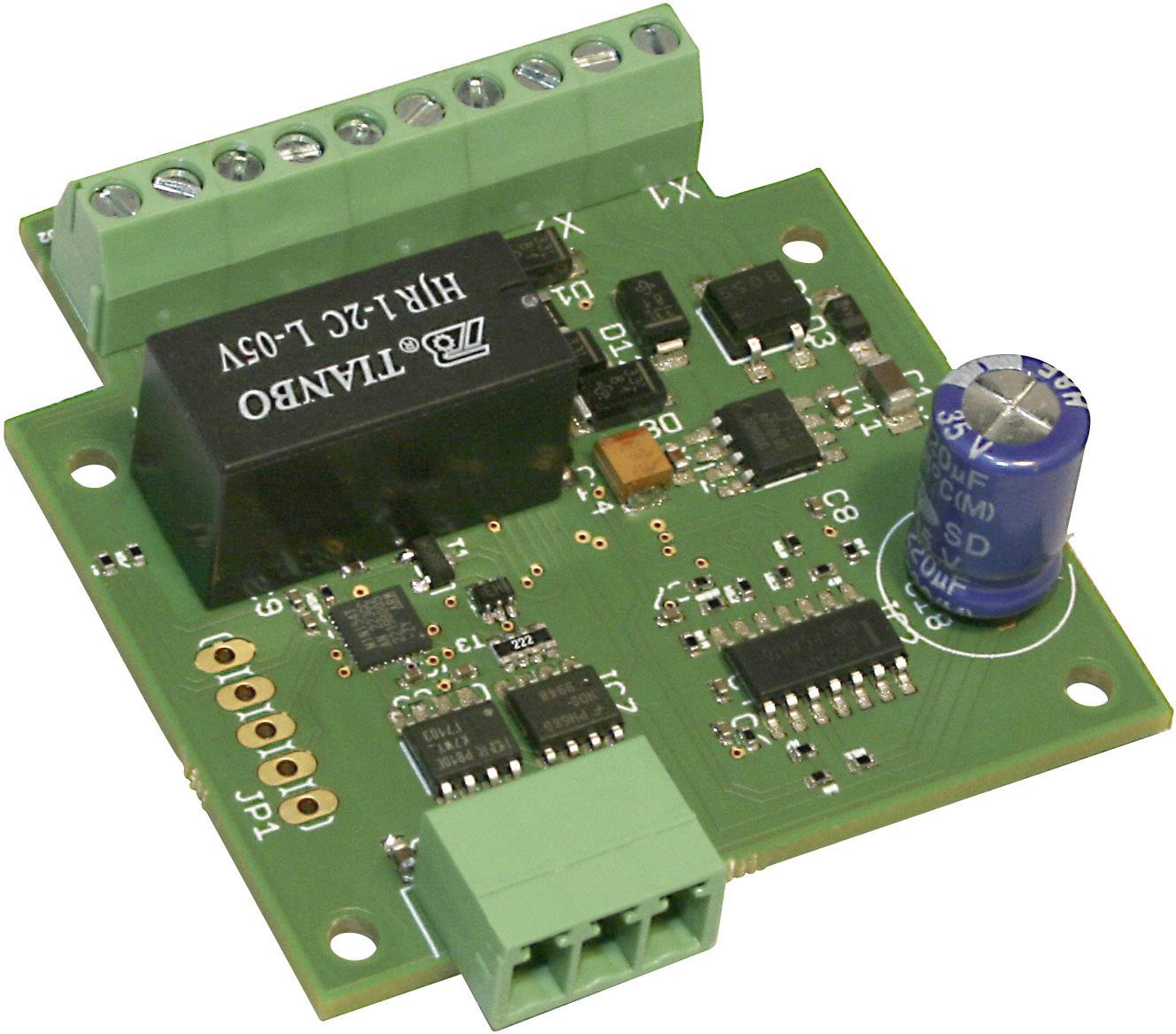

Zelená elektronická doska plošných spojov s elektronickými komponentmi, ako sú kondenzátory, odpory a konektory.

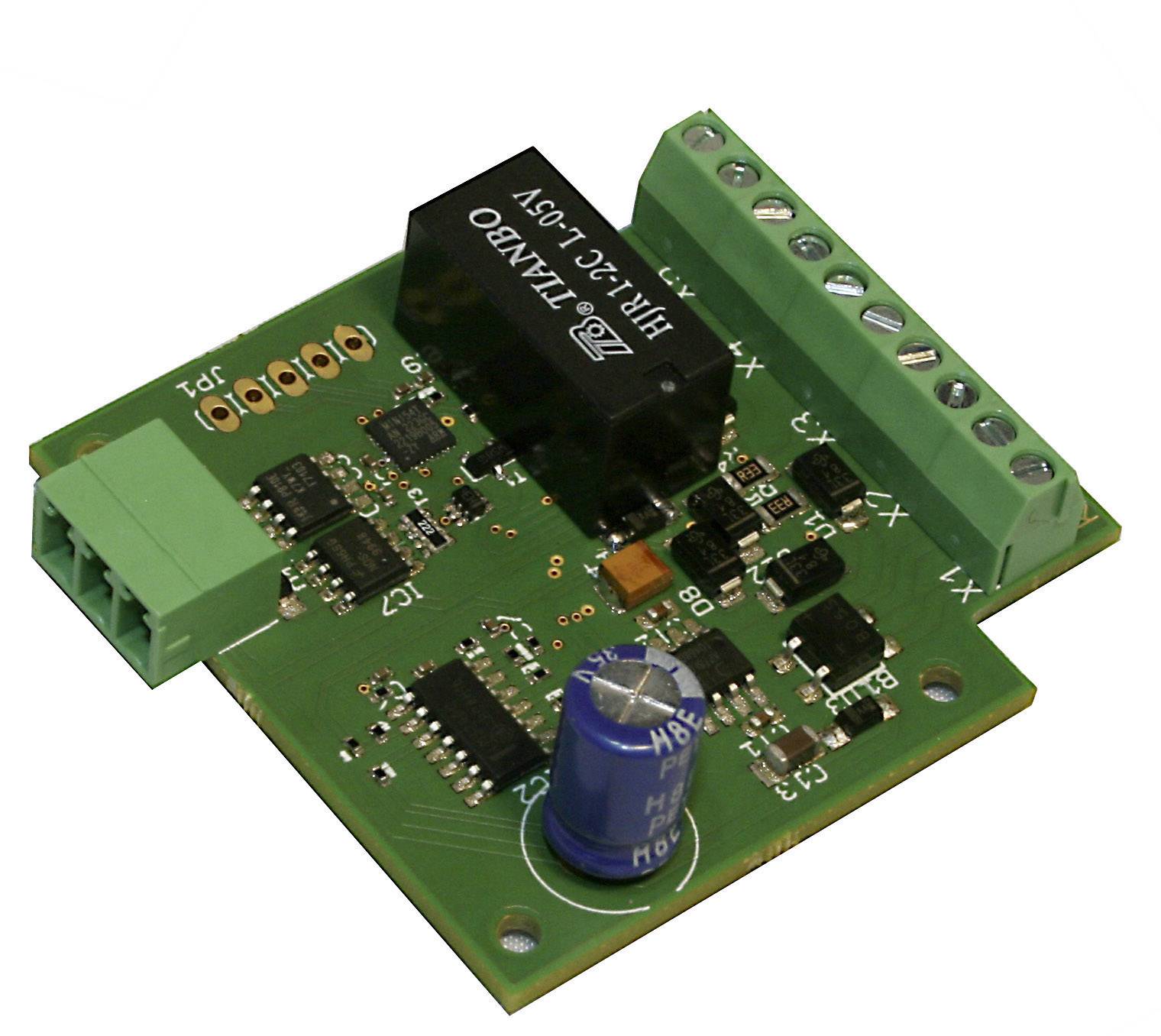

'Fotografia zelenej dosky plošných spojov s niekoľkými čiernymi a striebornými komponentmi a modrým kondenzátorom.'

1/3

Okamžité doručenie: St 9. 9.

4 Ks

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Modul reverznej slučky KSM-4

Integrované ovládanie spínača

Technické parametre

Kategória výrobku: modul vratnej slučky

Digitálny formát: univerzálne

Prevedenie modelu: hotový modul

Dĺžka: 48 mm

Šírka: 52 mm

Rozmer.: (d x š) 48 mm x 52 mm

Vekové kategórie: od 15 rokov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1711508 TAMS Elektronik 49-01146-01-C KSM-4 modul vratnej slučky hotový modul

Popis

Modul reverznej slučky KSM-4 nastavuje polaritu v reverznej slučke v závislosti od polohy spínača tak, aby pri jazde cez bod oddelenia nedochádzalo ku skratu. Medzi výhybkou a vnútornou časťou slučky sú prechodové oblasti s integrovanými detektormi obsadenia koľaje („stopy koľajníc“). Akonáhle vlak z reverznej slučky vstúpi do jednej z dvoch prechodových oblastí, výhybka pre výstup sa prepne a nastaví sa polarita v reverznej slučke.

Výhybka musí byť pripojená k KSM-4 a automaticky sa prepína na výstup z vlaku zo slučky. KSM-4 má dva spínacie vstupy pre pripojenie tlačidla (alebo porovnateľného obvodu), aby bolo možné spínač prepnúť zvonku. Týmto spôsobom možno pred vstupom určiť smer jazdy v rámci slučky.

Tento text bol preložený strojovo.

Prevedenie

Maximálny prúd všetkých vozidiel v okruhu: 3 A
Výhybky s pohonom dvoch cievok alebo motorizovanými výhybkami. Oba typy výhybiek je možné pripojiť priamo.
Max. Spínací prúd výhybky: 1 A.
