TAMS Elektronik 49-01135-01 KSM-3 modul vratnej slučky stavebnica

Doska plošných spojov s elektronickými súčiastkami ako sú rezistory, kondenzátory a červené relé na zelenej podložke.

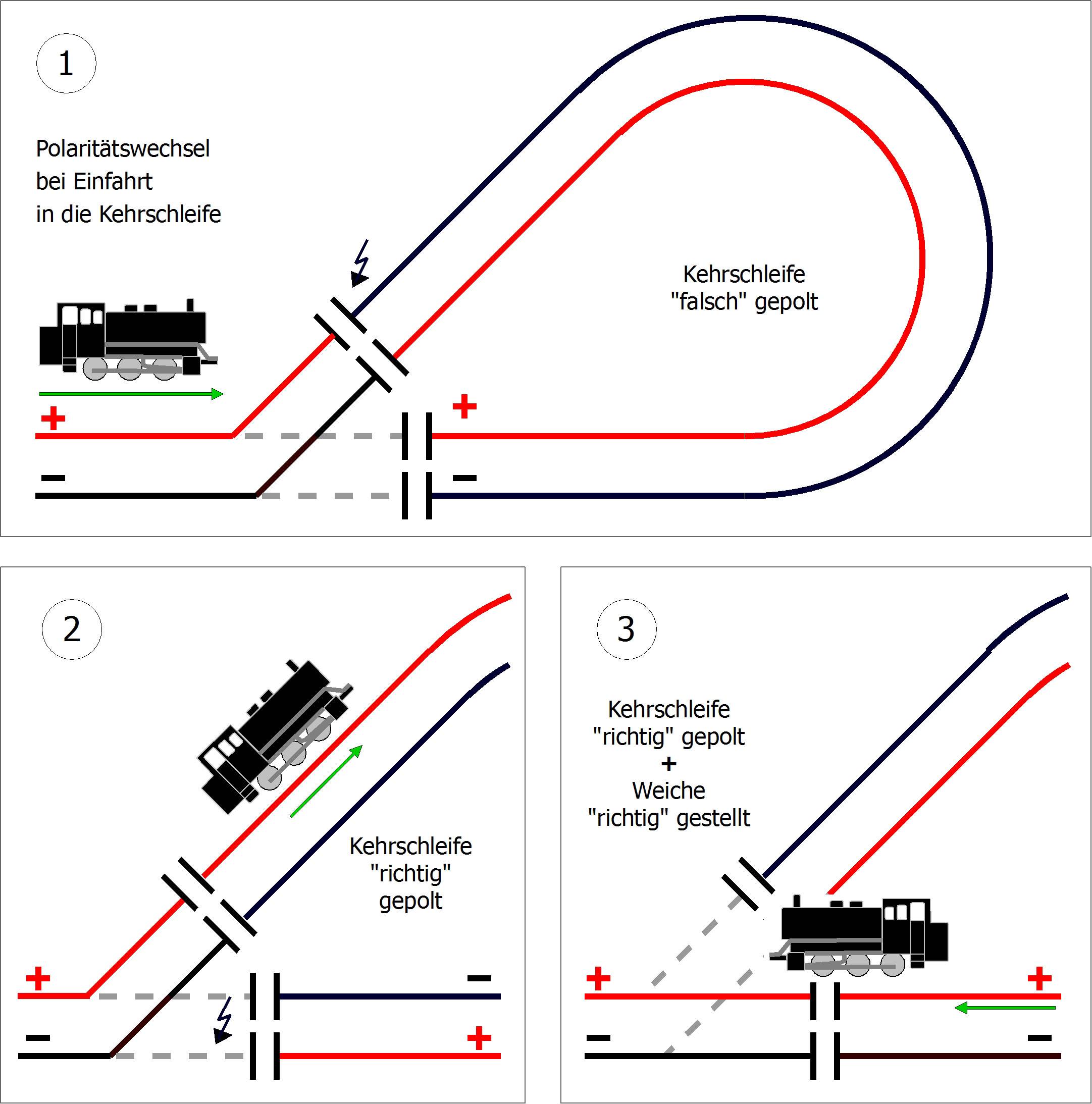

'Diagram slučky pre otočenie: 1) Vlak pri vstupe so zmenou polarity; 2) Vlak správne spolarizovaný; 3) Slučka a výhybka správne nastavené.'

1/3

Okamžité doručenie: St 9. 9.

28 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (28,45 € / kus)

28,45 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Kategória výrobku: modul vratnej slučky

Digitálny formát: DCC

Prevedenie modelu: stavebnica

Dĺžka: 52 mm

Šírka: 48 mm

Rozmer.: (d x š) 52 mm x 48 mm

Vekové kategórie: od 15 rokov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1407488 TAMS Elektronik 49-01135-01 KSM-3 modul vratnej slučky stavebnica

Popis

Modul reverznej slučky KSM-3 zmení polaritu v priebehu niekoľkých milisekúnd, akonáhle zistí pokles napätia v križovatke, keď vlak vchádza alebo odchádza. KSM-3 reaguje skôr, ako sa napätie skutočne rozpadne v dôsledku skratu. Na zaistenie presného nastavenia skratovej citlivosti signalizuje LED na doske s plošnými spojmi dosiahnutie optima.
Dodatočný výstup výhybky: Skôr ako vlak opustí reverznú slučku, je súčasne správne nastavená polarita reverznej slučky a výhybka. Vhodné na pripojenie výhybiek s pohonmi s dvoma cievkami.
