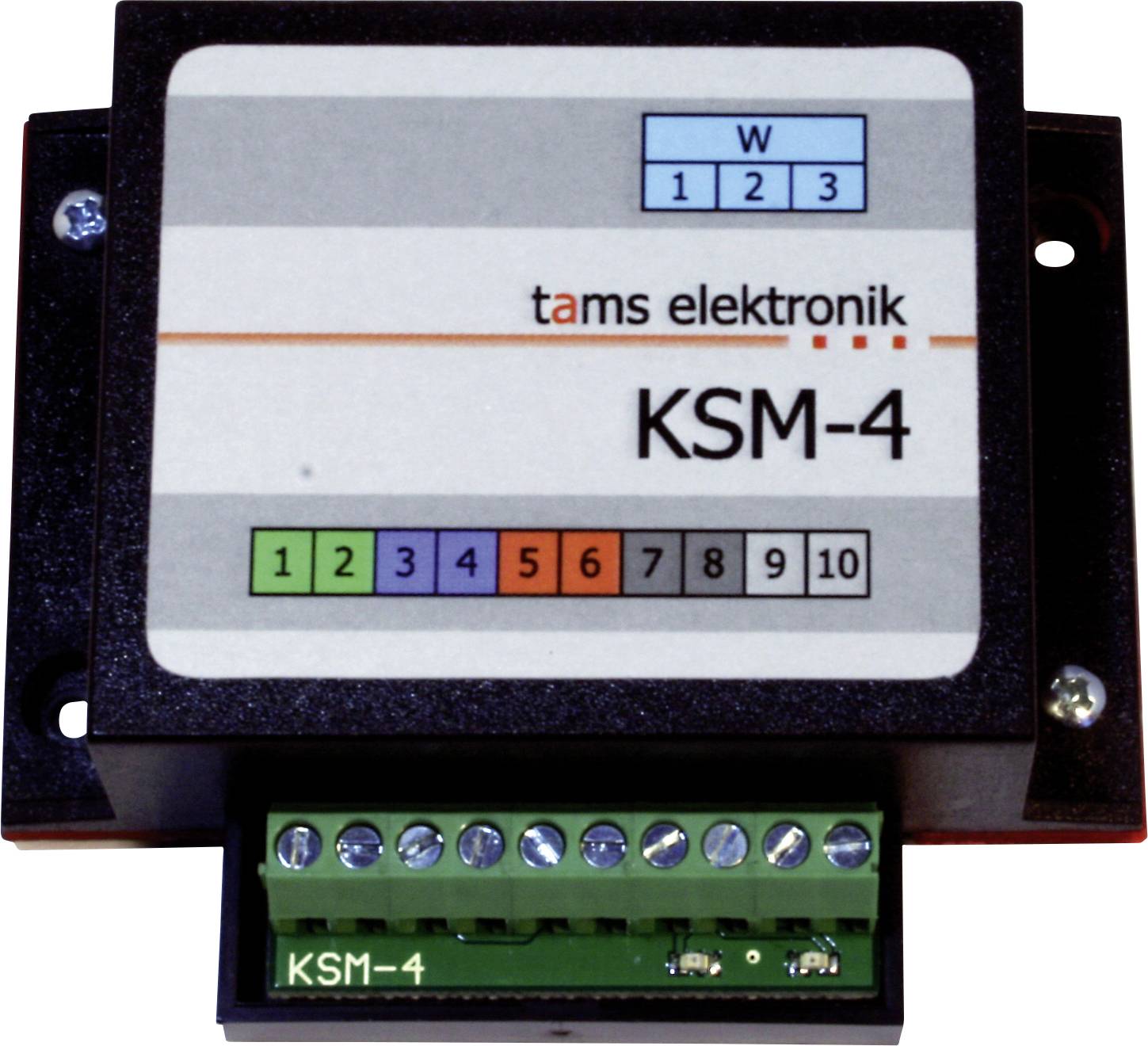

TAMS Elektronik 49-01147-01 KSM-4 modul vratnej slučky Príslušenstvo
EAN:
Označenie výrobcu:
Objednávacie číslo:
14 Ks
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Hlavné benefity
TAMS Elektronik KSM-4 | Modul reverznej slučky pre digitálne systémy
- Žiadny skrat cez reverznú slučku. S dekodérom výhybiek a integrovaným riadením výhybiek.
Technické parametre
- Digitálne formáty: všetky
- Integrovaný dekodér výhybiek: DCC
- Východy z trate:
- - 2 na prepojenie koľají vo vnútri reverznej slučky
- - 2 na prepojenie koľají v prechodových oblastiach
- - 2 na pripojenie koľají mimo reverznej slučky
- Výstup prepínača:
- - Pripojenie prepínača je povinné
- - Množstvo: 1
- - Pre priame pripojenie výhybky s dvojitým cievkovým pohonom alebo motorovým pohonom
- - Maximálny prúd: 1 A
- - Čas prepínania: 100 ms až 5 s (nastaviteľný)
- Napájanie: cez koľajnice
- Maximálny prúd všetkých vozidiel v reverznej slučke: 3 A
- Rozmery dosky plošných spojov: 48 x 52 mm
- Rozmery vrátane krytu: 70 x 60 x 25 mm
- Kategória výrobku
modul vratnej slučky
- Digitálny formát
univerzálne
- Prevedenie modelu
Príslušenstvo
- Dĺžka
70 mm
- Šírka
60 mm
- V
25 mm
- Rozmer.
(d x š x v) 70 x 60 x 25 mm
- Vekové kategórie
od 15 rokov
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3775672 TAMS Elektronik 49-01147-01 KSM-4 modul vratnej slučky Príslušenstvo
Popis
Princíp fungovania:
Modul reverznej slučky KSM-4 upravuje polaritu v rámci reverznej slučky v závislosti od polohy prepínača tak, aby pri prechode cez izolovanú časť nemohol dôjsť ku skratu. Medzi výhybkou a vnútrom reverznej slučky sú usporiadané prechodové oblasti s integrovanými detektormi obsadenosti koľají („senzorové koľaje“). Hneď ako vlak z reverznej slučky vstúpi do jednej z dvoch prechodových oblastí, otočí sa spínač pre výstup a upraví sa polarita v rámci reverznej slučky.
Pripojenie a ovládanie spínača:
Výhybka musí byť pripojená ku KSM-4 a automaticky sa prepne pri výjazde vlaku z reverznej slučky.
Pre vstup je možné spínač ovládať zvonku, čím sa určí smer jazdy v rámci reverzačnej slučky:
- manuálne pomocou tlačidiel alebo podobného obvodu pripojeného k dvom spínacím vstupom alebo
- s príkazmi DCC pre výhybky na adresu integrovaného dekodéra výhybiek
Vhodné typy spínačov: Spínače s dvojitým cievkovým pohonom alebo motorizované spínače. Oba typy prepínačov je možné pripojiť priamo.
Ďalšie vlastnosti:
- Nie je vhodné pre gramofóny.
- Maximálny počet lokomotív v reverznej slučke: žiadny limit
- Minimálna dĺžka reverznej slučky: 1 dĺžka vlaku + 1 dĺžka lokomotívy
- Maximálny prúd všetkých vozidiel v rámci reverznej slučky: 3 A
- Integrácia do riadenia systému: Je možné pripojenie externých detektorov obsadenosti koľají alebo detektorov RailCom k vnútornej strane reverznej slučky.
Tento text bol preložený strojovo.
Modul reverznej slučky KSM-4 upravuje polaritu v rámci reverznej slučky v závislosti od polohy prepínača tak, aby pri prechode cez izolovanú časť nemohol dôjsť ku skratu. Medzi výhybkou a vnútrom reverznej slučky sú usporiadané prechodové oblasti s integrovanými detektormi obsadenosti koľají („senzorové koľaje“). Hneď ako vlak z reverznej slučky vstúpi do jednej z dvoch prechodových oblastí, otočí sa spínač pre výstup a upraví sa polarita v rámci reverznej slučky.
Pripojenie a ovládanie spínača:
Výhybka musí byť pripojená ku KSM-4 a automaticky sa prepne pri výjazde vlaku z reverznej slučky.
Pre vstup je možné spínač ovládať zvonku, čím sa určí smer jazdy v rámci reverzačnej slučky:
- manuálne pomocou tlačidiel alebo podobného obvodu pripojeného k dvom spínacím vstupom alebo
- s príkazmi DCC pre výhybky na adresu integrovaného dekodéra výhybiek
Vhodné typy spínačov: Spínače s dvojitým cievkovým pohonom alebo motorizované spínače. Oba typy prepínačov je možné pripojiť priamo.
Ďalšie vlastnosti:
- Nie je vhodné pre gramofóny.
- Maximálny počet lokomotív v reverznej slučke: žiadny limit
- Minimálna dĺžka reverznej slučky: 1 dĺžka vlaku + 1 dĺžka lokomotívy
- Maximálny prúd všetkých vozidiel v rámci reverznej slučky: 3 A
- Integrácia do riadenia systému: Je možné pripojenie externých detektorov obsadenosti koľají alebo detektorov RailCom k vnútornej strane reverznej slučky.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 modul zametacej slučky KSM-4, verzia: kompletná jednotka v kryte
