Name: Teledyne LeCroy 400 MHz vysokonapäťová diferenčná sonda (2 kV), HVD3220, N/A, 1 ks
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

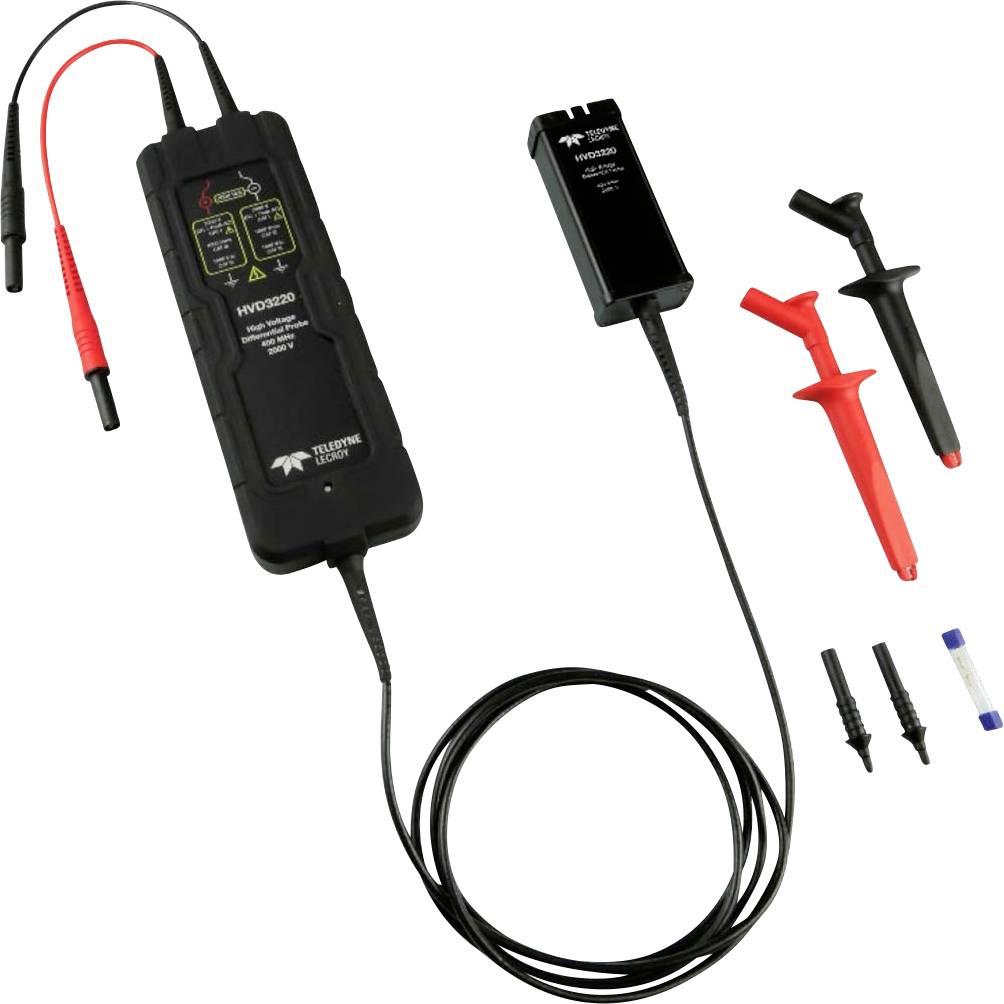

Prístroj na meranie napätia so sondami a káblami. Príslušenstvo je červené a čierne, vhodné pre elektrické skúšky a analýzy.

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (9 505,00 € / kus)

9 505,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

400 MHz vysokonapäťová diferenčná sonda (2 kV)

Presnosť zisku až 0,35%
Modely s bezpečnostným stupňom CAT 2 kV
Najširšie dostupné rozsahy diferenčného napätia
Výnimočný pomer odmietnutia spoločného režimu (CMRR) v širokom frekvenčnom rozsahu

Technické parametre

Šírka pásma (iba sonda)
400 MHz
Čas nábehu 10-90%
875 ps
Testovacie limity CMRR, 23 C.80 dB @ DC 60 dB @ 1 MHz
Rozsah diferenčného napätia (500-násobný útlm): 2000 V (DC + Peak AC) od 35 V / div do 500 V / div, až do 1500 V offset
Rozsah diferenčného napätia (250-násobné tlmenie): 1000 V (DC + Peak AC) od 14 V / div do 34,5 V / div, až do 750 V offset
Rozsah diferenčného napätia (100-násobný útlm): 400 V (DC + Peak AC) od 7 V / div do 13,8 V / div, až do 300 V offset
Rozsah diferenčného napätia (50-násobný útlm): 200 V (DC + Peak AC) od 500 mV / div do 6,9 V / div, offset až 150 V
Napätie v spoločnom režime (buď vstup na zem): ± 2000 V (DC + špičkový AC)
Max. Vstupné napätie na zemi (buď vstup na zem): ± 2000 Vpk (nominálne, buď vstup na zem)

Vhodné pre značku: Teledyne LeCroy

Kategória merania: CAT III 1000 V
CAT III 1500 V

Vhodné pre: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Typ: HVD3220

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2361661 Teledyne LeCroy 400 MHz vysokonapäťová diferenčná sonda (2 kV), HVD3220, N/A, 1 ks

Popis

Výnimočný pomer odmietnutia v bežnom režime
CMRR pre sondy je výnimočný pre veľmi vysoké frekvencie a výrazne zlepšuje schopnosť merania v hlučnom prostredí s vysokým spoločným režimom vo výkonovej elektronike. Vysoká CMRR v kombinácii s nízkym šumom sondy a vysokou možnosťou ofsetu ponúka vynikajúce možnosti merania v porovnaní s inými diferenciálnymi sondami VN.

Vysoko presné merania
Sondy radu HVD3220 poskytujú presnosť zisku 1% a umožňujú presné meranie napätia. Funkcia AutoZero zaisťuje ďalšiu presnosť merania tým, že umožňuje kalibráciu malých odchýlok od merania.

Najväčšie pokrytie aplikácie
Séria HVD3000A pokrýva celý rozsah aplikácií, od spínaných napájacích zdrojov 120/240 V až po elektrické zariadenia v triede 600 V a 5 kV. Každý model má najlepšiu dostupnú presnosť zisku, najširší rozsah rozdielov rozdielov a ofsetového napätia a vynikajúcu CMRR.

Hodnotenie 1500 VDC CAT III
HVD3220 podporuje merania slnečnej fotovoltaiky (PV) s 1 500 V jednosmerným prúdom podľa normy IEC / EN 61010-031: 2015. Má CAT III 1 500 V DC a CAT I 2 000 V (DC + PeakAC).

Kompletná integrácia sondy
Rozhranie ProBus napája sondu energiou a komunikáciou, takže nie je potrebný žiadny samostatný napájací zdroj ani batérie. Útlm sa automaticky zvolí na základe nastavenia rozsahu zosilnenia osciloskopu (V / Div).

Tento text bol preložený strojovo.
