Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

BNC konektor a zásuvka, s kovovým plášťom a vrúbkovanou skrutkovacou maticou, pre koaxiálny kábel, sa často používa v audio/video pripojeniach.

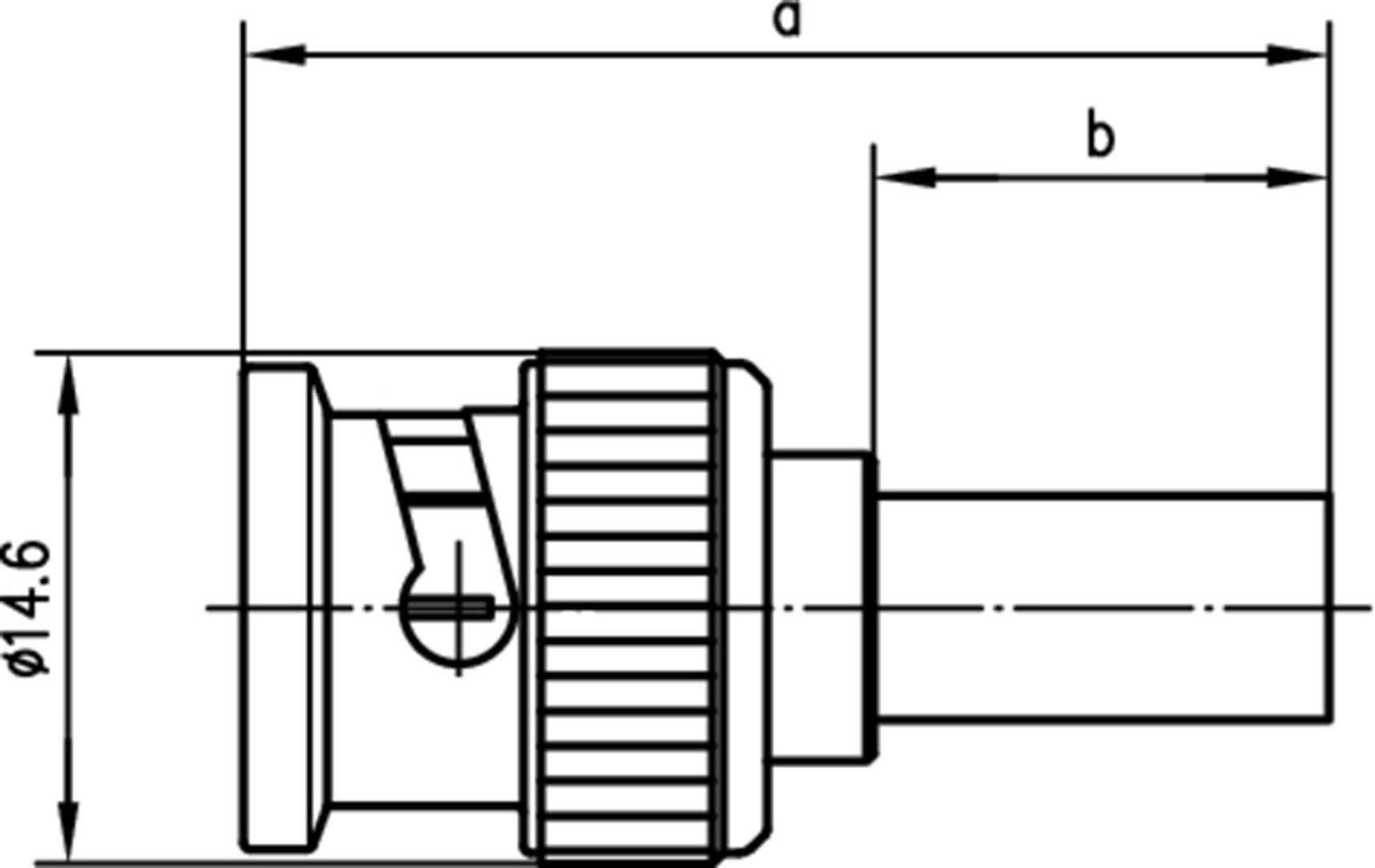

Technický výkres konektora s rozmermi: priemer ø14,6, dĺžka 'a' a 'b' vyznačená. Zobrazený pohľad a rez.
1/2
Ilustračný obrázok
Skupina káblov
Draka 0.8/3.7 AF
Kategória výrobku
BNC konektor
Prevedenie
zástrčka, rovná
Impedancia
75 Ω
Pripojenie
krimpované
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Okamžité doručenie: St 4. 11.
61 Ks
Počet
Celkom (8,49 € / kus)
8,49 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

BNC konektor

  • Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
  • Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov

Draka 0.8/3.7 AF

Kategória výrobku

BNC konektor

Prevedenie

zástrčka, rovná

Impedancia

75 Ω

Pripojenie

krimpované

Obsah

1 ks

Priemer

5.90 mm

Frekvencia (max.)

4 GHz

Materiál puzdra

mosadz poniklovaná

Číslo výrobcu

100023474

Izolačný materiál

PE

Materiál kontaktu

mosadz pozlátená

Spĺňa RoHS

áno

Prevádzková teplota

-40 - +155 °C

Typ

100023474

Typ upevnenia

bajonetové

Na stiahnutie

Datasheet

Datasheet 1366545 Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366545 Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
