Trend Networks FiberMASTER Quad-OTDR Inspektionspaket 1Y, FMQ-OTDR-KIT tester optických vlákien, Kalibrované podľa (ISO)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (8 373,17 € / kus)
8 373,17 €
bez DPH.
Doprava zadarmo
Tester káblov
Hlavné benefity
- FiberMASTER Quad OTDR 850/1300/1310/1550 nm
- SC/UPC konektor
- hladinomer
- USB rozhranie
- Pripojenie video mikroskopu
- Reportovací softvér CertSoft
- Vrátane video mikroskopu
- hlavy
- Servisná zmluva Saphir na 1 rok
Technické parametre
- Kategória výrobku
tester optických vlákien
- Displej
digitálne
- Optický ukazovateľ
áno
- Merač spotreby
zásuvka USB B
- Rozmer.
(š x v x h) 108 x 170 x 51 mm
ISO
- Hmotnosť
730 g
- Plocha kábla
sieť
- Vlastnosti
vr. dotykovej obrazovky
- Šírka
108 mm
- V
170 mm
- Hĺbka
51 mm
- Typ
FiberMASTER Quad-OTDR Inspektionspaket 1Y
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2585985 Trend Networks FiberMASTER Quad-OTDR Inspektionspaket 1Y, FMQ-OTDR-KIT tester optických vlákien, Kalibrované podľa (ISO)
Popis
Produktový rad TREND FiberMASTER ponúka pôsobivý výkon s kompaktnými rozmermi. Zjednodušené používateľské rozhranie uľahčuje nováčikom vykonávanie meraní, zatiaľ čo možnosti manuálneho a individuálneho nastavenia ponúkajú skúsenému používateľovi širokú škálu ďalších možností. OTDR pre pokročilú certifikáciu Tier 2 je pripravený na použitie bez bootovania. Umožňuje vykonávať rýchle a presné merania výberom špecifikácií daných normami ISO, IEEE, TIA a CENELEC, pričom sa vyhýba chybám v konfigurácii. V spojení s kompatibilným svetelným zdrojom možno OTDR s optickým meračom výkonu použiť aj na komplexné testovanie multimódových (MM) a singlemode (SM) optických káblov. Inšpekčný balík FiberMASTER OTDR FMQ-OTDR-KIT na riešenie problémov, kontrolu a dokumentáciu optických prepojení (Tier 2), obsahuje FiberMASTER Quad OTDR vrátane štartovacieho vlákna OM3 150m SC-SC (2), OM3 150m SC-LC (2), SM G. 657 A1 150m SC-LC (2), SM G.657 A1 150m SC-SC (2), Videomikroskop - Art.R240-QIP, Videomikroskop FiberMASTER - Art.R240-VIP.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- FiberMASTER Quad OTDR
- Vlnová dĺžka MM 850/1300nm, SM 1310/1550nm
- Dynamický rozsah 29/30 dB pre viacvidové vlákna a 37/38 dB pre jednovidové vlákna
- Mŕtve zóny udalosti 1 meter a 5 metrov v tomto poradí
- Rozsah merania ORL až -60 dB
- Dynamický rozsah merača úrovne 82 dB
- Kompatibilné s videoinšpekčným mikroskopom s automatickým centrovaním a vyhodnocovaním úspešnosti/neúspešnosti
- Automatické vykonávanie testu až na troch vlnových dĺžkach a prepínanie vlnových dĺžok
- Univerzálny adaptér pre hladinomer a svetelný zdroj
- Uloženie až 40 000 testov
- PC reportovací softvér CertSoft pre správu testovacích dát a dokumentácie
- Farebný dotykový displej vrátane stylusu
- Integrovaný stojan pre bezpečné umiestnenie a extra hrubý pogumovaný povrch
- Počet meracích bodov: až 128 000
- Video mikroskop FiberMASTER
- Hodnotenie vyhovuje/nevyhovuje podľa IEC 61300-3-35
- Dve úrovne priblíženia 150x/300x
- Automatické centrovanie vzoru vlákna
- Uloženie obrázkov v testeri FiberMASTER
- Univerzálny adaptér 2,5 mm a 1,25 mm, ďalšie adaptéry sú voliteľne k dispozícii
- Spúšťacie vlákno FiberMASTER
- Štartovacie vlákno OM3 150m SC-SC, OM3 150m SC-LC, SM G.657 A1 150m SC-LC, SM G.657 A1 150m SC-SC

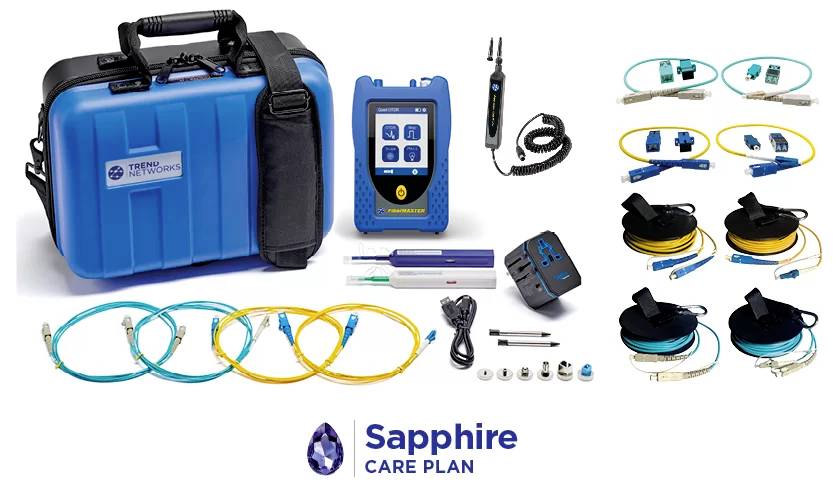

Rozsah dodávky
- 1 FiberMASTER Quad OTDR
- 1 kufrík na transport.
- 1 MM patch kábel LC/UPC-SC/UPC 2m
- 1 MM patch kábel SC/UPC-SC/UPC 2m
- 1 SM patch kábel LC/UPC-SC/UPC 2m
- 1 SM patch kábel SC/UPC-SC/UPC 2m
- 1 pero na čistenie optických vlákien 1,25 mm
- Konektory na meranie úrovne (LC,SC, FC, ST, 1,25 mm, 2,5 mm)
- 1x lítium-polymérová batéria
- 1 pero na čistenie optických vlákien 2,5 mm
- 1 sieťový diel.
- 1 kábel USB
- 2 stylusy
- Krátky návod
- 1 video mikroskop
- 2 štartovacie vlákno OM3 150m SC-SC
- 2 štartovacie vlákno OM3 150m SC-LC
- 2 štartovacie vlákno SM G.657 A1 150m SC-LC
- 2 štartovacie vlákno SM G.657 A1 150m SC-SC
- Servisná zmluva Saphir na 1 rok
