TRU COMPONENTS TC-9072556 motor 1 ks

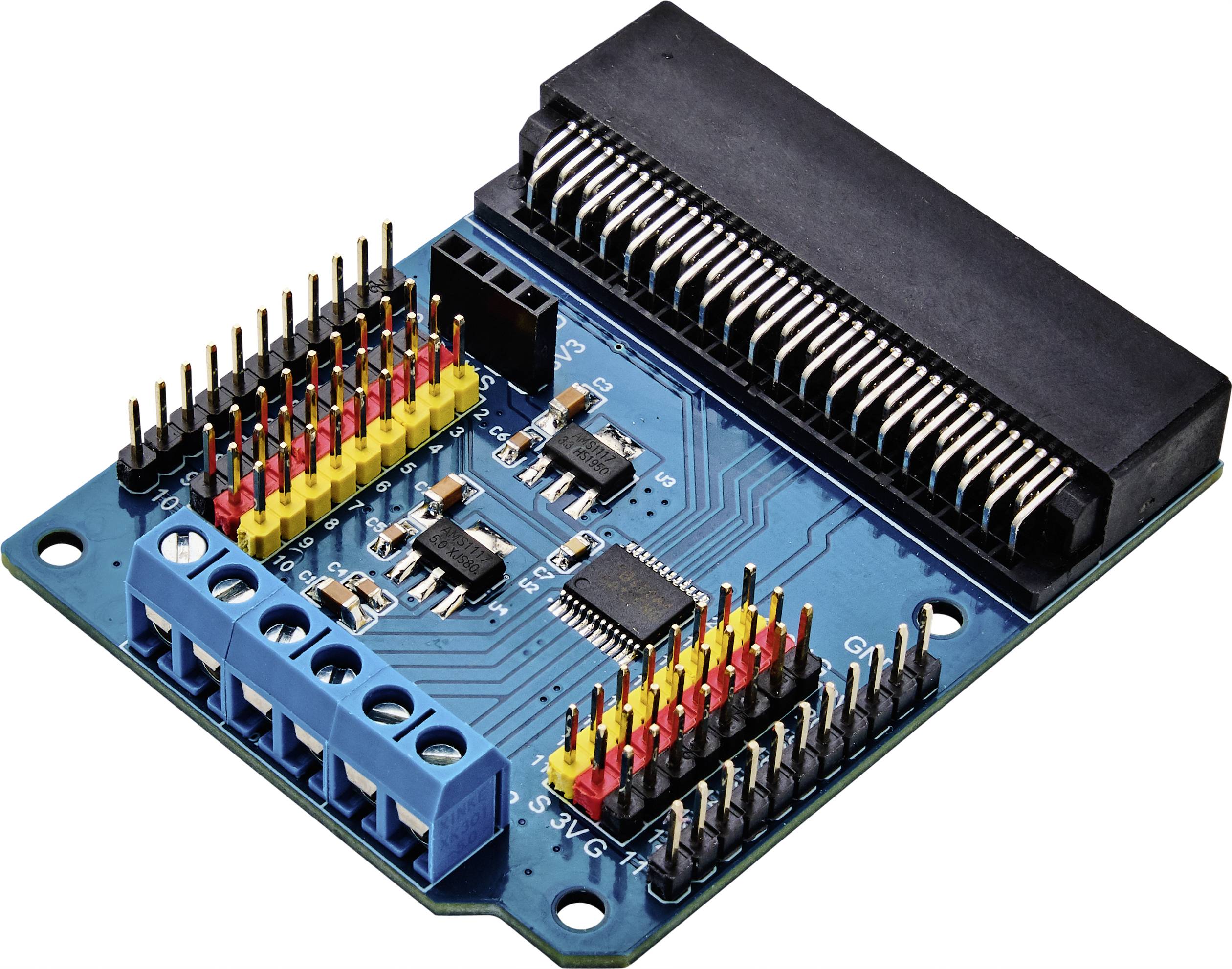

Modrý elektronický obvod s viacerými konektormi a pinmi, ktorý sa používa na prepojenie a riadenie v technických projektoch.

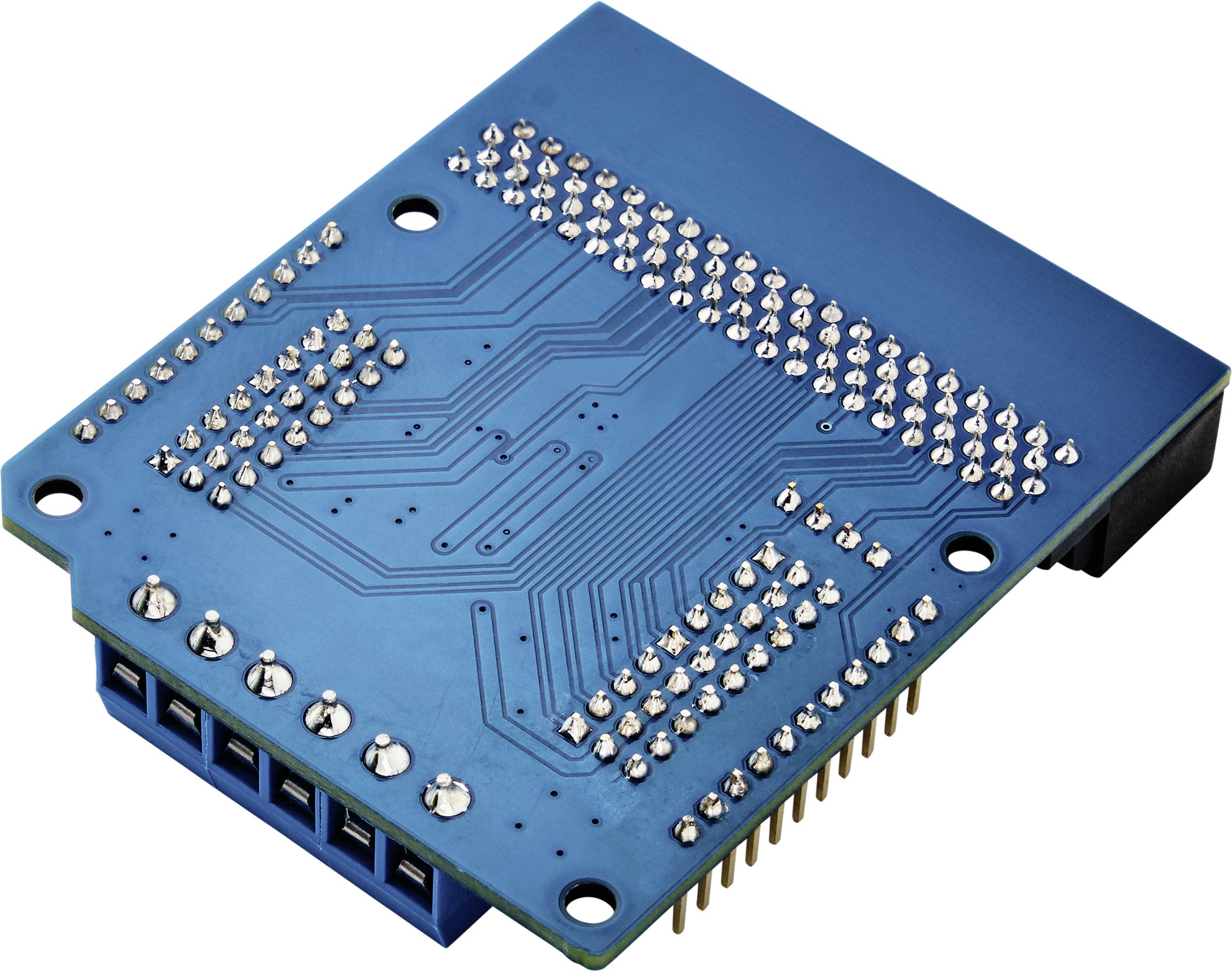

Modrý elektronický modul so zelenými elektrickými obvodmi a kontaktnými pinmi, vhodný pre hardvérovú vývojovú prácu a elektronické projekty.

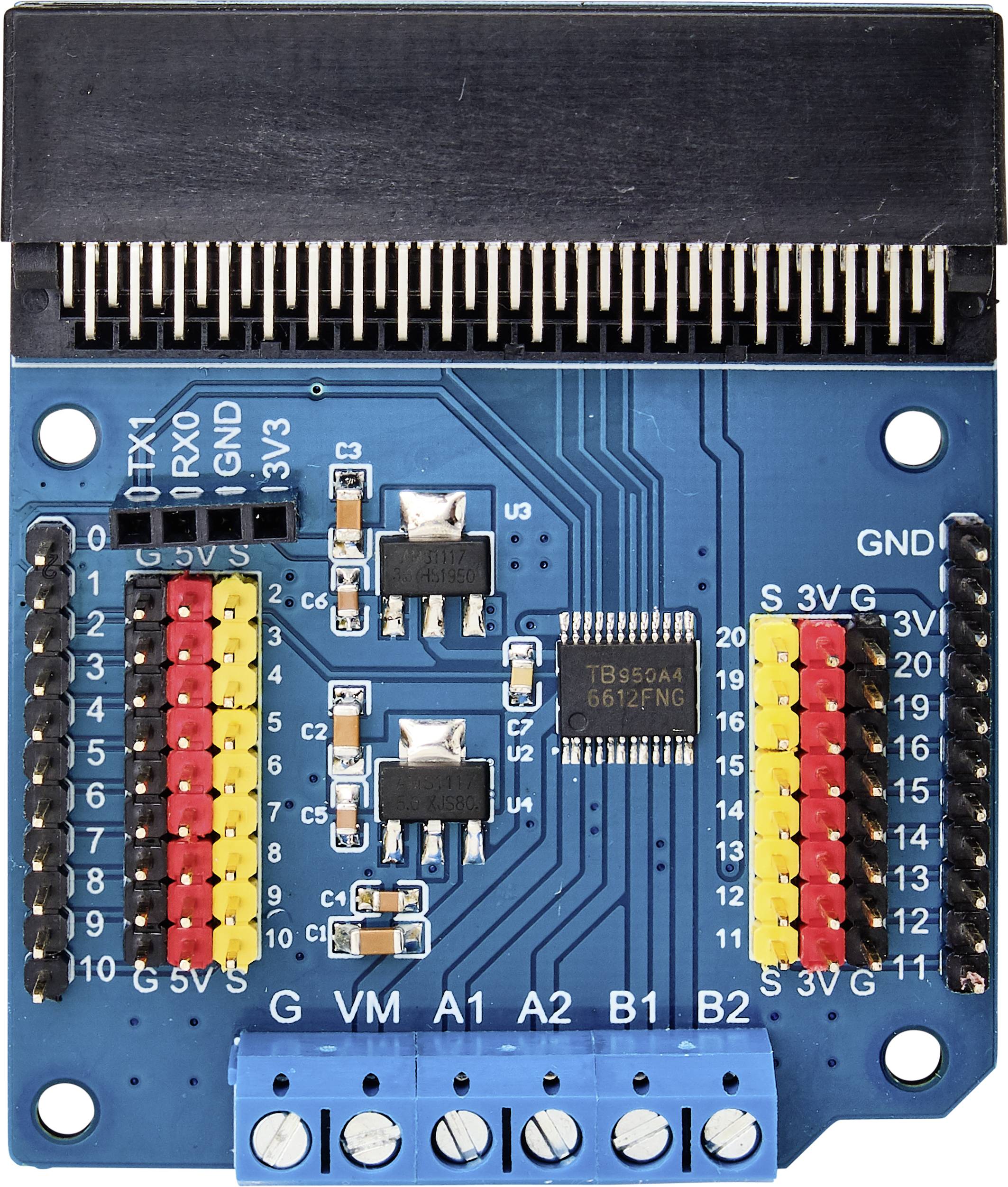

Pohľad zhora na modrú dosku plošných spojov s viacerými farebnými pinmi, konektormi a centrálnym mikroprocesorom.

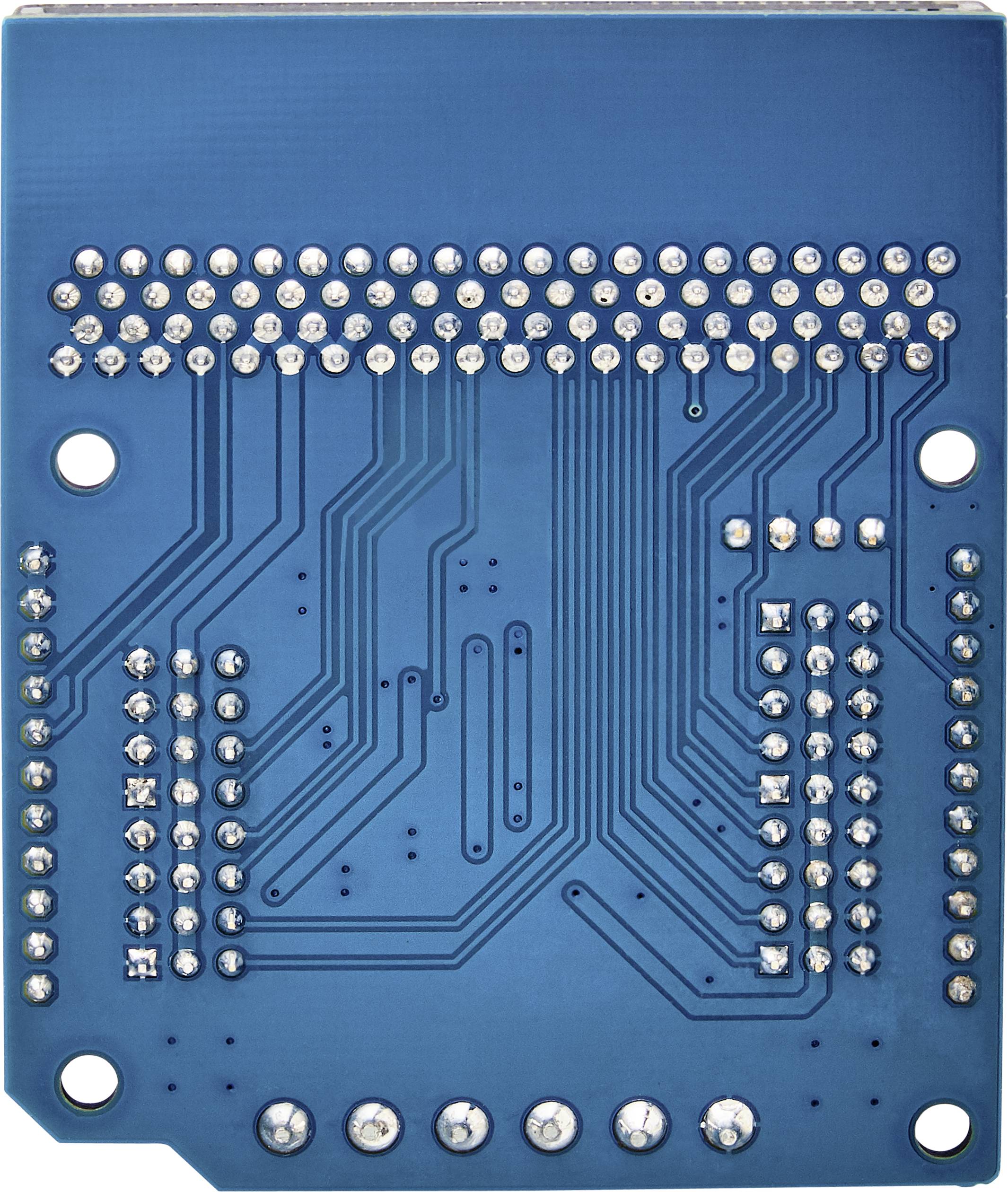

Zadná strana modrej dosky plošných spojov s viditelnými spájkovacími bodmi a vodivými dráhami pre elektronické prepojenia a obvody.

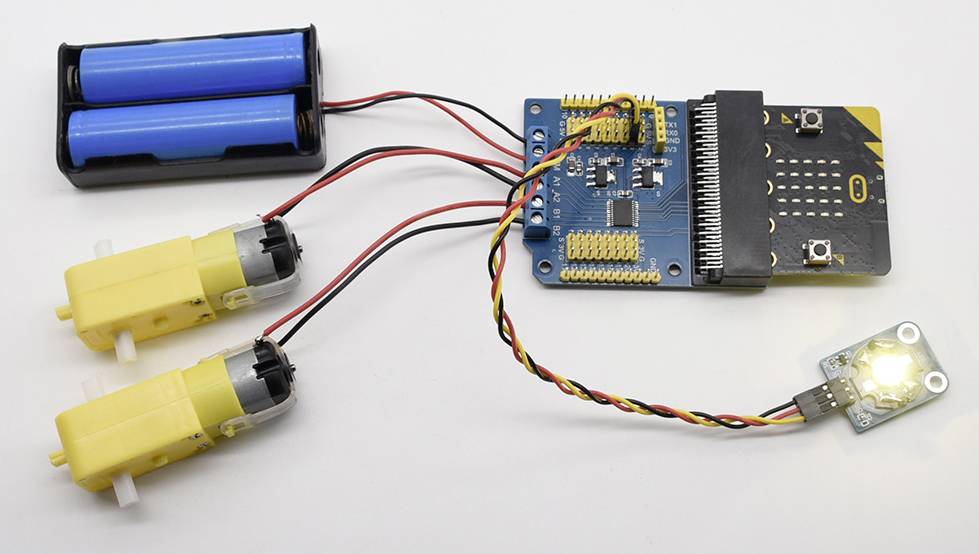

Jednoduchý elektrický obvod s mikrokontrolerom, dvoma žltými motormi, držiakom batérií s dvoma batériami a svietiacou LED diódu.

1/5

Dodatočné informácie:

Okamžité doručenie: St 9. 9.

10 Ks (Posledné kusy skladom)

Počet

Celkom (6,50 € / kus)

6,50 €

bez DPH.

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Ovládacia doska motora pre BBC micro: bit

Integrovaný čip TB6612FNG
Štyri režimy ovládania motora: dopredu / dozadu / brzda / stop.
Trvalý výstupný prúd až 1,2A
Integrovaný s čipom regulátora napätia 3,3 V a 5 V

Technické parametre

Druh obalu: Bulk

Kategória výrobku: motor

Vhodné pre: BBC micro:bit

Min. prevádzkové napätie: 6 V

Prevádzkové napätie max.: 12 V

Vhodný pre: BBC micro:bit

V: 12 mm

Dĺžka: 70 mm

Šírka: 58 mm

Hmotnosť: 35.2 g

Typ balenia: obaly bez plastov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2268139 TRU COMPONENTS TC-9072556 motor 1 ks

Popis

Táto doska ovládača motora uľahčuje zariadeniu BBC micro:bit ovládanie jednosmerného motora. Štyri režimy ovládania motora: Dopredu/Dozadu/Brzda/Stop. Prístup k 3-pinovému konektoru.
Doska ovládača motora integruje čip TB6612FNG. Dokáže dodať až 1,2 A nepretržitého budiaceho prúdu na kanál so špičkovými prúdmi až 2 A / 3,2 A. A frekvencia podpory PWM je až 100 kHz. K dispozícii sú 4 režimy ovládania motora: Dopredu/Dozadu/Brzda/Stop. A frekvencia podpory PWM je až 100 kHz. Pre zapojenie sú všetky piny na doske oddelené 3-pinovým rozhraním, takže k doske môžete pripojiť ďalšie senzory s 3-pinovým vodičom. Zároveň je na rozbočnej doske integrovaný napäťovo regulovaný čip s napätím 3,3 V a 5 V, čo vedie k rozhraniu pre výstupné napájanie 3,3 V a 5 V. Doska je tiež vybavená sériovým komunikačným portom pre uľahčenie pripojenia modulu Bluetooth.

Tento text bol preložený strojovo.
