VOLTCRAFT LSG-20 detektor káblov identifikácia

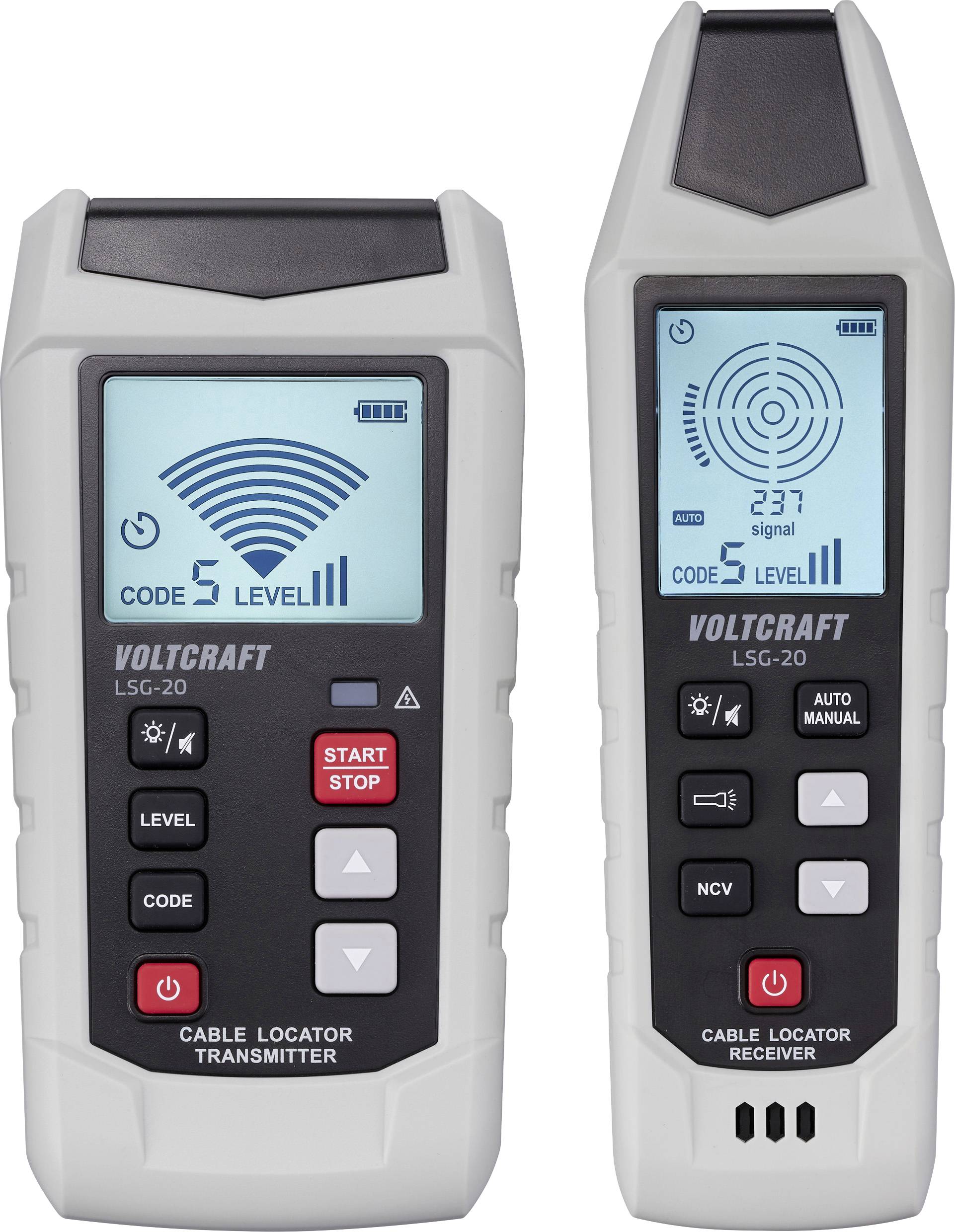

Dve zariadenia na vyhľadávanie káblov. Vľavo: Vysielač s LCD zobrazujúcim ikonu bezdrôtového signálu, „CODE 5 LEVEL 1" a ovládacie tlačidlá. Vpravo: Prijímač s LCD zobrazujúcim „237 signál" a „CODE 5 LEVEL 2" s tlačidlami nižšie.

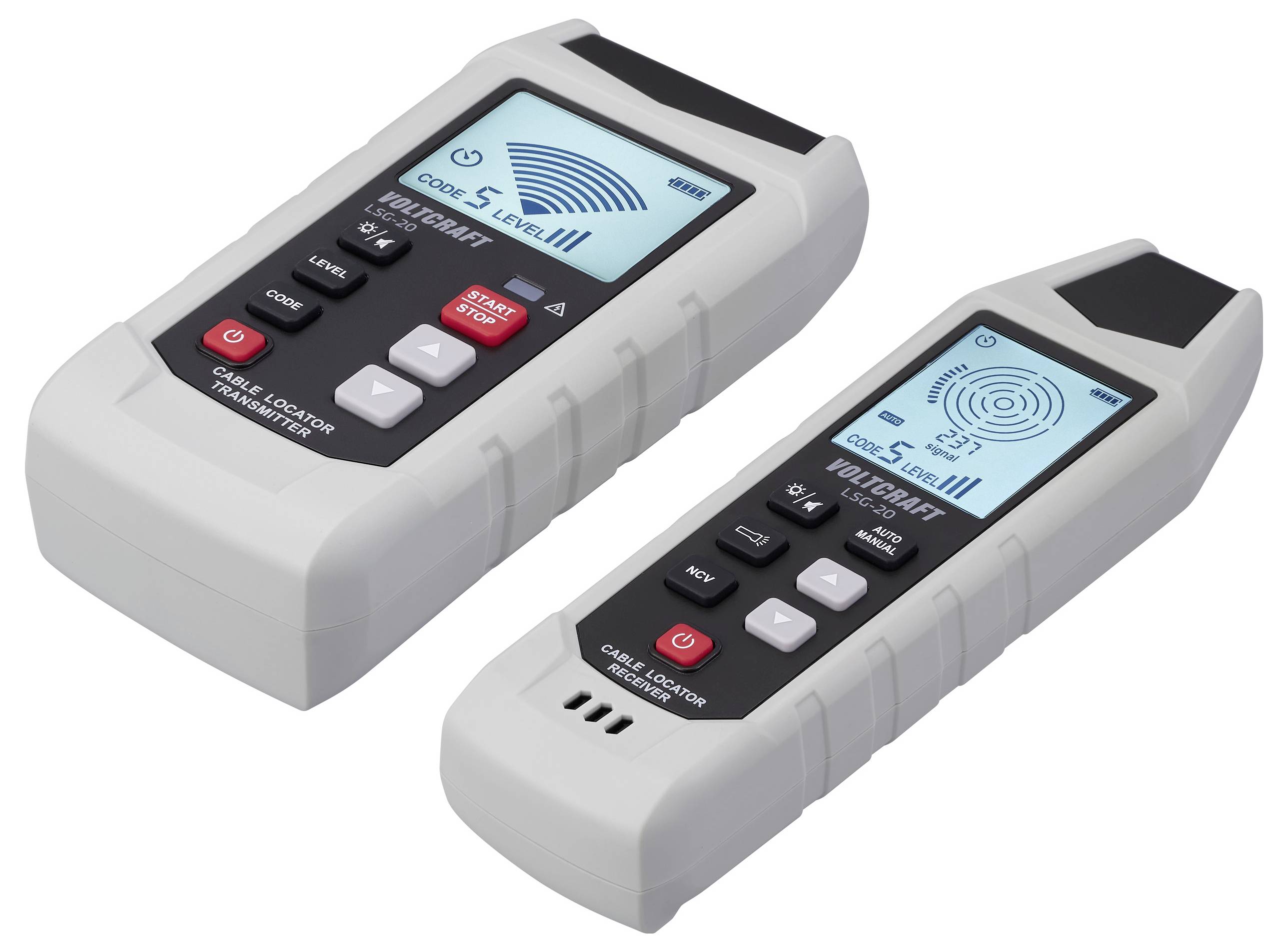

Dve elektronické zariadenia s displejmi, tlačidlami a indikátormi, používané na vyhľadávanie káblov a detekciu signálu, zobrazujúce "CODE 5" a úrovne signálu.

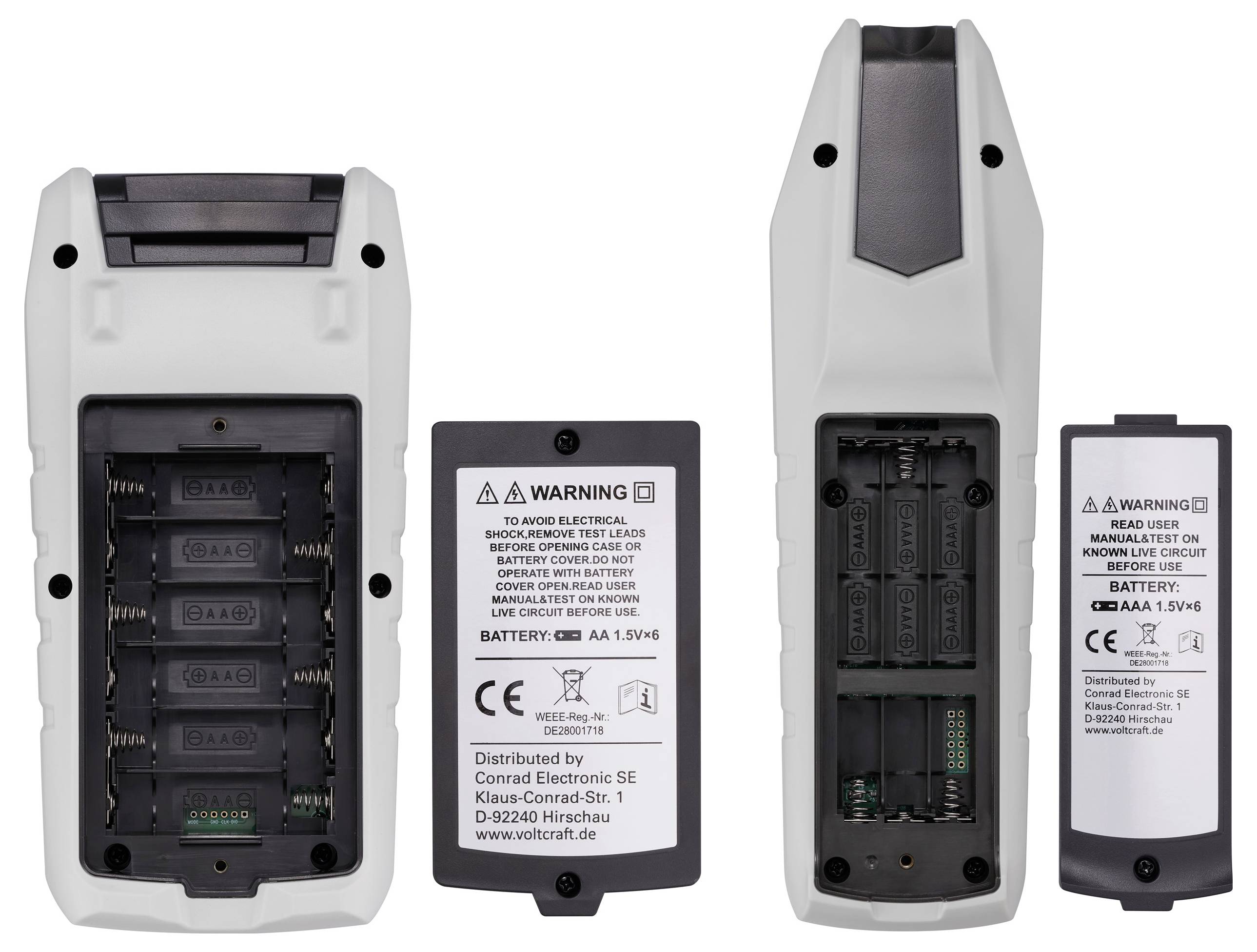

Dva elektronické zariadenia s otvorenými batériami, na ktorých sú viditeľné štyri sloty na batérie AA a AAA. Na odnímateľných krytoch sú upozorňujúce značky.

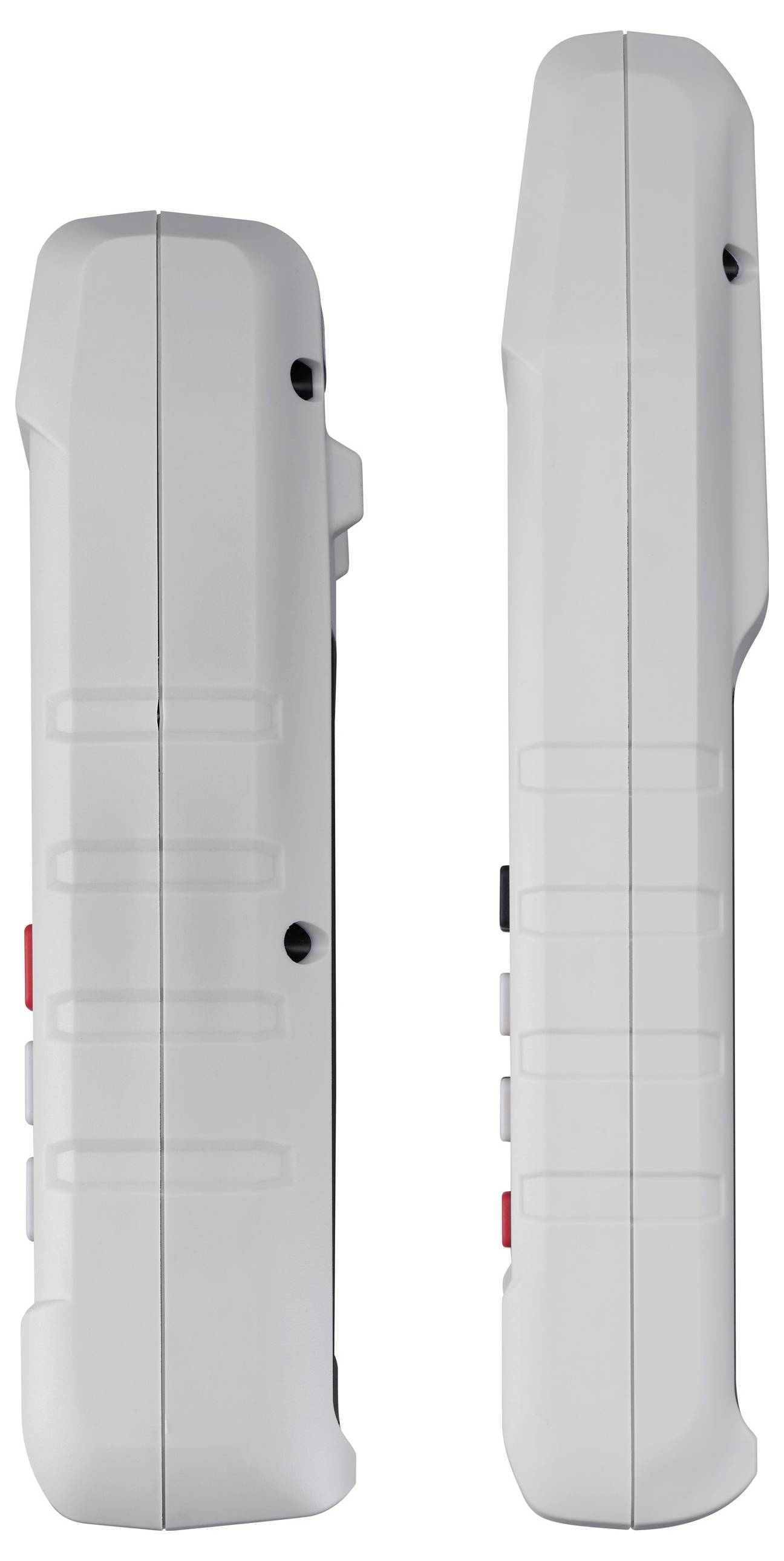

Bočný pohľad bieleho ručného zariadenia s tlačidlami a elegantným dizajnom, pričom jedno zariadenie smeruje doľava a druhé doprava.

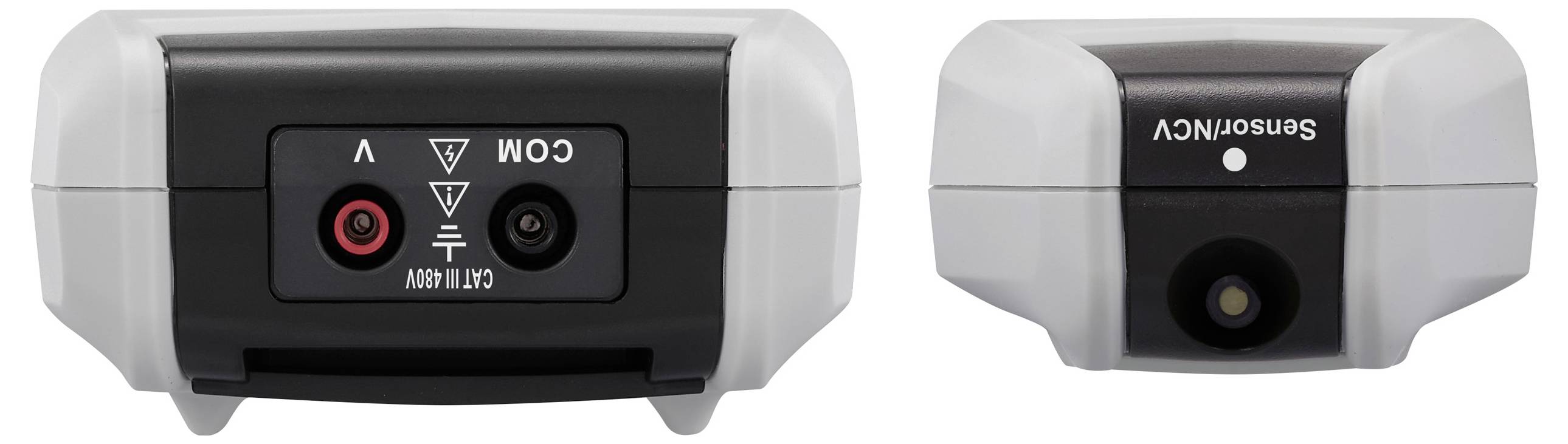

Dva pohľady na zariadenie Sensirion: vľavo sú viditeľné vstupy COM a V, vpravo je viditeľný štítok Sensirion.

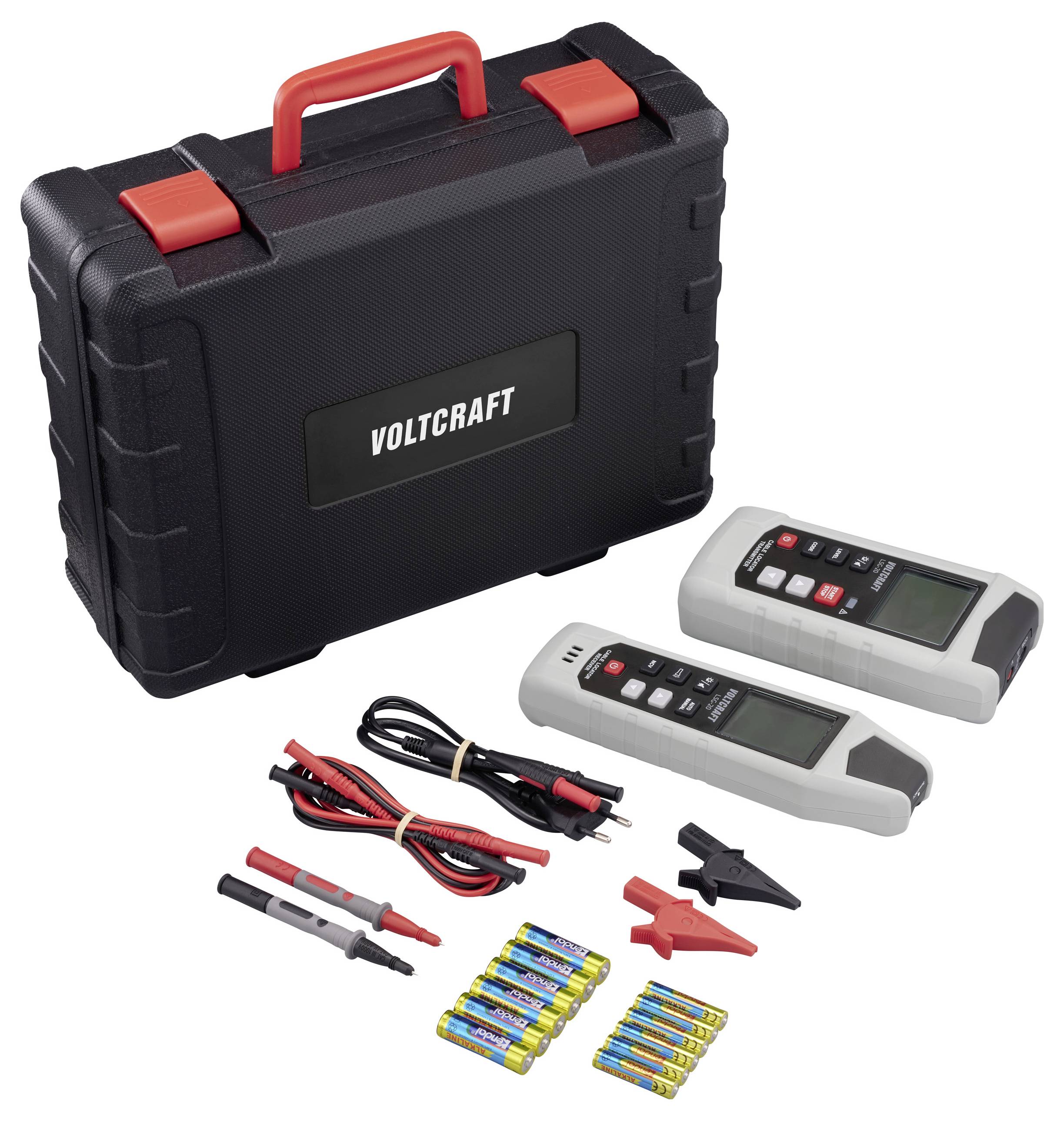

Elektronický testovací balík "Voltcraft" obsahujúci dva digitálne multimetre, káble, sondy a batérie, zobrazené vedľa čierneho a červeného puzdra na prenášanie.

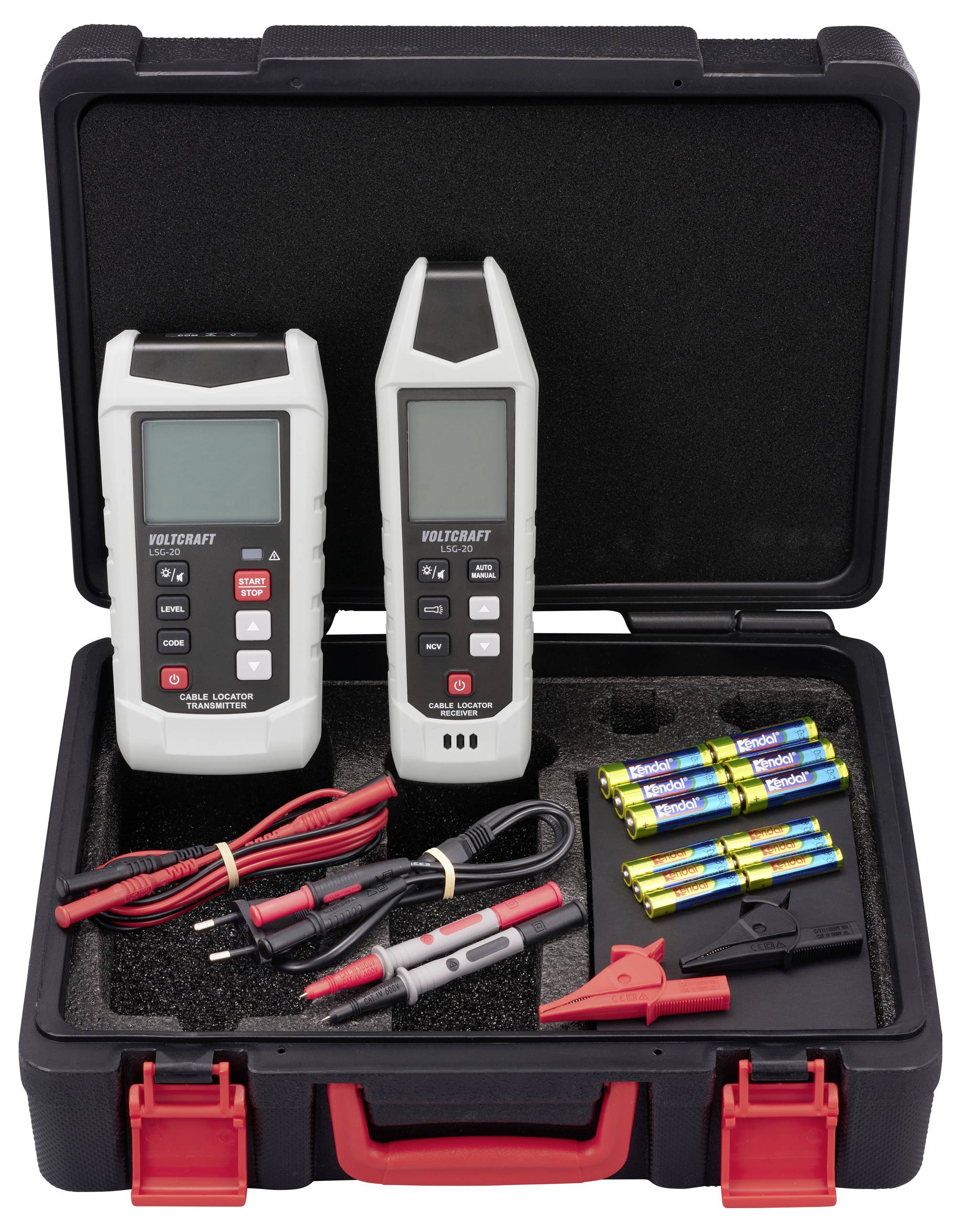

Puzdro s dvoma digitálnymi multimetrami, drôtmi, krokodílkmi a batériami úhľadne usporiadanými na elektrické testovanie alebo meracie úlohy.

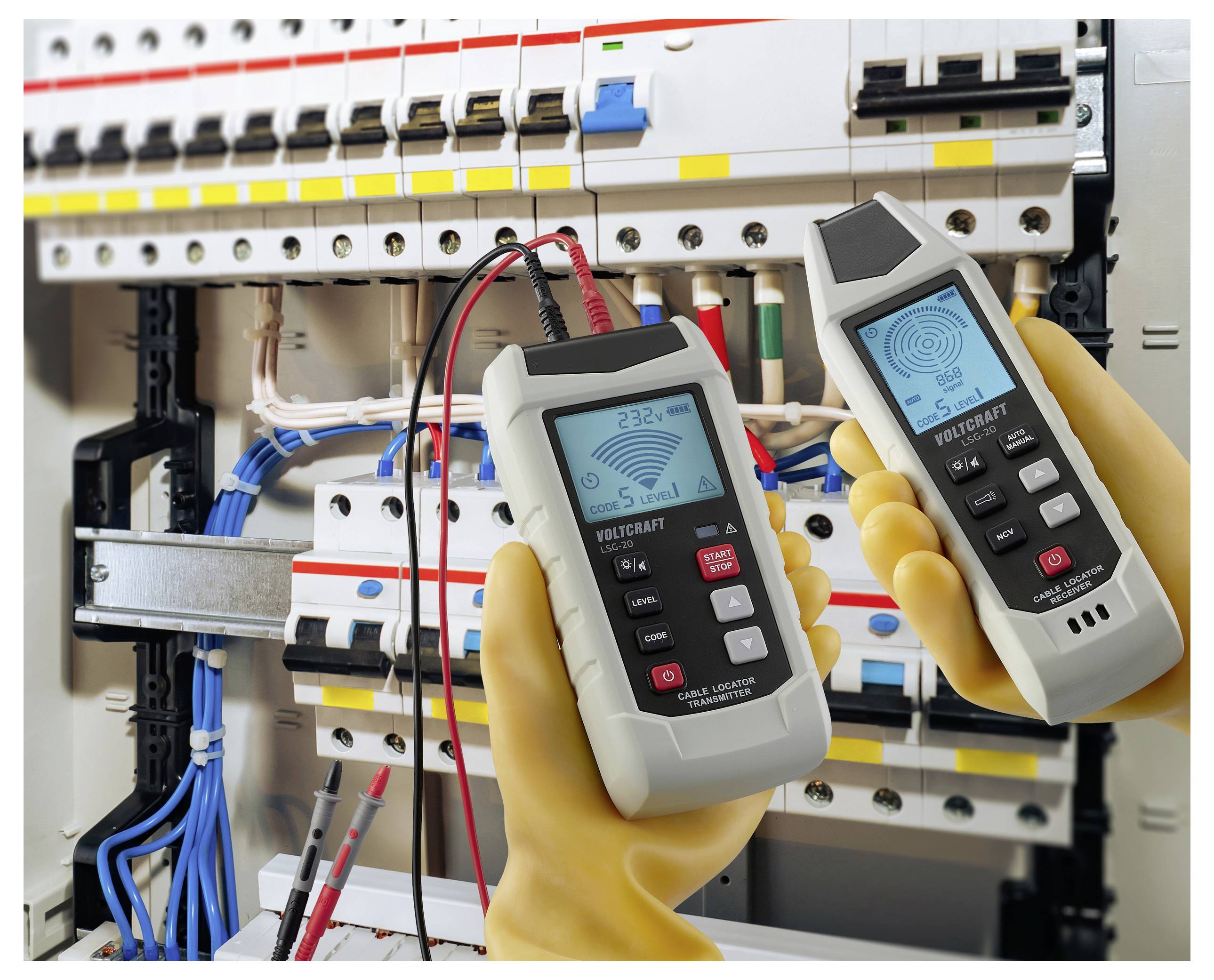

Rukavice opatrené ruky držia dva digitálne multimetre pred elektrickým panelom, ktorý zobrazuje napäťové údaje ako súčasť procesu testovania obvodu.

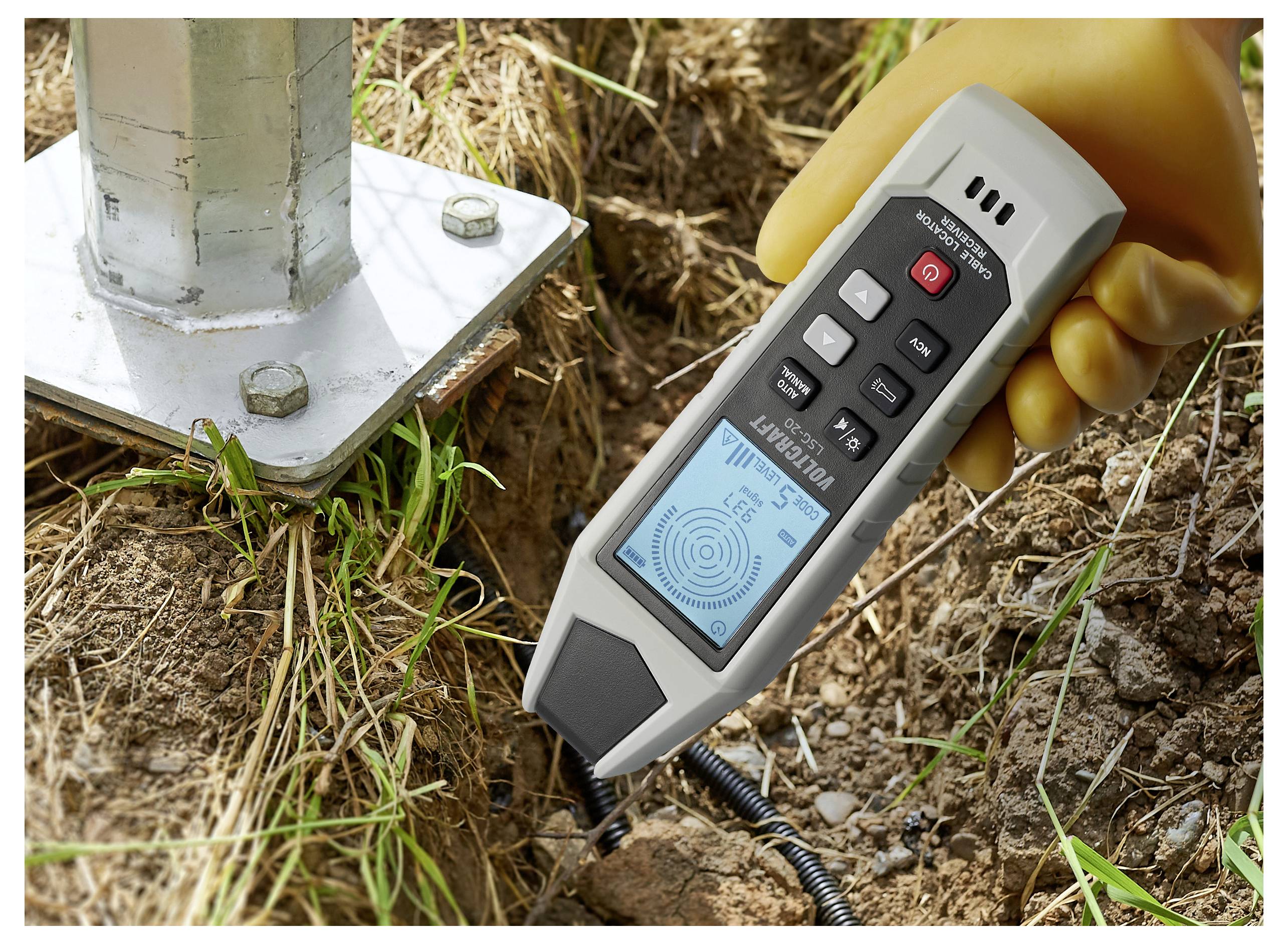

Osoba používa prenosný merač intenzity elektromagnetického poľa v blízkosti kovovej základne stĺpa vonku a kontroluje odčíty signálu na displeji.

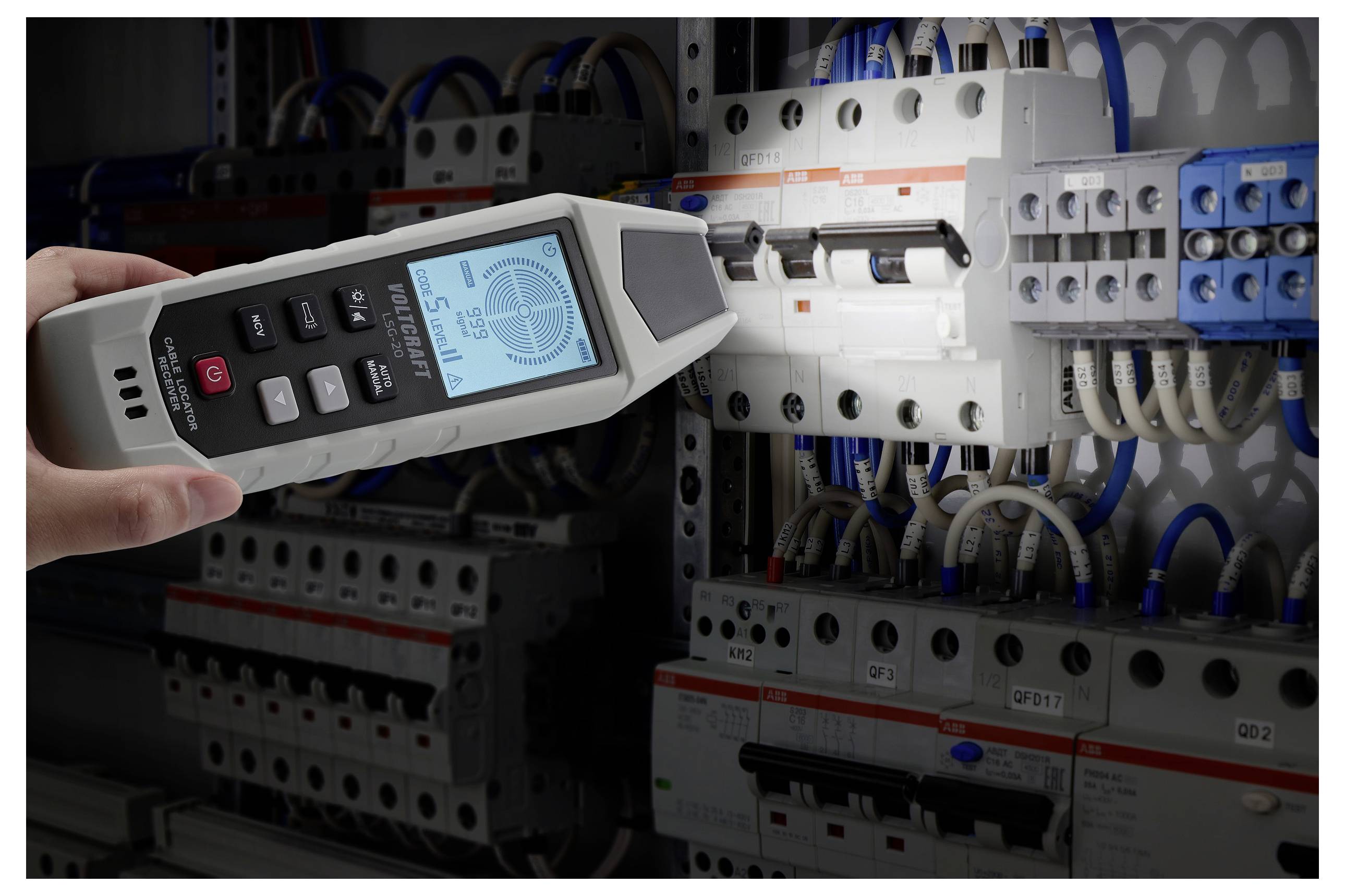

Ruka drží digitálny elektrický tester blízko panelu s ističmi. Obrazovka testera zobrazuje odčíty, ktoré naznačujú prítomnosť napätia.

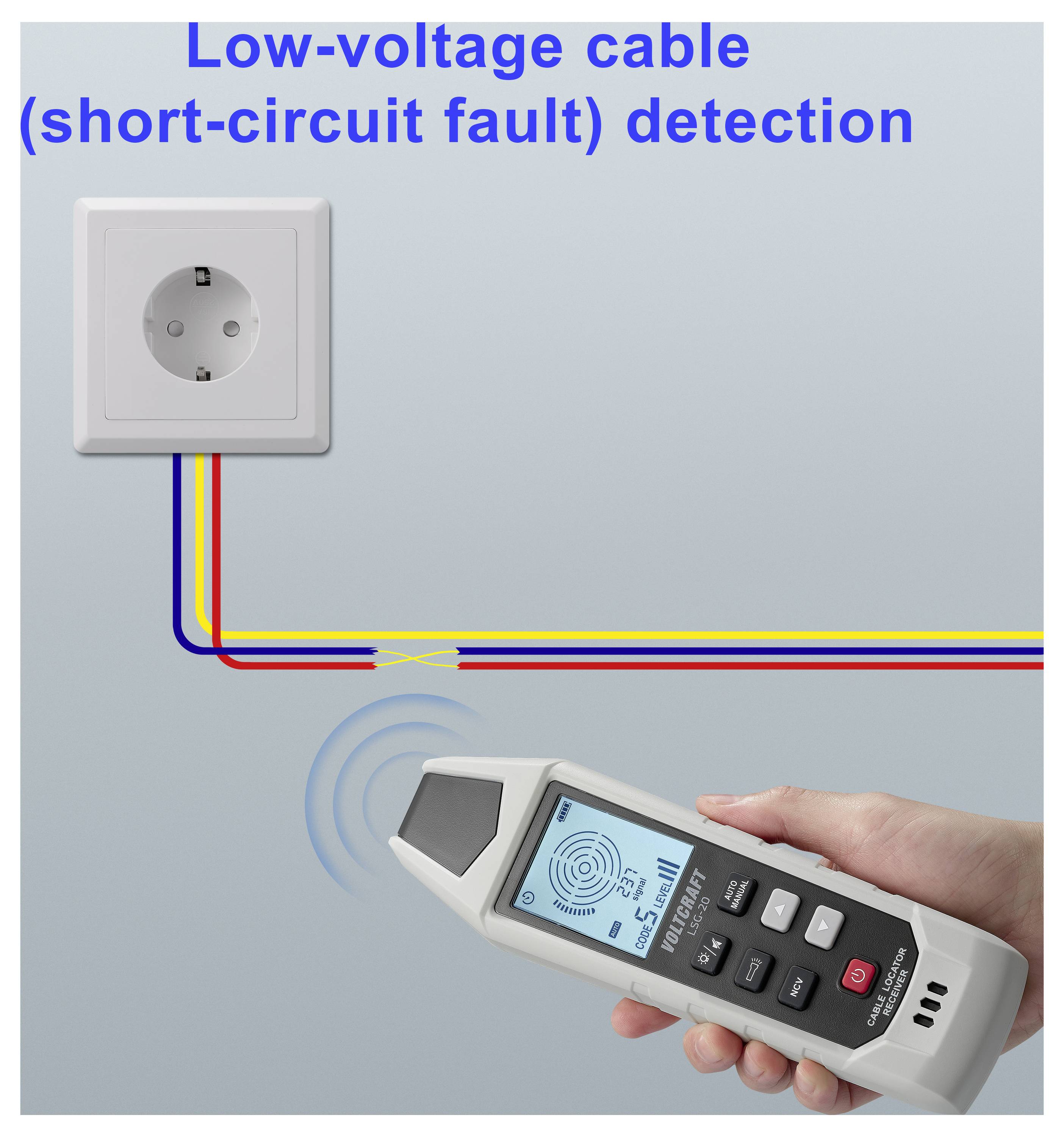

Ruka drží digitálne zariadenie zisťujúce poruchu skratu v farebných nízkonapäťových kábľoch pripojených k stenskej zásuvke.

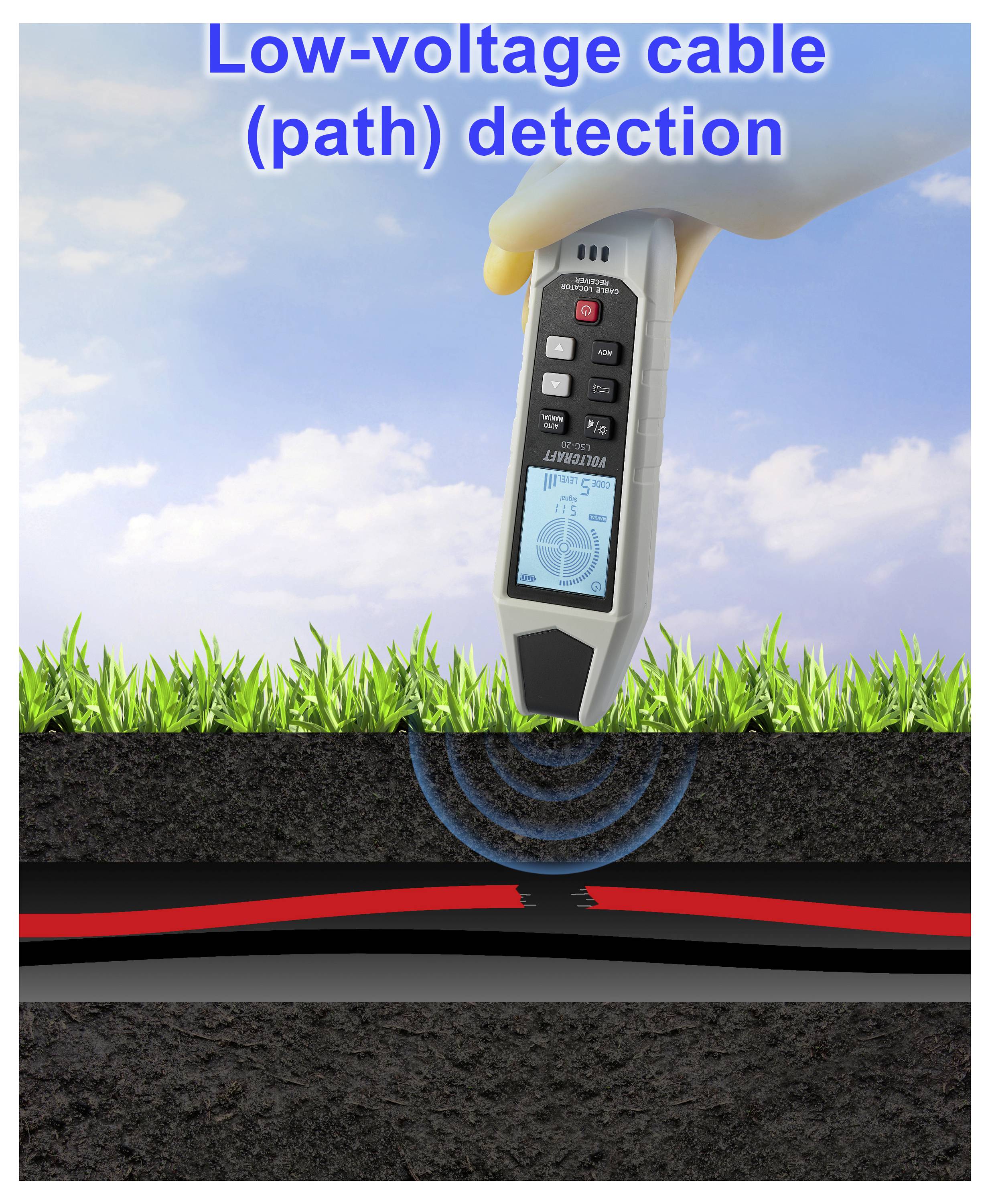

Ruka držiaca detekčné zariadenie skúmajúce podzemie, ktoré naznačuje detekciu trasy nízkonapäťového kábla pod pôdou a trávou.

1/12

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: Ut 22. 9.

44 Ks

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

Lokátor káblov VOLTCRAFT LSG-20 CAT III 480 V

CAT III 480 V
Na trasovanie káblových trás pod podlahou, vodovodných potrubí a kovových vykurovacích potrubí
Na lokalizáciu poistiek a súvisiacich zariadení
Na detekciu skratov a prerušení v podlahových vykurovacích systémoch (kovové slučky)
Nastaviteľná citlivosť (3 úrovne na prijímači, 9 úrovní na vysielači)
Nastavenie citlivosti na prijímači: automatické alebo manuálne
Detekcia živých elektrických vedení: do 480 V (AC/DC)
Akustická a vizuálna spätná väzba (LED a bzučiak)

Technické parametre

Kategória výrobku: detektor káblov

Hľadač vedenie - funkcie: identifikácia

Optický ukazovateľ: áno

Zvuková signalizácia: áno

Displej: LCD

Rozmer.: (d x š x v) 68 x 38 x 226 mm

Hmotnosť: 287 g

Hmotnosť (vysielač): 389 g

Prevádzkové napätie: 9 V/DC

Údaje o hmotnosti: cca, bez batérií

Šírka: 38 mm

V: 226 mm

Dĺžka: 68 mm

Typ: LSG-20

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3532471 VOLTCRAFT LSG-20 detektor káblov identifikácia

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3532471 VOLTCRAFT LSG-20 detektor káblov identifikácia

Záručné podmienky

Záručné podmienky 3532471 VOLTCRAFT LSG-20 detektor káblov identifikácia

Popis

Lokátor káblov VOLTCRAFT LSG-20 je presný merací systém pozostávajúci z vysielača a prijímača na lokalizáciu káblov v stenách a zemi. Podporuje riešenie problémov v obvodoch pod napätím aj bez napätia a je určený pre aplikácie do kategórie CAT III 480 V. Vďaka digitálnemu spracovaniu signálu systém ponúka spoľahlivú identifikáciu káblových trás v zložitých inštaláciách budov.

Všestranné funkcie lokalizácie
Zariadenie detekuje elektrické vodiče a cielene identifikuje prerušenia alebo skraty v kábloch. Umožňuje tiež sledovanie podzemných káblov a lokalizáciu poistiek a ich súvisiacich obvodov.

Špecializované aplikácie v stavebnej technológii
Okrem detekcie bežného elektrického vedenia systém detekuje aj skraty a prerušenia v systémoch podlahového vykurovania. Je tiež vhodný na sledovanie kovových vodovodných a vykurovacích potrubí v budovách.

Škálovateľnosť pre komplexné projekty
Pre rozsiahle meracie úlohy v obytných alebo komerčných objektoch systém podporuje súčasnú prevádzku až ôsmich vysielačov. To umožňuje efektívne prideľovanie a označovanie rôznych káblových trás v inštalácii.

Integrované pracovné svetlá
Vysielač aj prijímač majú integrovanú funkciu baterky. Vďaka tomu je jednoduchšie bezpečne pracovať v tmavých prostrediach, ako sú zavesené stropy, šachty alebo rozvodné skrine.
