Name: WAGO pinová lišta (štandardná) 2060 Počet pólov 4 Raster (rozteč): 5 mm 721-604 100 ks
Brand: WAGO
SKU: 539493
Availability: BackOrder

Biely konektor so štyrmi vstupmi, označený štítkami '1', '2', '3', '6', 'L', '+' a symbolom. Pohľad spredu zobrazuje zástrčkové kontakty.

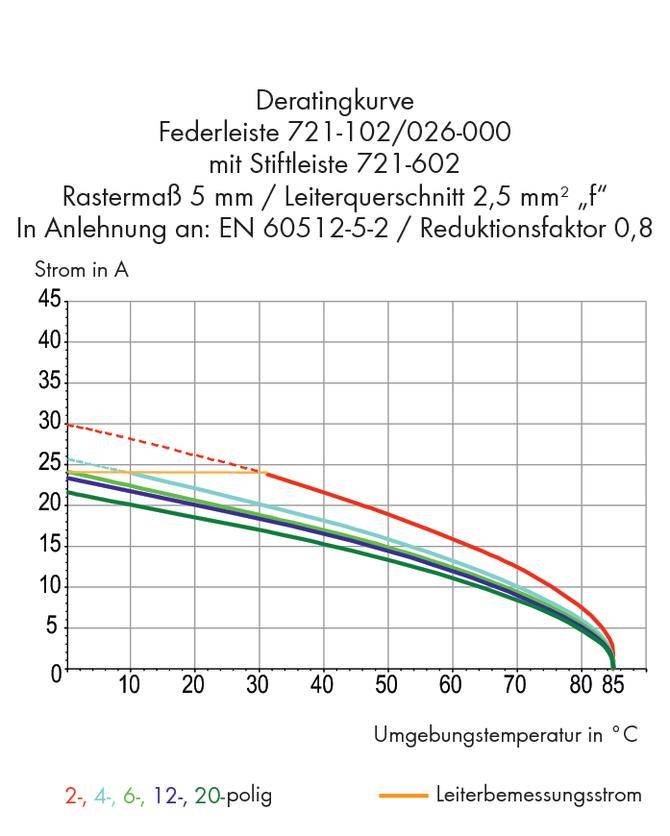

Diagram odľahčovacej krivky pre pružinovú lištu 721-102/026-000, zobrazuje prúd v ampéroch do 35 a teploty okolia do 85°C. Farebne kódované krivky pre rôzne počty pólov.

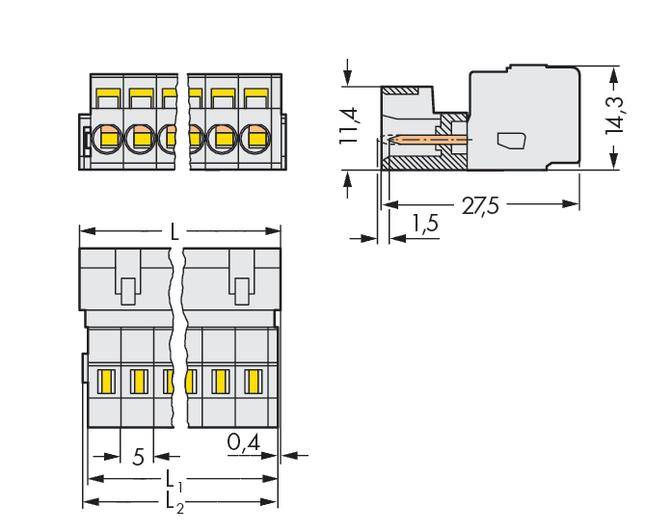

Technický výkres konektora s rozmermi: 11,4 x 14,3 x 27,5 mm. Detailný priečny rez v hornej pravej časti.

1/3

Kategória výrobku

pinová lišta (štandardná)

Prevedenie

zástrčka, rovná

Počet riadkov

Rad

2060

Raster (rozteč)

5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 26. 11.

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (409,00 € / kus)

409,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Svorkovnica

Obsah: 100 ks
Počet riadkov: 1
Počet pólov: 4

Technické parametre

Kategória výrobku: pinová lišta (štandardná)

Prevedenie: zástrčka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: 2060

Raster (rozteč): 5 mm

Počet kontaktov v rade: 4

Počet pólov: 4

Šírka: 23.2 mm

Kolíkový tvar: štvorcový

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 100 ks

AWG max.: 12

AWG min.: 28

Rozmer.: (d x š x v) 27.5 x 23.2 x 14.3 mm

Pripojenie: pružinová svorka

Materiál puzdra: polyamid

Číslo výrobcu: 721-604

Farba: svetlo sivá

Priemyslové balenie: áno

Izolačný materiál: polyamid

Materiál kontaktu: eletrolitická meď

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 320 V

V: 14.3 mm

Dĺžka: 27.5 mm

Maximálny prierez: 2.50 mm²

Prierez min: 0.08 mm²

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 721-604

: Printed circuit board to cable

: Grey

: 320 V

: 4

: Pin

: Plastic

: Uncoated

: -60-100 °C

: V0

: 4 kV

: Spring clamp connection

: Tin

: III

: 2

: 5 mm

: 1

: 5 mm

: 0.08-2.5 mm²

: 0.25-1.5 mm²

: 0.08-2.5 mm²

: 0.08-2.5 mm²

: IP10

: NIE

: Thermoplastic

: Other copper alloys

: 12 A

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Počet pólov

Šírka

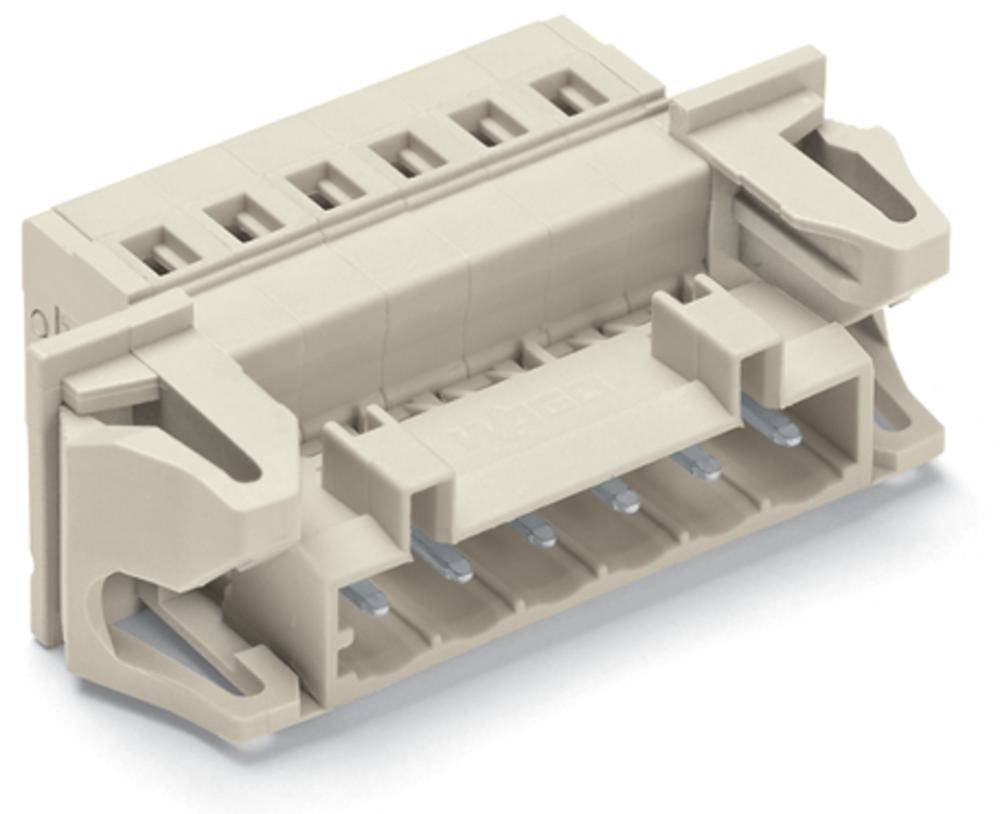

WAGO pinová lišta (štandardná) 2060 Počet pólov 10 Raster (rozteč): 5 mm 721-610 50 ks
