Name: WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340/018-000 50 ks
Brand: WAGO
SKU: 544009
Availability: BackOrder

Oranžový elektrický konektor s viacerými možnosťami pripojenia, zobrazujúci vnútornú stranu s kovovými prvkami a detailným pohľadom vpravo dole.

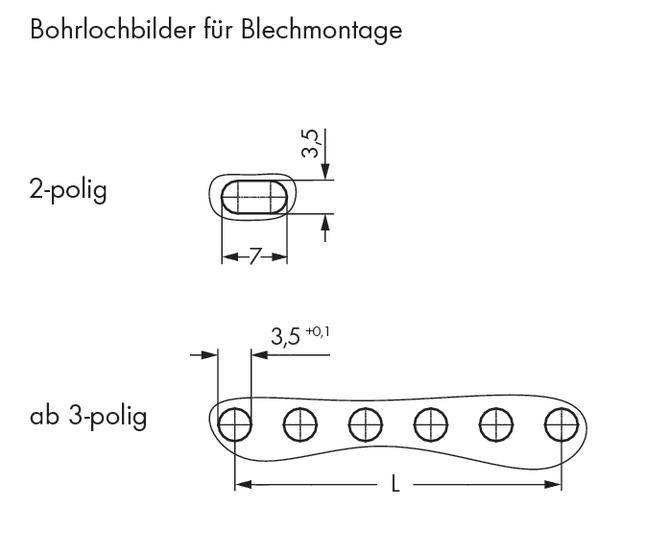

'Obrázky otvorov pre plechovú montáž': Výkres zobrazuje usporiadanie otvorov pre 2-pólové a viacpólové montáže s rozmermi.

Diagram útlmovej krivky: Zobrazuje prúd v ampéroch v závislosti od teploty okolia v stupňoch Celzia pre rôzne počty pólov.

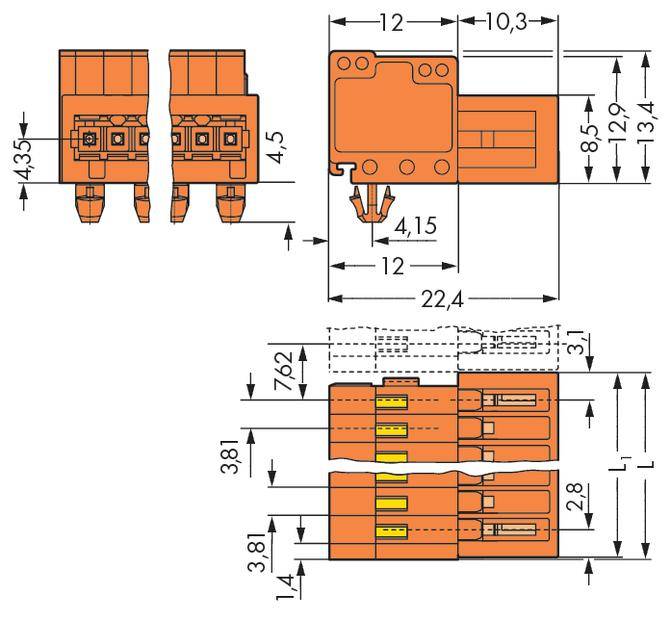

'Technický výkres konektora s rozmermi. Výška 12, šírka 10,3, hĺbka 22,4 mm, dĺžka pinu 4,35 mm.'

1/4

Kategória výrobku

pinová lišta (štandardná)

Prevedenie

zástrčka, rovná

Počet riadkov

Rad

2140

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (415,00 € / kus)

415,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Svorkovnica

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 10

Technické parametre

Menovité rázové napätie: 2,5 kV

Kategória výrobku: pinová lišta (štandardná)

Prevedenie: zástrčka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: 2140

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 10

Počet pólov: 10

Šírka: 40.19 mm

Kolíkový tvar: štvorcový

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 50 ks

AWG max.: 14

AWG min.: 28

Rozmer.: (d x š x v) 22.3 x 40.19 x 17.9 mm

Pripojenie: pružinová svorka

Materiál puzdra: polyamid

Číslo výrobcu: 734-340/018-000

Farba: oranžová

Priemyslové balenie: áno

Izolačný materiál: polyamid

Materiál kontaktu: eletrolitická meď

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 17.9 mm

Dĺžka: 22.3 mm

Maximálny prierez: 1.50 mm²

Prierez min: 0.08 mm²

Smer zástrčky: vodorovne k DPS

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 734-340/018-000

Varianty(Všetky ceny sú s DPH)

Počet pólov

Raster (rozteč)

Šírka

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340/018-000 50 ks

Objednávacie číslo:544009

Doručenie: Po 30. 11.

Conrad Electronic

Tento produkt

3.81 mm

40.19 mm

Min.: 1

Násobky: 1

415,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.50 mm 734-310 50 ks

Objednávacie číslo:543930

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Násobky: 1

415,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.50 mm 734-310/000-044 50 ks

Objednávacie číslo:543932

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Násobky: 1

425,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.50 mm 734-310/018-000 50 ks

Objednávacie číslo:543933

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

37.4 mm

Min.: 1

Násobky: 1

415,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.50 mm 734-310/019-000 50 ks

Objednávacie číslo:543934

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

49.8 mm

Min.: 1

Násobky: 1

429,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.50 mm 734-310/109-000 50 ks

Objednávacie číslo:543936

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

44.5 mm

Min.: 1

Násobky: 1

495,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340 50 ks

Objednávacie číslo:544008

Doručenie: Po 30. 11.

Conrad Electronic

3.81 mm

40.19 mm

Min.: 1

Násobky: 1

415,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340/019-000 50 ks

Objednávacie číslo:544010

Doručenie: Po 30. 11.

Conrad Electronic

3.81 mm

52.9 mm

Min.: 1

Násobky: 1

429,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 11 Raster (rozteč): 3.50 mm 734-311 50 ks

Objednávacie číslo:543938

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

40.9 mm

Min.: 1

Násobky: 1

455,00 €^*

WAGO pinová lišta (štandardná) 2140 Počet pólov 11 Raster (rozteč): 3.50 mm 734-311/018-000 50 ks

Objednávacie číslo:543940

Doručenie: Po 30. 11.

Conrad Electronic

3.50 mm

40.9 mm

Min.: 1

Násobky: 1

455,00 €^*

Na stiahnutie

Datasheet

Datasheet 544009 WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340/018-000 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 544009 WAGO pinová lišta (štandardná) 2140 Počet pólov 10 Raster (rozteč): 3.81 mm 734-340/018-000 50 ks

Popis

So zacvakávacou pätkou, rozmerom 10-kolíkovej mriežky 3,81 mm / 0,15 palca, s montážnym adaptérom 209-137 aj na TS 35, chránené proti chybnému pohybu, hrúbka plechu 0,6x1,2 mm, montážne otvory Ø 3,5 mm.

Tento text bol preložený strojovo.
