Name: WAGO zásuvkové púzdro na kábel 713 Počet pólov 8 Raster (rozteč): 3.50 mm 713-1104 50 ks
Brand: WAGO
SKU: 537914
Availability: BackOrder

Čierny, viacpólový konektor s 12 číslovanými vývodmi na bielom pozadí.

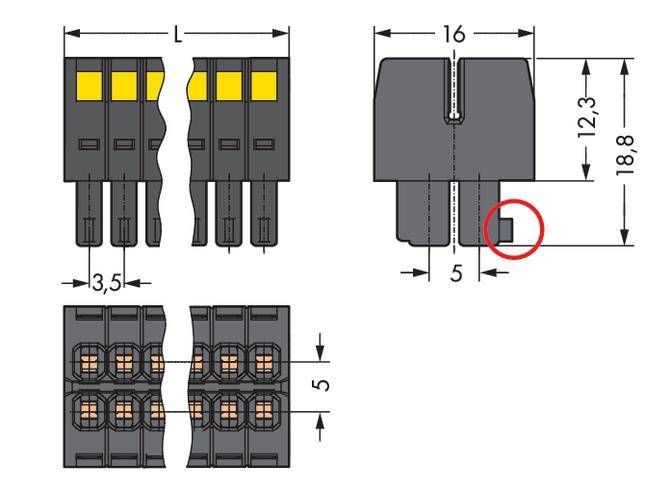

Technický výkres konektora; zobrazuje predný, bočný a horný pohľad s rozmermi v milimetroch; dôležité detaily zvýraznené.

Detratná krivka pre pružinový kontakt 713-1103. Diagram zobrazuje prúd v A v závislosti od okolitej teploty v °C s viacerými variantmi počtu pólov a menovitým prúdom.

1/3

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

713

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (359,00 € / kus)

359,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Zásuvka MCS MINI HD female

Obsah: 50 ks
Počet riadkov: 2
Počet pólov: 8

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 2

Typ zapojenia konektora: wire to board

Rad: 713

Vlastnosti: s bočnou blokovacou páčkou
kódovacie

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 4

Počet pólov: 8

Šírka: 18.80 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 28

Dĺžka izolácie (max.): 7.00 mm

Rozmer.: (d x š x v) 15.50 x 18.80 x 16.00 mm

Pripojenie: pružinová svorka

Materiál puzdra: PA 66

Číslo výrobcu: 713-1104

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 16.00 mm

Dĺžka: 15.50 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.08 mm²

Smer zástrčky: kolmo k DPS

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 713-1104

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Počet pólov

Šírka

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/000-047 50 ks

Objednávacie číslo:537939

Doručenie: Po 30. 11.

Conrad Electronic

19.00 mm

Min.: 1

Násobky: 1

465,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/000-9037 50 ks

Objednávacie číslo:537943

Doručenie: Po 30. 11.

Conrad Electronic

19.00 mm

Min.: 1

Násobky: 1

465,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/032-047 50 ks

Objednávacie číslo:537944

Doručenie: Po 30. 11.

Conrad Electronic

38.70 mm

Min.: 1

Násobky: 1

505,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/032-9037 50 ks

Objednávacie číslo:537945

Doručenie: Po 30. 11.

Conrad Electronic

38.70 mm

Min.: 1

Násobky: 1

505,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/037-000 50 ks

Objednávacie číslo:537946

Doručenie: Po 30. 11.

Conrad Electronic

26.00 mm

Min.: 1

Násobky: 1

479,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/037-047 50 ks

Objednávacie číslo:537947

Doručenie: Po 30. 11.

Conrad Electronic

26.00 mm

Min.: 1

Násobky: 1

495,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/037-047/032-000 50 ks

Objednávacie číslo:537948

Doručenie: Po 30. 11.

Conrad Electronic

38.70 mm

Min.: 1

Násobky: 1

515,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/037-9037 50 ks

Objednávacie číslo:537953

Doručenie: Po 30. 11.

Conrad Electronic

26.00 mm

Min.: 1

Násobky: 1

495,00 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/107-000 25 ks

Objednávacie číslo:537956

Doručenie: Po 30. 11.

Conrad Electronic

27.60 mm

Min.: 1

Násobky: 1

244,99 €^*

WAGO zásuvkové púzdro na kábel 713 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1105/107-047 25 ks

Objednávacie číslo:537957

Doručenie: Po 30. 11.

Conrad Electronic

27.60 mm

Min.: 1

Násobky: 1

249,99 €^*

Na stiahnutie

Datasheet

Datasheet 537914 WAGO zásuvkové púzdro na kábel 713 Počet pólov 8 Raster (rozteč): 3.50 mm 713-1104 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 537914 WAGO zásuvkové púzdro na kábel 713 Počet pólov 8 Raster (rozteč): 3.50 mm 713-1104 50 ks

Popis

4x2-kolíkový, rozteč 3,5 mm / 0,138 palca, 100% chránený pred nesprávnym zapojením, 2 rady, kódovateľný, čierny.

Tento text bol preložený strojovo.

Popis

4x2-kolíkový, rozteč 3,5 mm / 0,138 palca, 100% chránený pred nesprávnym zapojením, 2 rady, kódovateľný, čierny.

Tento text bol preložený strojovo.
