Name: WAGO zásuvkové púzdro na kábel 734 Počet pólov 2 Raster (rozteč): 3.50 mm 734-102/008-000 200 ks
Brand: WAGO
SKU: 543337
Availability: BackOrder

Elektrická zásuvka s šiestimi kontaktmi, detailný pohľad ukazuje uzamykací mechanizmus.

Deratizačná krivka znázorňuje redukciu prúdu pri zvyšujúcej sa okolitej teplote pre pružinový kontakt, vychádzajúc z normy EN 60512-5-2.

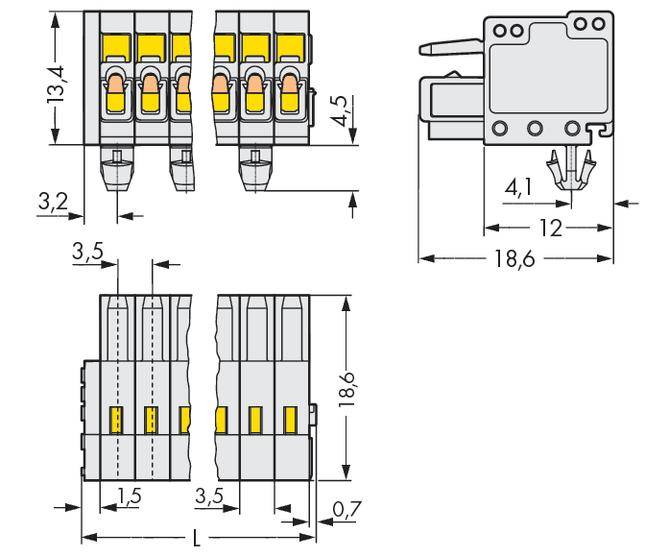

Technický výkres konektora. Zobrazuje rozmery: výška 13,4 mm, šírka 18,6 mm, hĺbka 4,5 mm. Znázornené sú kolíky a pripojenia.

'Obrázky otvorov pre plechovú montáž': Výkres zobrazuje usporiadanie otvorov pre 2-pólové a viacpólové montáže s rozmermi.

1/4

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

734

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet (Veľkosť balenia 200 ks)

Set(y)

Celkom (409,00 € / kus)

409,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Zásuvka MCS MINI

Obsah: 200 ks
Počet riadkov: 1
Počet pólov: 2

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: 734

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 2

Počet pólov: 2

Šírka: 18.90 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 200 ks

AWG max.: 14

AWG min.: 28

Dĺžka izolácie (max.): 7.00 mm

Rozmer.: (d x š x v) 9.20 x 18.90 x 18.60 mm

Pripojenie: pružinová svorka

Materiál puzdra: PA 66

Číslo výrobcu: 734-102/008-000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi

Finálna úprava kontaktu: pocínované

Menovité napätie: 300 V

V: 18.60 mm

Dĺžka: 9.20 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.08 mm²

Smer zástrčky: vodorovne k DPS

Typ: 734-102/008-000

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Počet pólov

WAGO zásuvkové púzdro na kábel 734 Počet pólov 10 734-110/037-000/034-000/050-00 50 ks

Objednávacie číslo:543422

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

475,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 10 Raster (rozteč): 3.50 mm 734-110 50 ks

Objednávacie číslo:543417

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

415,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 10 Raster (rozteč): 3.50 mm 734-110/008-000 50 ks

Objednávacie číslo:543418

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

415,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 10 Raster (rozteč): 3.50 mm 734-110/037-000 50 ks

Objednávacie číslo:543421

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

435,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 10 Raster (rozteč): 3.50 mm 734-110/107-000 50 ks

Objednávacie číslo:543423

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

449,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 11 Raster (rozteč): 3.50 mm 734-111/008-000 50 ks

Objednávacie číslo:543424

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

455,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 11 Raster (rozteč): 3.50 mm 734-111/037-000 50 ks

Objednávacie číslo:543425

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

475,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 11 Raster (rozteč): 3.50 mm 734-111/107-000 50 ks

Objednávacie číslo:543426

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

479,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 12 734-112/037-000/034-000/050-00 25 ks

Objednávacie číslo:543435

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

285,00 €^*

WAGO zásuvkové púzdro na kábel 734 Počet pólov 12 Raster (rozteč): 3.50 mm 734-112 50 ks

Objednávacie číslo:543427

Doručenie: Pi 27. 11.

Conrad Electronic

Min.: 1

Násobky: 1

485,00 €^*

Na stiahnutie

Datasheet

Datasheet 543337 WAGO zásuvkové púzdro na kábel 734 Počet pólov 2 Raster (rozteč): 3.50 mm 734-102/008-000 200 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 543337 WAGO zásuvkové púzdro na kábel 734 Počet pólov 2 Raster (rozteč): 3.50 mm 734-102/008-000 200 ks

Popis

So zacvakávacou pätkou, 2-pólový, rozmer mriežky 3,5 mm, chránený pred chybami, kódovateľný, hrúbka plechu 0,6x1,2 mm, montážne otvory Ø 3,5 mm, s montážnym adaptérom 209-137 aj na TS 35.

Tento text bol preložený strojovo.
