Name: Weidmüller 1003170000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks
Brand: Weidmüller
SKU: 195482
Availability: BackOrder

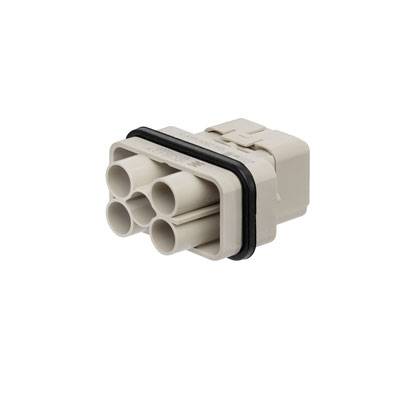

Obdĺžnikový sivý konektor s piatimi kruhovými otvormi a čiernym tesnením, používaný v elektrických aplikáciách.

Kategória výrobku

vložka pinového konektora

Pripojenie

krimpované

Rad

RockStar® HDC HQ

Vlastnosti

sa zliatinou medi

Počet kontaktov

4 + 2 + PE

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 13. 11.

5 Ks

Počet

Celkom (9,49 € / kus)

9,49 €

s DPH

Už len 5 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Vložka do kolíka

HDC HQ 4/2 MC

Technické parametre

Čistá hmotnosť: 23 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 3
Šírka: 22,4 mm
výška 48 mm
Hĺbka: 41,6 mm
Dĺžka základne: 41,6 mm
Veľkosť rámu: HQ
Séria: HQ
Menovité napätie (DIN EN 61984): 690 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 6 kV
Menovitý prúd (DIN EN 61984): 40 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 1 mΩ, ≤ 4 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Párovacie cykly Au: ≥ 500
Typ pripojenia PE: krimpovacie pripojenie
Prierez vodiča AWG (PE), max.: AWG 10
Prierez vodiča AWG (PE), min.: AWG 16
Odizolovacia dĺžka menovitého pripojenia: 9 mm
Dĺžka odizolovania Pripojenie PE: 9 mm
Výška zátky: 48 mm
Počet napájacích kontaktov: 4

Kategória výrobku: vložka pinového konektora

Rad: RockStar® HDC HQ

Vlastnosti: sa zliatinou medi

Pripojenie: krimpované

Počet kontaktov: 4 + 2 + PE

Prierez vodiča (max.): 6 mm²

Pólov: 4
2

Prierez vodiča (min.): 1.5 mm²

Prierez vodiča - výkonový kontakt (max.): 6 mm²

Prierez vodiča - výkonový kontakt (min.): 1.5 mm²

Prierez vodiča - riadiaca kontakt (max.): 2.5 mm²

Prierez vodiča - riadiaca kontakt (min.): 0.14 mm²

Obsah: 1 ks

Počet pólov: áno

: 22.4

: 48 mm

: 41.6 mm

: 690 V

: 6

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 1.5-6 mm²

: 1.5-6 mm²

: 1.5-6 mm²

: ÁNO

: Other copper alloys

: 40 A

: Thermoplastic

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Kategória výrobku

Pólov

Weidmüller 1003170000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Objednávacie číslo:195482

Doručenie: Pi 13. 11.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

9,49 €^*

Weidmüller 1003160000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Objednávacie číslo:195481

Doručenie: Pi 13. 11.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

5,99 €^*

Weidmüller 1003180000 vložka pinového konektora RockStar® HDC HQ 7 + PE krimpované 1 ks

Objednávacie číslo:195483

Doručenie: Pi 13. 11.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

20,99 €^*

Weidmüller 1003190000 vložka pinového konektora RockStar® HDC HQ 7 + PE krimpované 1 ks

Objednávacie číslo:195484

Doručenie: Pi 13. 11.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

19,99 €^*

Weidmüller 1003200000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Objednávacie číslo:195485

Doručenie: Pi 13. 11.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

5,99 €^*

Weidmüller 1003210000 vložka pinového konektora RockStar® HDC HQ 17 + PE krimpované 1 ks

Objednávacie číslo:195486

Doručenie: Ut 15. 12.

Conrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

8,49 €^*

Weidmüller 1498700000 vložka pinového konektora RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202767

Doručenie: Pi 13. 11.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

43,99 €^*

Weidmüller 1498800000 vložka pinového konektora RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202768

Doručenie: Pi 13. 11.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

36,99 €^*

Weidmüller 1498900000 konektorová vložka, zásuvka RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:202769

Doručenie: Pi 13. 11.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

42,99 €^*

Weidmüller 1499000000 konektorová vložka, zásuvka RockStar® HDC HSB 6 + PE skrutkovací 1 ks

Objednávacie číslo:321942

Doručenie: Pi 13. 11.

5 Set(y)Conrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

36,99 €^*

Na stiahnutie

Datasheet

Datasheet 195482 Weidmüller 1003170000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195482 Weidmüller 1003170000 vložka pinového konektora RockStar® HDC HQ 4 + 2 + PE krimpované 1 ks

Popis

Vložka do kolíka. Vložka HDC, vidlica, 690 V, 40 A, počet pólov: 6, krimpovacie pripojenie, veľkosť: HQ. Séria HQ - malé rozmery a napriek tomu veľké. Elektrické parametre hovoria samy za seba. Tu môžu byť tiež použité osvedčené krimpovacie kontakty HD a HX. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 4/2 (+ PE), menovitý prúd: 40/10 A, menovité napätie: 690/250 V, menovité napätie podľa UL/CSA: 600 V AC/DC. Krimpovacie ukončenie.

Tento text bol preložený strojovo.
