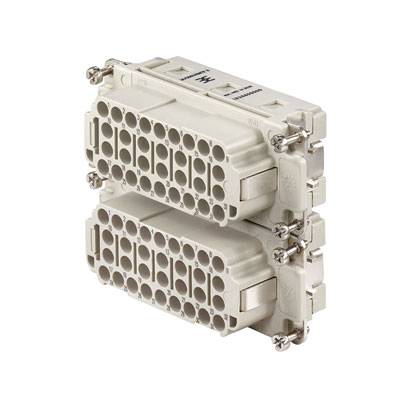

Weidmüller 1018960000 konektorová vložka, zásuvka RockStar® HDC HEE 32 + PE krimpované 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektorová vložka, zásuvka
Pripojenie
krimpované
Rad
RockStar® HDC HEE
Vlastnosti
sa zliatinou medi
Počet kontaktov
32 + PE
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
21,94 €
3
4% = 0,95 €
20,99 €
5
6% = 1,33 €
20,61 €
10
7% = 1,58 €
20,36 €
25
9% = 1,87 €
20,07 €
50
10% = 2,19 €
19,75 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (21,94 € / kus)
26,66 €
-18 %
21,94 €
bez DPH.
Hlavné benefity
Vložka do zásuvky
- HDC HEE 32 FC 33-64
Dodatočné informácie:
Technické parametre
- Čistá hmotnosť: 65 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 34 mm
- výška 36 mm
- Hĺbka: 84,5 mm
- Výška zásuvky: 36 mm
- Dĺžka základne: 84,5 mm
- Veľkosť: 6
- Séria: HEE
- Menovité napätie (DIN EN 61984): 500 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 6 kV
- Menovitý prúd (DIN EN 61984): 16 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Párovacie cykly Au: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodiča AWG (PE), max.: AWG 12
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 7,5 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PH1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Kategória výrobku
konektorová vložka, zásuvka
- Rad
RockStar® HDC HEE
- Vlastnosti
sa zliatinou medi
- Pripojenie
krimpované
- Počet kontaktov
32 + PE
- Prierez vodiča (max.)
4 mm²
- Pólov
32
- Prierez vodiča (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 195681 Weidmüller 1018960000 konektorová vložka, zásuvka RockStar® HDC HEE 32 + PE krimpované 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 195681 Weidmüller 1018960000 konektorová vložka, zásuvka RockStar® HDC HEE 32 + PE krimpované 1 ks
Popis
Vložka do zásuvky. Vložka HDC, zásuvka, 500 V, 16 A, počet pólov: 32, krimpovacie pripojenie, veľkosť: 6. Séria HEE má vysokú hustotu kontaktu a je konštruovaná na základe osvedčených vložiek HE. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 64, menovitý prúd: 16 A, menovité napätie: 500 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.
