Name: Weidmüller 1023320000 vložka pinového konektora RockStar® HDC 6 + 36 + PE krimpované 1 ks
Brand: Weidmüller
SKU: 195798
Availability: BackOrder

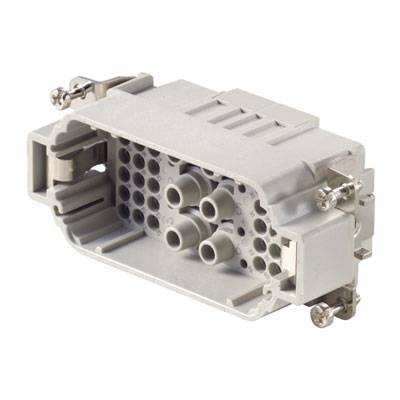

Obdĺžnikový sivý elektrický sieťový adaptér s viacerými okrúhlymi zásuvkami a kovovými upevneniami po stranách.

Kategória výrobku

vložka pinového konektora

Pripojenie

krimpované

Rad

RockStar® HDC

Vlastnosti

sa zliatinou medi

Počet kontaktov

6 + 36 + PE

Datasheety: (PDF)

Doručenie: Ut 3. 11.

5 Ks

Počet

Celkom (19,99 € / kus)

19,99 €

s DPH

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vložka do kolíka

HDC S6 / 36 MC

Technické parametre

Čistá hmotnosť: 60 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 3
Šírka: 34 mm
výška 38,1 mm
Hĺbka: 84,5 mm
Dĺžka základne: 84,5 mm
Veľkosť: 6
Séria: MixMate
Menovité napätie (DIN EN 61984): 690 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 8 kV
Menovitý prúd (DIN EN 61984): 40 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 2 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Párovacie cykly Au: ≥ 500
Typ pripojenia PE: skrutkové spojenie
Prierez vodiča AWG (PE), max.: AWG 10
Prierez vodičov AWG (PE), min.: AWG 20
Odizolovacia dĺžka menovitého pripojenia: 9 mm
Dĺžka odizolovania Pripojenie PE: 13 mm
Uťahovací moment max. Pripojenie PE: 2,5 Nm
Uťahovací moment min. Pripojenie PE: 2 Nm
Upevňovacia skrutka: M 5
Krížové zahĺbenie čepele: Gr. PH2
Slot pre veľkosť čepele (pripojenie PE): SD 1,2 x 6,5
Výška zátky: 38,1 mm
Počet napájacích kontaktov: 6

Kategória výrobku: vložka pinového konektora

Rad: RockStar® HDC

Vlastnosti: sa zliatinou medi

Pripojenie: krimpované

Počet kontaktov: 6 + 36 + PE

Prierez vodiča (max.): 6 mm²

Pólov: 6
36

Prierez vodiča (min.): 1.5 mm²

Prierez vodiča - výkonový kontakt (max.): 6 mm²

Prierez vodiča - výkonový kontakt (min.): 1.5 mm²

Prierez vodiča - riadiaca kontakt (max.): 2.5 mm²

Prierez vodiča - riadiaca kontakt (min.): 0.5 mm²

Obsah: 1 ks

Počet pólov: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Kategória výrobku

Weidmüller 1023320000 vložka pinového konektora RockStar® HDC 6 + 36 + PE krimpované 1 ks

Objednávacie číslo:195798

Doručenie: Ut 3. 11.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

19,99 €^*

Weidmüller 1023210000 konektorová vložka, zásuvka RockStar® HDC 4 + PE skrutkovací 1 ks

Objednávacie číslo:195787

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

34,99 €^*

Weidmüller 1023220000 vložka pinového konektora RockStar® HDC 4 + PE skrutkovací 1 ks

Objednávacie číslo:195788

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

37,99 €^*

Weidmüller 1023230000 konektorová vložka, zásuvka RockStar® HDC 4 + 2 + PE skrutkovací 1 ks

Objednávacie číslo:195789

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

45,99 €^*

Weidmüller 1023240000 vložka pinového konektora RockStar® HDC 4 + 2 + PE skrutkovací 1 ks

Objednávacie číslo:195790

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

38,99 €^*

Weidmüller 1023250000 konektorová vložka, zásuvka RockStar® HDC 4 + 8 + PE skrutkovací 1 ks

Objednávacie číslo:195791

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

39,99 €^*

Weidmüller 1023260000 vložka pinového konektora RockStar® HDC 4 + 8 + PE skrutkovací 1 ks

Objednávacie číslo:195793

Doručenie: Ut 3. 11.

5 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

35,99 €^*

Weidmüller 1023270000 konektorová vložka, zásuvka RockStar® HDC 8 + 24 + PE krimpované 1 ks

Objednávacie číslo:195794

Doručenie: Ut 29. 12. 2026

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

23,99 €^*

Weidmüller 1023290000 vložka pinového konektora RockStar® HDC 8 + 24 + PE krimpované 1 ks

Objednávacie číslo:195795

Doručenie: Št 28. 1. 2027

Conrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

24,99 €^*

Weidmüller 1023310000 konektorová vložka, zásuvka RockStar® HDC 6 + 36 + PE krimpované 1 ks

Objednávacie číslo:195797

Doručenie: Ut 3. 11.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

20,99 €^*

Na stiahnutie

Datasheet

Datasheet 195798 Weidmüller 1023320000 vložka pinového konektora RockStar® HDC 6 + 36 + PE krimpované 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195798 Weidmüller 1023320000 vložka pinového konektora RockStar® HDC 6 + 36 + PE krimpované 1 ks

Popis

Vložka do kolíka. Vložka HDC, vidlica, 690 V, 40 A, počet pólov: 42, krimpovacie pripojenie, veľkosť: 6. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Krimpovacie ukončenie.
