Weidmüller 1651170000 vložka pinového konektora RockStar® HDC HDD 42 + PE krimpované 1 ks

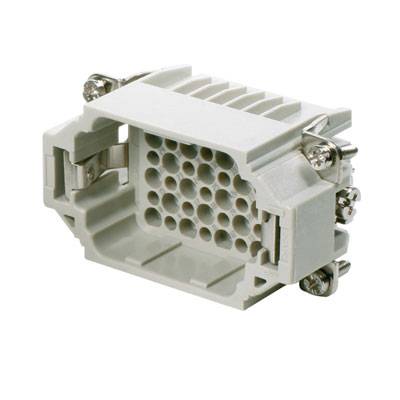

Obdĺžnikový priemyselný konektor zo sivého plastu s viacerými kruhovými pólmi v strede a štyrmi skrutkami na stranách.
Kategória výrobku
vložka pinového konektora
Pripojenie
krimpované
Rad
RockStar® HDC HDD
Vlastnosti
sa zliatinou medi
Počet kontaktov
42 + PE
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 9. 11.
5 Ks
Počet
Celkom (27,99 € / kus)
27,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Už len 5 Ks skladom!
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Vložka do kolíka

  • HDC HDD 42 MC

Technické parametre

  • Čistá hmotnosť: 45 g
  • Limitná teplota: -40 ° C ... 125 °C
  • Izolačný odpor: 1010 Ω
  • Stupeň znečistenia: 3
  • Šírka: 34 mm
  • výška 35 mm
  • Hĺbka: 64 mm
  • Dĺžka základne: 64 mm
  • Veľkosť: 4
  • Séria: HDD
  • Menovité napätie (DIN EN 61984): 250 V
  • Menovité napätie podľa UL / CSA: 600 V AC / DC
  • Menovité impulzné napätie (DIN EN 61984): 4 kV
  • Menovitý prúd (DIN EN 61984): 10 A
  • Trieda horľavosti podľa UL 94: V-0
  • Objemový odpor: ≤ 4 mΩ
  • Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
  • Skupina izolačných materiálov: IIIa
  • Párovacie cykly Ag: ≥ 500
  • Párovacie cykly Au: ≥ 500
  • Typ pripojenia PE: skrutkové spojenie
  • Prierez vodičov AWG (PE), max.: AWG 14
  • Prierez vodičov AWG (PE), min.: AWG 20
  • Odizolovacia dĺžka menovitého spojenia: 8 mm
  • Dĺžka odizolovania Pripojenie PE: 10 mm
  • Uťahovací moment max. Pripojenie PE: 1,5 Nm
  • Uťahovací moment min. Pripojenie PE: 1,2 Nm
  • Upevňovacia skrutka: M 4
  • Krížové zahĺbenie čepele: Gr. PZ1
  • Slot pre veľkosť čepele (pripojenie PE): SD 0,6 x 3,5, SD 0,8 x 4,0
  • Výška zátky: 35 mm
Kategória výrobku

vložka pinového konektora

Rad

RockStar® HDC HDD

Vlastnosti

sa zliatinou medi

Pripojenie

krimpované

Počet kontaktov

42 + PE

Prierez vodiča (max.)

2.5 mm²

Pólov

42

Prierez vodiča (min.)

0.14 mm²

Obsah

1 ks

Počet pólov

áno

34

35 mm

64 mm

250 V

42

Pin

-40-125 °C

V0

4 kV

Crimp connection

Silver

3

0.5-2.5 mm²

0.5-2.5 mm²

0.5-2.5 mm²

0.14-2.05 mm²

ÁNO

Other copper alloys

10 A

Thermoplastic

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 202850 Weidmüller 1651170000 vložka pinového konektora RockStar® HDC HDD 42 + PE krimpované 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 202850 Weidmüller 1651170000 vložka pinového konektora RockStar® HDC HDD 42 + PE krimpované 1 ks

Informácie

Informácie 202850 Weidmüller 1651170000 vložka pinového konektora RockStar® HDC HDD 42 + PE krimpované 1 ks

Popis

Vložka do kolíka. Vložka HDC, vidlica, 250 V, 10 A, počet pólov: 42, krimpovacie pripojenie, veľkosť: 4. Séria HDD s otočenými lisovacími kontaktmi je navrhnutá pre vysoký počet pólov v najmenšom priestore. Vďaka menšiemu dizajnu užívatelia šetria miesto pri inštalácii bez toho, aby museli obmedzovať počet pólov. Úroveň pripojenia vodiča je navrhnutá ako krimpovací kontakt. Osvedčená technológia lisovaného spojenia sa používa už desaťročia. Krimpovacie kontakty nie sú súčasťou dodávky vložiek. Počet pólov: 42, menovitý prúd: 10 A, menovité napätie: 250 V, menovité napätie podľa UL / CSA: 600 V AC / DC. Krimpovacie ukončenie.

Tento text bol preložený strojovo.
