Name: Weidmüller zásuvková lišta (štandardná) RSV Počet pólov 36 Raster (rozteč): 5 mm 1419100000 10 ks
Brand: Weidmüller
SKU: 324003
Availability: BackOrder

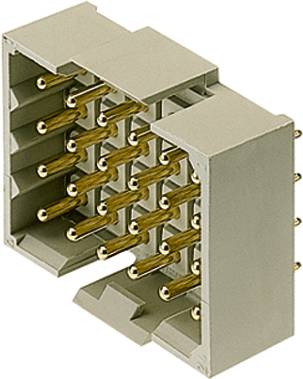

Viacpólový elektrický konektor v tvare kocky, béžovej farby, s viacerými štvorcovými otvormi na pripojenie káblov.

Kategória výrobku

zásuvková lišta (štandardná)

Prevedenie

zásuvka, vstavateľná

Počet riadkov

Rad

RSV

Raster (rozteč)

5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

5 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (59,99 € / kus)

59,99 €

s DPH

Už len 5 Set(y) skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 10 ks
Počet riadkov: 4
Počet pólov: 36

Technické parametre

Kategória výrobku: zásuvková lišta (štandardná)

Prevedenie: zásuvka, vstavateľná

Počet riadkov: 4

Typ zapojenia konektora: wire to board

Rad: RSV

Raster (rozteč): 5 mm

Počet kontaktov v rade: 9

Počet pólov: 36

Šírka: 33 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 10 ks

AWG max.: 12

AWG min.: 26

Rozmer.: (d x š x v) 68 x 33 x 132 mm

Pripojenie: krimpované

Materiál puzdra: termoplast

Číslo výrobcu: 1419100000

Farba: sivá

Priemyslové balenie: áno

Izolačný materiál: termoplast

Materiál kontaktu: zliatina medi

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 600 V

V: 132 mm

Dĺžka: 68 mm

Maximálny prierez: 3.3088 mm²

Prierez min: 0.1288 mm²

Spĺňa RoHS: áno

: IP20 (v zapojenom stave)

Max. teplota: +100 °C

Min. teplota: -25 °C

Typ: RSV1,6 S36 GR BX

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Počet pólov

Počet riadkov

Prevedenie

Šírka

Weidmüller konektor do DPS RSV Počet pólov 12 Raster (rozteč): 5 mm 1416100000 25 ks

Objednávacie číslo:321641

Doručenie: St 4. 11.

5 Set(y)Conrad Electronic

10 A

zástrčka, vstaviteľná

138 mm

Min.: 1

Násobky: 1

77,99 €^*

Weidmüller konektor do DPS RSV Počet pólov 18 Raster (rozteč): 5 mm 1444500000 25 ks

Objednávacie číslo:321792

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

23.8 mm

Min.: 1

Násobky: 1

529,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 18 Raster (rozteč): 5 mm 1444900000 25 ks

Objednávacie číslo:324006

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

23.8 mm

Min.: 1

Násobky: 1

545,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1418100000 20 ks

Objednávacie číslo:321665

Doručenie: St 4. 11.

5 Set(y)Conrad Electronic

10 A

zástrčka, vstaviteľná

33 mm

Min.: 1

Násobky: 1

87,99 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1418500000 20 ks

Objednávacie číslo:321670

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

28.8 mm

Min.: 1

Násobky: 1

559,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1445400000 20 ks

Objednávacie číslo:321801

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

28.8 mm

Min.: 1

Násobky: 1

1 015,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 24 Raster (rozteč): 5 mm 1445500000 20 ks

Objednávacie číslo:321802

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

28.8 mm

Min.: 1

Násobky: 1

569,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 36 Raster (rozteč): 5 mm 1446400000 10 ks

Objednávacie číslo:321810

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

28.8 mm

Min.: 1

Násobky: 1

759,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 36 Raster (rozteč): 5 mm 1446500000 10 ks

Objednávacie číslo:321811

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

28.8 mm

Min.: 1

Násobky: 1

425,00 €^*

Weidmüller konektor do DPS RSV Počet pólov 4 Raster (rozteč): 5 mm 1413900000 100 ks

Objednávacie číslo:321619

Doručenie: Št 14. 1. 2027

Conrad Electronic

14 A

zástrčka, rovná

18.8 mm

Min.: 1

Násobky: 1

695,00 €^*

Na stiahnutie

Datasheet

Datasheet 324003 Weidmüller zásuvková lišta (štandardná) RSV Počet pólov 36 Raster (rozteč): 5 mm 1419100000 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 324003 Weidmüller zásuvková lišta (štandardná) RSV Počet pólov 36 Raster (rozteč): 5 mm 1419100000 10 ks

Popis

Konektor PCB. Zástrčka, 5,00 mm, počet pólov: 36, krimpovacie pripojenie, upínacia plocha, menovité pripojenie, max.: 3,31 mm², krabica. Obdĺžnikový konektor na použitie s krimpovacími kontaktmi. Môžu byť použité ako voľná spojka, tak aj s variantmi dosky plošných spojov. Lisovacie kontakty preukázali vysokú hustotu balenia. Tu sa používajú kontakty CS 1.6 alebo CB 1.6. Konektory môžu byť kódované a zaistené pomocou náprotivku. Dodávka prebieha v kartónovej škatuli. 0,13 - 3,31 mm² (IEC) / 26 - 12 AWG (UL), 630 V (IEC) / 600 V (UL), 17 A (IEC) / 10 A (UL).

Tento text bol preložený strojovo.
