Yageo Nexensos M422 32208520 teplotný senzor, Pt100, -70 do +500 °C | Conrad Electronic

Kovový smerový stĺpik s modrými a bielymi pruhmi, namontovaný na dvoch tyčiach, slúži na vyznačenie okraja vozovky.

Ilustračný obrázok

Kovový smerový stĺpik s modrými a bielymi pruhmi, namontovaný na dvoch tyčiach, slúži na vyznačenie okraja vozovky.

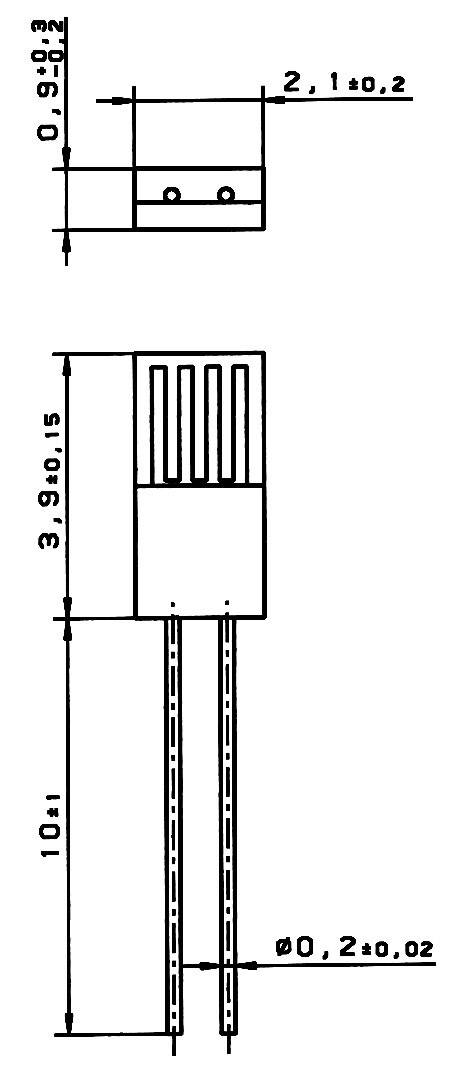

Technický výkres elektronickej súčiastky s rozmermi. Hore: obdĺžnikový tvar s dvoma otvormi. Dole: podlhovastý prvok so štyrmi vertikálnymi pruhmi a dvoma nožičkami.

1/2

Ilustračný obrázok

Kategória výrobku

teplotný senzor

Vyhotovenie (senzory)

Pt100

Max. teplotný rozsah

+500 °C

Pripojenie

spájkovacia piny

Design

radiálne vývody

Datasheety: (PDF)

Yageo Nexensos

Doručenie: Št 10. 9.

279 Ks (Posledné kusy skladom)

Počet

Ks

Celkom (1,46 € / kus)

1,46 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Platinový teplotný senzor

Dodatočné informácie:

Technické parametre

Signál: DIN EN 60751

Kategória výrobku: teplotný senzor

Typ: M422

Vyhotovenie (senzory): Pt100

Min. teplotný rozsah: -70 °C

Max. teplotný rozsah: +500 °C

Rozsah merania teploty: -70 do +500 °C

Pripojenie: spájkovacia piny

Design: radiálne vývody

Trieda presnosti: B (F0.30)

Zemný odpor: 100 Ω

Teplotný koeficient: 3850 ppm/K

Dĺžka: 3.9 mm

Šírka: 2.1 mm

Rozmer.: (d x š) 3.9 mm x 2.1 mm

Prevedenie: Číslo 32 208 520

Tolerancia: trieda B

Typ: M422

Prevádzková teplota: -70 - +500 °C

Na stiahnutie

Datasheet

Datasheet 181250 Yageo Nexensos M422 32208520 teplotný senzor, Pt100, -70 do +500 °C

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 181250 Yageo Nexensos M422 32208520 teplotný senzor, Pt100, -70 do +500 °C

Popis

Platinový teplotný senzor sa používa v oblasti automobilizmu, domácich zariadení, klimatizačnej a vykurovacej techniky, procesnom priemysle a medicínskej technike.

Prevedenie

S prípojným vodičom s dĺžkou 10 mm(NiPt plášťový drôt).
