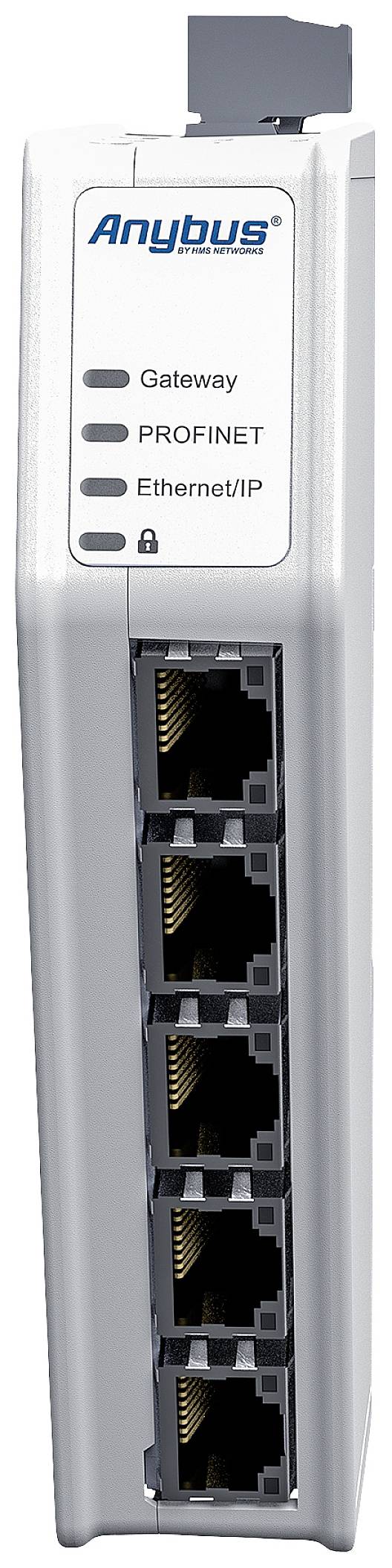

Anybus ABC4013 konvertor rozhrania Profinet, Ethernet/IP, Priemyselný Ethernet, Brána, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
16 Ks
Počet
Celkom (695,12 € / kus)
695,12 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Anybus Communicator - PROFINET IO Device - EtherNet/IP adaptér
- Okamžitý prenos dát
- Hardvérovo akcelerovaná endian konverzia (bajtová výmena)
Technické parametre
- Rozmery (D x Š x V) so sériovým portom a napájacou zástrčkou: 98 x 27 x 144 mm
- Čistá hmotnosť: 150 g
- Tlačidlá a spínače: Resetovacie tlačidlo a bezpečnostný spínač
- LED: Zobrazenie stavu pre bránu, ako aj pre sieť 1 a sieť 2
- Trieda ochrany IP: IP20
- Materiál puzdra: PC ABS, UL 94 VO
- Montáž: DIN lišta (35 * 7,5/15)
- ŽIVOTNÉ PROSTREDIE
- Prevádzková teplota: -25 až 70°C
- Skladovacia teplota: 40 až 85 °C
- Relatívna vlhkosť: 0-95% bez kondenzácie
- Inštalačná výška: do 2 000 m
- Spotreba prúdu: Typické hodnoty: 160 mA pri 24 V, maximálne 400 mA pri 12 V
- Napájanie: 3-kolíková skrutková svorka
- Ochrana: ochrana proti prepólovaniu a skratu
- ETHERNETOVÉ PRIPOJENIA
- Pripojenia: 2+2 x Ethernet
- Izolácia: Galvanická izolácia
- Prenosová rýchlosť: 10/100 Mbit/s plne duplexná
- Konektor: RJ45
- Prepínač: Prepínač s dvomi portami
- ETHERNET/IP
- Prevádzkový režim: adaptér (slave)
- Správy: implicitné a explicitné
- Maximálny počet pripojení skenera: 1 vstup/výstup (pripojenie „výhradný vlastník“) 3 pripojenia „len na počúvanie“ alebo „iba vstup“
- Veľkosť vstupných údajov: 1 448 bajtov (s „veľkým otvoreným dopredu“)
- Veľkosť výstupných dát: 1 448 bajtov (s „veľkým otvoreným dopredu“)
- Redundancia siete: Device Level Ring (DLR), založená na majáku
- Rýchle pripojenie: Trieda B
- Minimálny čas cyklu: 1 ms pre pripojenia triedy 1, 100 ms pre pripojenia triedy 3
- Súbor EDS: K dispozícii
- PROFINET
- Prevádzkový režim: PROFINET IO zariadenie (slave)
- Trieda: A, B
- Komunikačné kanály: Kanál v reálnom čase (RT)
- Veľkosť vstupných dát: 1 024 bajtov
- Veľkosť výstupných dát: 1 024 bajtov
- Minimálna doba cyklu: 1 ms
- Maximálny počet pripojení: 1 vzťah aplikácie IO Controller + 2 vzťahy aplikácie prístupu k zariadeniu
- Trieda zaťaženia siete: Trieda III
- Záznamy I&M: Údaje výrobcu (I&M0), informácie o značke (I&M1), dátum/čas (I&M2), popis (I&M3)
- SNMP: Dostupné
- Súbor GSDML: K dispozícii
- CERTIFIKÁCIE A ŠTANDARDY
- UL: Číslo súboru CULUS E214107
- CE: 2014/30/EÚ
- KC: Komunikátor RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Prostredie: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, Kabína IEC 60068-2-78, Kabína IEC 60068-2-78
- Vibrácie a otrasy: IEC 60068-2-27, IEC 60068-2-6
- Likvidácia: WEE
- KONFIGURÁCIA
- Konfiguračný softvér: Webová konfigurácia
- Konfiguračné porty: Vyhradený 10/100 Mbps RJ45 Ethernet konfiguračný port a ďalšie ethernetové porty
- BEZPEČNOSŤ
- Zabezpečené spustenie: Zabezpečuje pravosť softvéru
- Security Switch: Fyzický prepínač, ktorý povoľuje/zakazuje prístup k webovému konfiguračnému rozhraniu
- Kategória výrobku
konvertor rozhrania
- Rozhranie
Profinet
Ethernet/IP
Priemyselný Ethernet
Brána
- Typ
ABC4013
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
12-30Vdc
- Prevádzková teplota
-25 do +70 °C
- Rozmer.
(š x v) 27 mm x 144 mm
- Max. odber prúdu
400 mA
- V
144 mm
- Šírka
27 mm
- Číslo výrobcu
ABC4013
- Príkon prúdu
160 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2637479 Anybus ABC4013 konvertor rozhrania Profinet, Ethernet/IP, Priemyselný Ethernet, Brána, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2637479 Anybus ABC4013 konvertor rozhrania Profinet, Ethernet/IP, Priemyselný Ethernet, Brána, 24 V/DC
Informácie
Informácie 2637479 Anybus ABC4013 konvertor rozhrania Profinet, Ethernet/IP, Priemyselný Ethernet, Brána, 24 V/DC
Popis

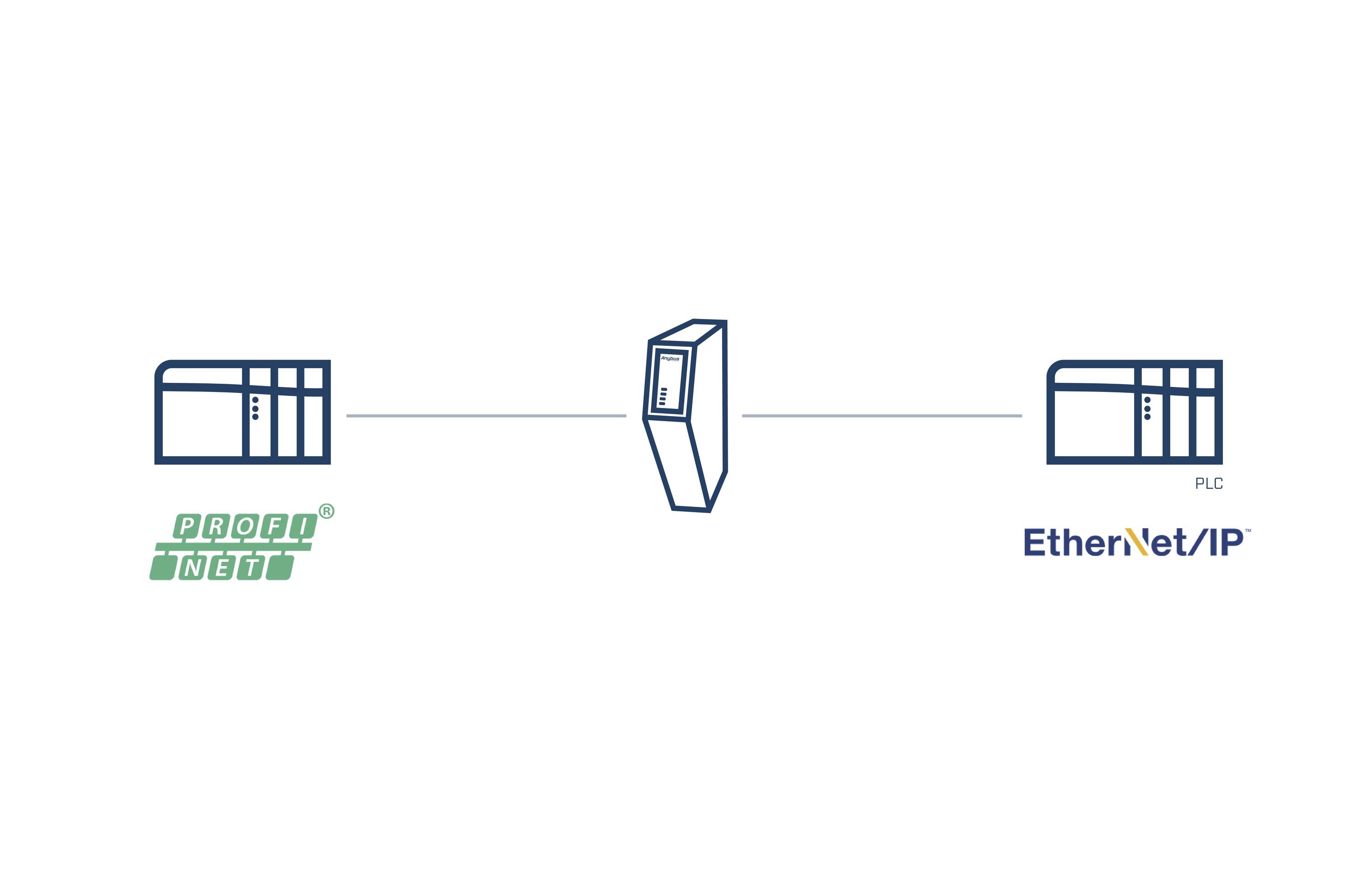

Komunikátor Anybus PROFINET IO-Devi – adaptér EtherNet/IP je priemyselný prevodník protokolov, ktorý umožňuje bezproblémovú výmenu dát medzi sieťami PROFINET a EtherNet/IP.
Komunikátor Anybus zaisťuje spoľahlivý, bezpečný a rýchly prenos dát medzi rôznymi priemyselnými ethernetovými a zbernicovými sieťami. Tieto samostatné brány sa ľahko uvádzajú do prevádzky a umožňujú transparentnú výmenu údajov medzi PLC, takže môžete integrovať staršie poľné zariadenia do moderných priemyselných sietí s minimálnymi zmenami softvéru.
Komunikátor Anybus je založený na osvedčenom sieťovom procesore Anybus NP40, ktorý sa vyznačuje kompatibilitou so sieťovými požiadavkami, vysokým výkonom a spoľahlivosťou. Výmena dát medzi PLC rôznych sietí umožňuje veľmi rýchly prenos dát až do 1500 bajtov v každom smere, čo spĺňa väčšinu požiadaviek súčasných a budúcich riadiacich aplikácií.
Uvedenie do prevádzky je rýchle a jednoduché vďaka intuitívnej konfigurácii, ľahko zrozumiteľnej dokumentácii a inteligentnému dizajnu hardvéru a krytu.
Vynikajúci výkon
Okamžitý prenos dát - Čas potrebný na prenos dát medzi dvoma PLC sa skladá z času cyklu prvej siete a času cyklu druhej siete. Interný prenos dát v komunikátore je zanedbateľný, pretože zodpovedá prirodzeným výkyvom v časoch sieťových cyklov (jitter).
Hardvérovo akcelerovaná endian konverzia (bajtová výmena)
Komunikátory môžu upravovať reprezentáciu údajov (endianness) pomocou hardvérovo akcelerovanej endianovej konverzie, aby sa zabezpečilo správne zobrazenie údajov v každom PLC. Rôzne časti rozsahu údajov môžete dokonca konvertovať rôznymi spôsobmi, aby ste spracovali rôzne typy údajov. Toto nemá žiadny vplyv na výkon, zbavuje PLC úlohy konverzie dát a zjednodušuje programovanie PLC.
Jednoduché nastavenie
Vyhradený konfiguračný port Ethernet – nie sú potrebné žiadne špeciálne káble.
Intuitívne webové konfiguračné rozhranie s funkciou drag-and-drop – nevyžaduje sa žiadna inštalácia ďalšieho softvéru.
Predné konektory uľahčujú pripojenie káblov a tenký tvar šetrí miesto na DIN lište.
Riešenie problémov prostredníctvom výkonných diagnostických funkcií vrátane monitorovania živých údajov, stavovej obrazovky a balíka podpory.
Najnovšie bezpečnostné funkcie
Funkcia zabezpečeného bootovania na detekciu manipulácie s firmvérom a ochranu pred útokmi a infekciami škodlivého softvéru. Bezpečnostný prepínač, ktorý uzamkne vašu konfiguráciu a zabráni akémukoľvek neoprávnenému prístupu.
Pre priemyselné prostredie
Robustné, kompaktné puzdro
Priemyselné komponenty sú testované a certifikované podľa noriem UL.
Široký teplotný rozsah, -25 °C až 70 °C
Montáž na DIN lištu pre inštaláciu v blízkosti pripojených zariadení, čím sa znižuje námaha pri zapojení.
Tento text bol preložený strojovo.
Komunikátor Anybus zaisťuje spoľahlivý, bezpečný a rýchly prenos dát medzi rôznymi priemyselnými ethernetovými a zbernicovými sieťami. Tieto samostatné brány sa ľahko uvádzajú do prevádzky a umožňujú transparentnú výmenu údajov medzi PLC, takže môžete integrovať staršie poľné zariadenia do moderných priemyselných sietí s minimálnymi zmenami softvéru.
Komunikátor Anybus je založený na osvedčenom sieťovom procesore Anybus NP40, ktorý sa vyznačuje kompatibilitou so sieťovými požiadavkami, vysokým výkonom a spoľahlivosťou. Výmena dát medzi PLC rôznych sietí umožňuje veľmi rýchly prenos dát až do 1500 bajtov v každom smere, čo spĺňa väčšinu požiadaviek súčasných a budúcich riadiacich aplikácií.
Uvedenie do prevádzky je rýchle a jednoduché vďaka intuitívnej konfigurácii, ľahko zrozumiteľnej dokumentácii a inteligentnému dizajnu hardvéru a krytu.
Vynikajúci výkon
Okamžitý prenos dát - Čas potrebný na prenos dát medzi dvoma PLC sa skladá z času cyklu prvej siete a času cyklu druhej siete. Interný prenos dát v komunikátore je zanedbateľný, pretože zodpovedá prirodzeným výkyvom v časoch sieťových cyklov (jitter).
Hardvérovo akcelerovaná endian konverzia (bajtová výmena)
Komunikátory môžu upravovať reprezentáciu údajov (endianness) pomocou hardvérovo akcelerovanej endianovej konverzie, aby sa zabezpečilo správne zobrazenie údajov v každom PLC. Rôzne časti rozsahu údajov môžete dokonca konvertovať rôznymi spôsobmi, aby ste spracovali rôzne typy údajov. Toto nemá žiadny vplyv na výkon, zbavuje PLC úlohy konverzie dát a zjednodušuje programovanie PLC.
Jednoduché nastavenie
Vyhradený konfiguračný port Ethernet – nie sú potrebné žiadne špeciálne káble.
Intuitívne webové konfiguračné rozhranie s funkciou drag-and-drop – nevyžaduje sa žiadna inštalácia ďalšieho softvéru.
Predné konektory uľahčujú pripojenie káblov a tenký tvar šetrí miesto na DIN lište.
Riešenie problémov prostredníctvom výkonných diagnostických funkcií vrátane monitorovania živých údajov, stavovej obrazovky a balíka podpory.
Najnovšie bezpečnostné funkcie
Funkcia zabezpečeného bootovania na detekciu manipulácie s firmvérom a ochranu pred útokmi a infekciami škodlivého softvéru. Bezpečnostný prepínač, ktorý uzamkne vašu konfiguráciu a zabráni akémukoľvek neoprávnenému prístupu.
Pre priemyselné prostredie
Robustné, kompaktné puzdro
Priemyselné komponenty sú testované a certifikované podľa noriem UL.
Široký teplotný rozsah, -25 °C až 70 °C
Montáž na DIN lištu pre inštaláciu v blízkosti pripojených zariadení, čím sa znižuje námaha pri zapojení.
Tento text bol preložený strojovo.
Požiadavky na systém
- Chrome
Hrana
webový prehliadač Firefox
