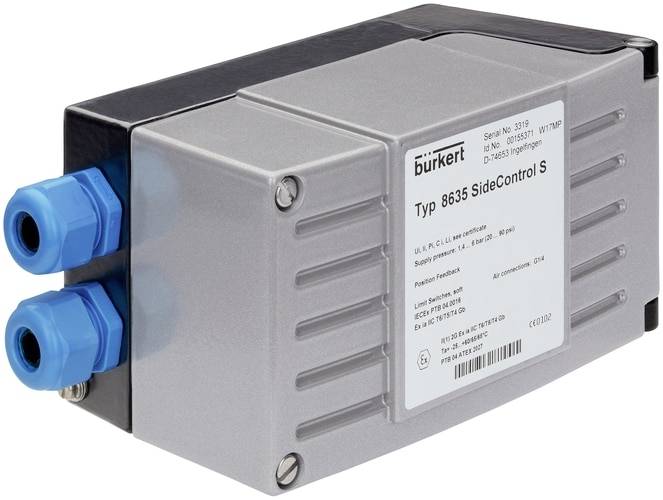

Ilustračný obrázok
Bürkert nastavovací regulátor 150347 8635 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 929,00 € / kus)
1 929,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Polohovač BOČNÉ OVLÁDANIE
- Kompaktný a robustný dizajn
- Jednoduché uvedenie do prevádzky vďaka funkcii TUNE
- Dynamický riadiaci systém bez spotreby vzduchu pri nastavení
- Iskrovo bezpečné podľa ATEX II 2 (1) G Ex ia IIC T6 Gb
- Voliteľne s integrovaným procesným regulátorom
Technické parametre
- Riadenie / spätná väzba - interná spätná väzba koncovej polohy: 0 ST
- Riadenie / spätná väzba - externá spätná väzba koncovej polohy: 0 ST
- Riadenie / spätná väzba - spätná väzba koncovej polohy Jednosmerné napätie: Nie
- Riadenie / spätná väzba - spätná väzba koncovej polohy Striedavé napätie: Nie
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť disku 63 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: Áno
- Ovládanie / spätná väzba - typ snímača polohy: diaľkový
- Riadenie / spätná väzba - signál snímača polohy: potenciometer
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Riadenie / spätná väzba - dĺžka pripojenia snímača polohy: 300 mm
- Tlak a teplota - Teplota okolia min: -25 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora NPN: Nie
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora PNP: No
- Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora NPN: Nie
- Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora PNP: No
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Vlastnosti - Funkcia: Polohovač
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: CLASSIC - Pohon
- Vlastnosti zariadenia - Hlavný ventil s integrovanou škrtiacou klapkou: Škrtiaca klapka s drážkou pre skrutku
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 115 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 2 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/linkové pripojenie - Linkové pripojenie 2 Typ: Systémové interné
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Pripojenie procesu / vedenia - pripojenie vedenia 3 predmontované: tlmič hluku
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/4
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
- Napätie - napätie min / menovité napätie: 10,2 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Áno
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - Pneumatická funkcia 1 dvojčinná: Nie
- Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: IECEx, ATEXIECEx, ATEX
- Typ schválenia: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 Gb
- Kategória výrobku
nastavovací regulátor
- Prevádzková teplota
-25 °C (min)
- Min. prevádzková teplota
-25 °C
- Číslo výrobcu
150347
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Prevádzkové medium
stlačený vzduch
- Min. prevádzkové napätie
10.2 V
- Menovitá vzdialenosť
2 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
Na stiahnutie
Datasheet
Datasheet 3046777 Bürkert nastavovací regulátor 150347 8635 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046777 Bürkert nastavovací regulátor 150347 8635 1 ks
Popis
Polohovač SideControl typ 8635 je elektropneumatický polohovadlo v dvojvodičovej technológii pre pneumaticky ovládané procesné ventily s lineárnymi alebo rotačnými pohonmi. Spracovanie signálov, regulácia a riadenie vnútorného riadiaceho systému prebieha prostredníctvom mikroprocesorom riadenej elektroniky. Implementovaná softvérová funkcia Autotune umožňuje automatické prispôsobenie regulátora polohy použitému regulačnému ventilu. Polohovač sa pohodlne parametrizuje a ovláda pomocou troch ovládacích tlačidiel a displeja s textom. Nastavenie decentralizovaného riadiaceho systému je možné pri vybavení procesným regulátorom s PID správaním. Voliteľne je polohovač SideControl typ 8635 schválený na použitie v nebezpečných priestoroch (zóna 1) podľa ATEX. Vďaka svojej kompaktnej a robustnej konštrukcii je kryt vhodný pre použitie v chemickom a procesnom inžinierstve.
