Bürkert nastavovací regulátor 306922 8692 1 ks

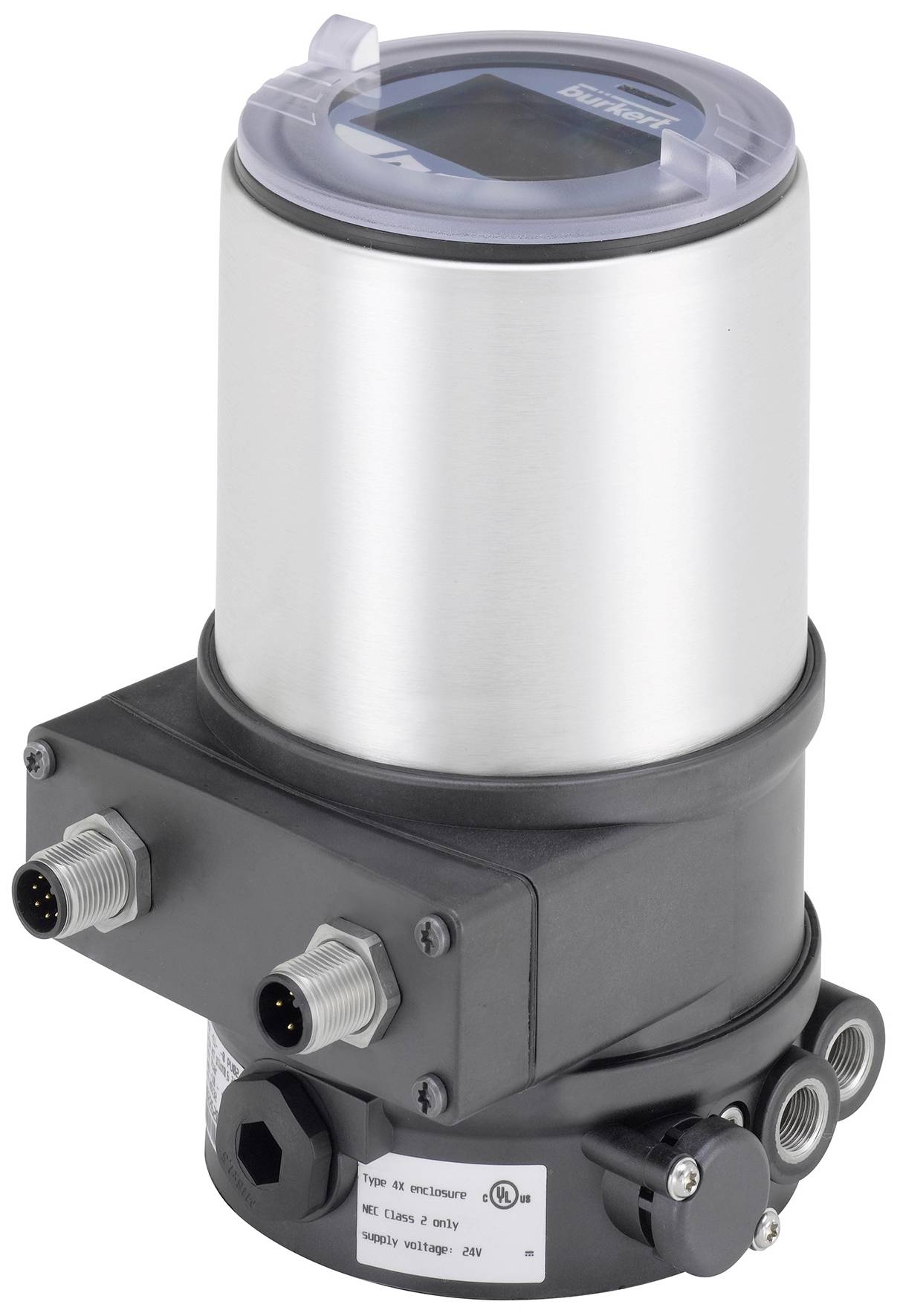

Strieborné valcovité zariadenie s čiernou základňou a dvoma káblovými prípojkami, pravdepodobne elektrický senzor alebo motor.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (1 047,97 € / kus)

1 047,97 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Polohovač horný 70mm pre pohon 230X

Kompaktné a robustné prevedenie z nehrdzavejúcej ocele
Najjednoduchšie uvedenie do prevádzky s automatickou funkciou X-Tune
Bezdotykový snímač polohy
Integrované ovládanie prietoku vzduchu a ventilácia pružinovej komory
Systémová zbernica EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 alebo Bürkert (büS)

Technické parametre

Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: Áno
Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: č
Riadenie / spätná väzba - typ snímača polohy: vnútorne lineárny
Riadenie / spätná väzba - signál snímača polohy: digitálny 14-bit
Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Vstupy/Výstupy - Analógové napätie typu Vstup 1: 0-5/10 V
Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
Vlastnosti - Funkcia: Polohovač
Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
Vlastnosti zariadenia - typ montáže: ELEMENT - pohon
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 130 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 2,5 mm
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
Napätie - Napätie min / Menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - Napájacie napätie interné v systéme: Nie
Napätie - napájacie napätie cez BUS: Nie
Napätie - Napájacie napätie cez izolačnú bariéru: Nie
Napätie - Galvanicky oddelené napájanie pohonu: Nie
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - Pneumatická funkcia 1 dvojčinná: Nie
Prevádzkový režim - Pneumatická funkcia 1 jednočinná: Áno
Typ schválenia: ULUL
Typ schválenia: UL Zoznam cULus

Kategória výrobku: nastavovací regulátor

Číslo výrobcu: 306922

Pripojenie: Skrutkové svorky s káblovým vstupom

Min. prevádzkové napätie: 24 V

Menovitá vzdialenosť: 2.5 mm

Prevádzkové napätie max.: 24 V

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047050 Bürkert nastavovací regulátor 306922 8692 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047050 Bürkert nastavovací regulátor 306922 8692 1 ks

Popis

Kompaktný polohovač typu 8692 je určený na integrované pripojenie k pneumatickým pohonom série procesných regulačných ventilov Typ 23xx/2103 a je špeciálne navrhnutý pre požiadavky hygienických podmienok procesu. Riadiaci vzduch je vedený do pohonu integrovaný bez externých hadíc. Jednoduché ovládanie a výber rozsiahlych doplnkových softvérových funkcií sa vykonáva cez veľký grafický displej s podsvietením a membránovou klávesnicou alebo cez COMMUNICATOR.

Regulátor polohy zisťuje polohu ventilu bez opotrebenia pomocou bezkontaktného analógového snímača polohy. Integrované diagnostické funkcie možno použiť na monitorovanie prevádzkových podmienok regulačného ventilu. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie.

Kryt vyrobený z chemicky odolných materiálov sa ľahko čistí a ponúka praktické IP krytie pre použitie v hygienických procesných technológiách v potravinárskom, nápojovom a farmaceutickom priemysle. V kombinácii s pohonmi Bürkert zo série ELEMENT umožňuje systém pneumatického pohonu ventiláciu komory pružiny, ktorá zabraňuje kontaminácii komôr pohonu z okolia.

Tento text bol preložený strojovo.
