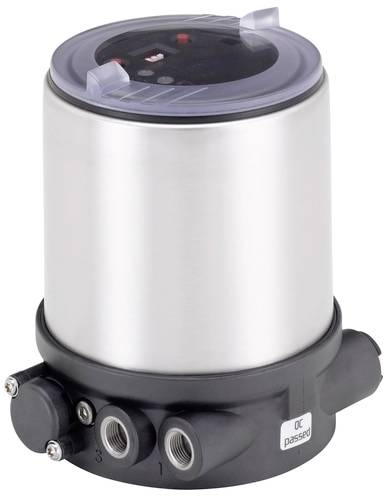

Ilustračný obrázok
Bürkert nastavovací regulátor 323268 8694 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (679,00 € / kus)
679,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Polohovač Top Basic 70mm pre Ant. 27XX
- Kompaktné a robustné prevedenie z nehrdzavejúcej ocele
- Uvedenie do prevádzky s automatickou funkciou TUNE
- Bezdotykový snímač polohy
- Integrované vedenie riadiaceho vzduchu v pohone
- AS-Interface, IO-Link alebo systémová zbernica Bürkert (büS)
Technické parametre
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: č
- Riadenie / spätná väzba - typ snímača polohy: vnútorne lineárny
- Riadenie / spätná väzba - signál snímača polohy: digitálny 14-bit
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Vstupy/Výstupy - Výstup 1 typu analógový prúd: 0/4-20 mA
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Vlastnosti - Funkcia: Polohovač
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: CLASSIC - Pohon
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 7 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 0,6 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
- Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
- Softvér / Komunikácia - Obslužné rozhranie: DIP prepínač
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Nie
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - Pneumatická funkcia 1 dvojčinná: Nie
- Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: ULUL
- Typ schválenia: UL Zoznam cULus
- Kategória výrobku
nastavovací regulátor
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
323268
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Prevádzkové medium
stlačený vzduch
- Ø vedenie
0.6 mm
- Min. prevádzkové napätie
24 V
- Menovitá vzdialenosť
0.6 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-10 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047664 Bürkert nastavovací regulátor 323268 8694 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047664 Bürkert nastavovací regulátor 323268 8694 1 ks
Popis
Kompaktný polohovač pre integrované pripojenie k pneumaticky riadeným ventilom riadenia procesu. Požadovaná hodnota sa zadáva štandardným signálom 4 až 20 mA alebo cez AS-Interface. Bezdotykový snímací prvok zisťuje polohu vretena ventilu. Jednoduché uvedenie do prevádzky vďaka automatickej funkcii TUNE a nastavenie pomocou DIP prepínačov: Tesný prah zatvárania, výber charakteristickej krivky, obrátenie efektívneho smeru, prepínanie medzi manuálnou/automatickou prevádzkou, binárny vstup Ďalšie možnosti parametrizácie sú dostupné pomocou zariadenia DTM. Softvérové rozhranie je možné použiť okrem iného na linearizáciu prevádzkovej charakteristiky pomocou voľne programovateľnej charakteristiky. Zobrazenie stavu je realizované pomocou LED diód. Voliteľne môže byť integrovaná analógová spätná väzba polohy.
