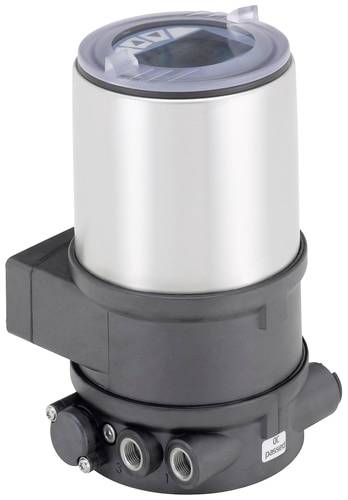

Bürkert nastavovací regulátor 306940 8693 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 069,11 € / kus)
1 069,11 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: č
- Riadenie / spätná väzba - typ snímača polohy: vnútorne lineárny
- Riadenie / spätná väzba - signál snímača polohy: digitálny 14-bit
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Vstupy/Výstupy - Analógové napätie typu Vstup 1: 0-5/10 V
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Funkcie - Funkcia: Procesný regulátor
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: CLASSIC - Pohon
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 7 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 0,6 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
- Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
- Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Nie
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - Pneumatická funkcia 1 dvojčinná: Nie
- Prevádzkový režim - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: ULUL
- Typ schválenia: UL Zoznam cULus
- Kategória výrobku
nastavovací regulátor
- Číslo výrobcu
306940
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Min. prevádzkové napätie
24 V
- Menovitá vzdialenosť
0.6 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047052 Bürkert nastavovací regulátor 306940 8693 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047052 Bürkert nastavovací regulátor 306940 8693 1 ks
Popis
Kompaktný procesný regulátor typu 8693 je určený na integrované pripojenie k pneumatickým pohonom série procesných regulačných ventilov Typ 23xx/2103 a je špeciálne navrhnutý pre požiadavky hygienických podmienok procesu. Aktuálna hodnota procesnej veličiny je privádzaná priamo do zariadenia ako 4 - 20 mA, PT100 alebo frekvenčný signál. Z porovnania cieľovej/skutočnej hodnoty vypočíta procesný regulátor cieľovú hodnotu pre regulátor polohy nižšej úrovne. Pomocou analógovej spätnej väzby môžu byť všetky analógové hodnoty prenášané do riadiacich úrovní.
Integrované diagnostické funkcie možno použiť na monitorovanie prevádzkových podmienok regulačného ventilu. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie. Procesný regulátor a regulátor polohy je možné parametrizovať automaticky. Jednoduché ovládanie a výber rozsiahlych doplnkových softvérových funkcií sa vykonáva cez veľký grafický displej s podsvietením a membránovou klávesnicou alebo cez COMMUNICATOR. Regulátor polohy zisťuje polohu ventilu bez opotrebenia pomocou bezkontaktného analógového snímača polohy. Jednočinné alebo dvojčinné pohony sú riadené bez vlastnej spotreby vzduchu. Voliteľne sú k dispozícii komunikačné rozhrania PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP alebo büS (založené na CANopen) a analógová a binárna spätná väzba.
Tento text bol preložený strojovo.
Integrované diagnostické funkcie možno použiť na monitorovanie prevádzkových podmienok regulačného ventilu. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie. Procesný regulátor a regulátor polohy je možné parametrizovať automaticky. Jednoduché ovládanie a výber rozsiahlych doplnkových softvérových funkcií sa vykonáva cez veľký grafický displej s podsvietením a membránovou klávesnicou alebo cez COMMUNICATOR. Regulátor polohy zisťuje polohu ventilu bez opotrebenia pomocou bezkontaktného analógového snímača polohy. Jednočinné alebo dvojčinné pohony sú riadené bez vlastnej spotreby vzduchu. Voliteľne sú k dispozícii komunikačné rozhrania PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP alebo büS (založené na CANopen) a analógová a binárna spätná väzba.
Tento text bol preložený strojovo.
