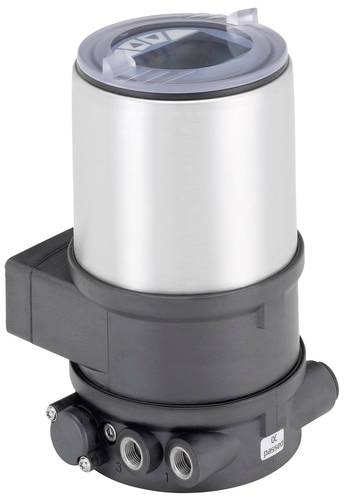

Ilustračný obrázok
Bürkert nastavovací regulátor 306916 8692 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 215,00 € / kus)
1 215,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Polohovač horný 70mm pre pohon 27XX
- Kompaktné a robustné prevedenie z nehrdzavejúcej ocele
- Najjednoduchšie uvedenie do prevádzky s automatickou funkciou X-Tune
- Bezdotykový snímač polohy
- Integrované ovládanie prietoku vzduchu a ventilácia pružinovej komory
- Systémová zbernica EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 alebo Bürkert (büS)
Technické parametre
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: č
- Riadenie / spätná väzba - typ snímača polohy: vnútorne lineárny
- Riadenie / spätná väzba - signál snímača polohy: digitálny 14-bit
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Vstupy/Výstupy - Analógové napätie typu Vstup 1: 0-5/10 V
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Vlastnosti - Funkcia: Polohovač
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: CLASSIC - Pohon
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 7 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 0,6 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
- Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
- Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Nie
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - Pneumatická funkcia 1 dvojčinná: Nie
- Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: ULUL
- Typ schválenia: UL Zoznam cULus
- Kategória výrobku
nastavovací regulátor
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
306916
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Prevádzkové medium
stlačený vzduch
- Ø vedenie
0.6 mm
- Min. prevádzkové napätie
24 V
- Menovitá vzdialenosť
0.6 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047048 Bürkert nastavovací regulátor 306916 8692 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047048 Bürkert nastavovací regulátor 306916 8692 1 ks
Popis
Kompaktný polohovač typu 8692 je určený na integrované pripojenie k pneumatickým pohonom série procesných regulačných ventilov Typ 23xx/2103 a je špeciálne navrhnutý pre požiadavky hygienických podmienok procesu. Riadiaci vzduch je vedený do pohonu integrovaný bez externých hadíc. Jednoduché ovládanie a výber rozsiahlych doplnkových softvérových funkcií sa vykonáva cez veľký grafický displej s podsvietením a membránovou klávesnicou alebo cez COMMUNICATOR.
Regulátor polohy zisťuje polohu ventilu bez opotrebenia pomocou bezkontaktného analógového snímača polohy. Integrované diagnostické funkcie možno použiť na monitorovanie prevádzkových podmienok regulačného ventilu. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie.
Kryt vyrobený z chemicky odolných materiálov sa ľahko čistí a ponúka praktické IP krytie pre použitie v hygienických procesných technológiách v potravinárskom, nápojovom a farmaceutickom priemysle. V kombinácii s pohonmi Bürkert zo série ELEMENT umožňuje systém pneumatického pohonu ventiláciu komory pružiny, ktorá zabraňuje kontaminácii komôr pohonu z okolia.
Tento text bol preložený strojovo.
Regulátor polohy zisťuje polohu ventilu bez opotrebenia pomocou bezkontaktného analógového snímača polohy. Integrované diagnostické funkcie možno použiť na monitorovanie prevádzkových podmienok regulačného ventilu. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie.
Kryt vyrobený z chemicky odolných materiálov sa ľahko čistí a ponúka praktické IP krytie pre použitie v hygienických procesných technológiách v potravinárskom, nápojovom a farmaceutickom priemysle. V kombinácii s pohonmi Bürkert zo série ELEMENT umožňuje systém pneumatického pohonu ventiláciu komory pružiny, ktorá zabraňuje kontaminácii komôr pohonu z okolia.
