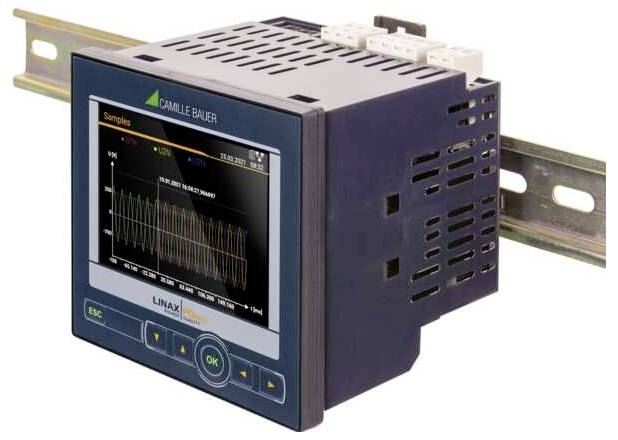

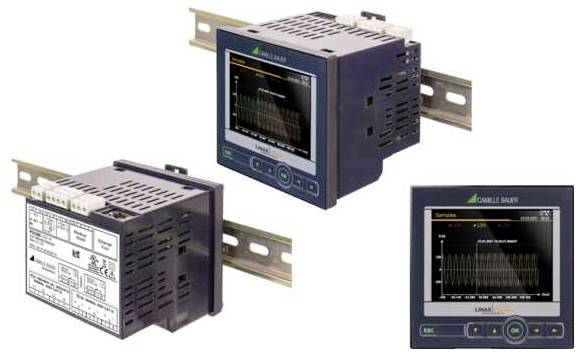

Camille Bauer LINAX PQ1000 sieťový analyzátor

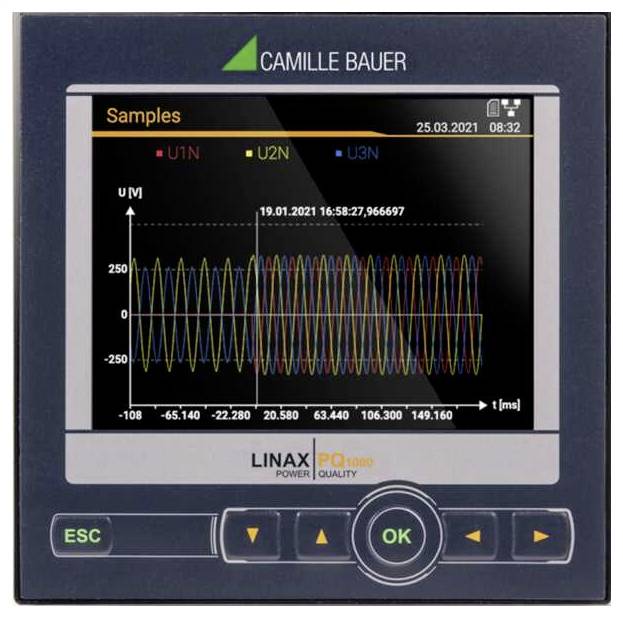

Stacionárna meracia technológia PQ v triede S s montážou na predný panel (96 x 96 mm). LINAX PQ1000 kombinuje vlastnosti normatívneho meracieho prístroja PQ s funkciami pre analýzu spotreby energie a stavu siete. Moderný viacjazyčný dizajn umožňuje intuitívne ovládanie alebo parametrizáciu zariadenia prostredníctvom webovej stránky zariadenia alebo farebného TFT displeja s vysokým rozlíšením. Integrovaný webový server umožňuje vzdialený prístup, zobrazenie a analýzu nameraných údajov. Nie je potrebný žiadny ďalší softvér. . Analýza kvality energie: Zariadenie umožňuje nepretržité hodnotenie kvality energie podľa normy IEC 61000-4-30 Ed.3 v triede S. Zaznamenané udalosti kvality energie (pokles napätia, prepätie napätia, prerušenie napätia, prepätie prúdu a zmena frekvencie, homopolárne napätie) slúžia na preukázanie výskytu porúch a na hľadanie zdroja poruchy s cieľom zvýšiť spoľahlivosť dodávky. Nezávislá certifikácia podľa IEC 61000-4-30:2015+AMD1:2021, trieda S, testované podľa IEC 62586-2:2017+AMD1:2021 (funkčné testy) Švajčiarskym federálnym inštitútom metrológie METAS. Podpora štandardizovaného, od výrobcu nezávislého formátu PQDIF podľa IEEE 1159.3. Nastaviteľná doba zaznamenávania udalostí. Zobrazenie udalostí prostredníctvom webovej stránky s časovým priblížením a odčítaním hodnôt. Analýza toku energie. Priemerné hodnoty výkonu s analýzou trendov, aby sa predišlo špičkovému zaťaženiu. Ukladanie profilu zaťaženia so šírkou pásma kolísania (min/max) na interval. Trieda činnej energie (IEC 62053-22:2003) 0,2 s (/5 A), trieda jalovej energie (IEC 62053-24:2014) 0,5 s. Ďalšie priemerné hodnoty a počítadlá s voliteľnou základnou veľkosťou. Konfigurácia S TFT displejom, na montáž do panela 3 vstupy pre prúdové transformátory (1/5A), 42...50/60...69,5 Hz Menovité napätie 24...48 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Rozhranie Modbus + REST 1 pasívny digitálny výstup 1 pasívny digitálny I/O Centrálna jednotka PME Testovací protokol Angličtina Komunikácia Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatizovaný export údajov (súbory CSV a PQDIF) na SFTP server Kybernetická bezpečnosť (OT) / Kybernetická ochrana Riadenie prístupu na základe rolí (RBAC) Hypertext Transfer Protocol Secure (https) Whitelist klientov Audit log [Registrácia všetkých manipulácií] Sys log Bezpečné aktualizácie firmvéru Záznamník údajov Export údajov PEN test Ďalšie funkcie 3 kanály merania prúdu s presnosťou 0,2 % Presnosť Kategória merania 600 V, CAT III (napätie), 300 V, CAT III (prúd) Štandardné I/O: 1 digitálny výstup, 1 pasívny digitálny I/O Úložisko dát 16 GB Vzorkovacia frekvencia: 18 kHz Monitorovanie a alarmovanie prostredníctvom limitov a monitorovacích funkcií Pre montáž na panel 96 x 96 mm Identická prevádzka ako zariadenia série SINEAX® AM/DM a CENTRAX® CU Súčasťou balenia je aj protokol o teste Analýza dát Bezplatný softvér PQDiffractor od spoločnosti Electrotek Concepts si môžete stiahnuť prostredníctvom odkazu www.pqview.com/pqdiffractor/ (vyžaduje sa registrácia). Tento softvér umožňuje analyzovať dáta zo súborov PQDIF, ukladať ich vo formáte CSV alebo exportovať ako grafiku. Digitálna správa siete: So softvérom SMARTCOLLECT® SC2 je možné vybudovať kompletný ekosystém pre kvalitu a monitorovanie energie. .
