Dold BD5980N.02 AC50/60Hz 230V ochranné relé, 230 V/AC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035299, 1 ks

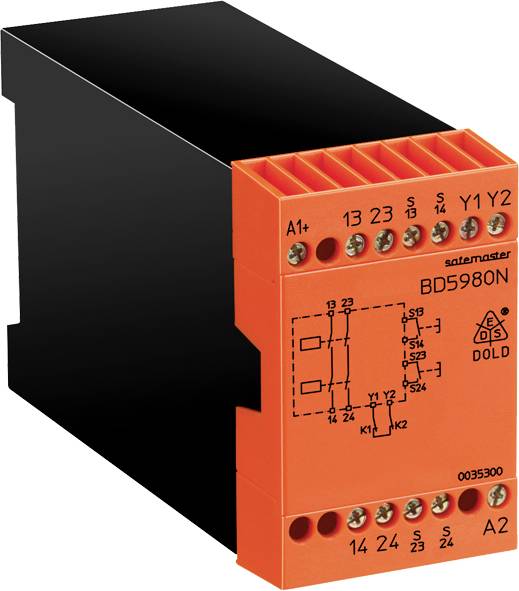

Oranžový, obdĺžnikový elektronický modul s viacerými popisenými konektormi a vytlačenou schémou zapojenia.

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

skrutkové svorky

Prevádzkové napätie

230 V/AC

Typ

BD5980N.02 AC50/60Hz 230V

Reakčná doba

30 ms

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Počet

Celkom (389,43 € / kus)

389,43 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Kompaktné obojručné ovládanie pripravené na pripojenie
Úspora nákladov elimináciou konvenčných ovládačov stýkačov
Monitorovanie externých stýkačov na zvýšenie počtu kontaktov prostredníctvom spätnoväzbovej slučky Y1 - Y2
Typovo testovaný obvod podľa požiadaviek združenia poisťovateľov zodpovednosti za škodu

Technické parametre

Rozsah napätia: AC 0,8 ... 1.1 OSN
pri 10% zvyškovom zvlnení: DC 0,9 ... 1.2 OSN
pri 48% zvyškovom zvlnení: DC 0,8 ... 1.1 OSN
Menovitý odber: AC 24 V ... 230 V 4,0 VA
DC 24 V 2,5 W.
Menovitá frekvencia: 50/60 Hz
Čas oneskorenia pri požiadavke na súčasnosť: 0,5 s
Riadiace kontakty: 2 x 1 normálne otvorený kontakt
Prúd cez riadiace kontakty: 35 mA pri 24 V.
Riadiace vedenia nesmú presiahnuť dĺžku 30 m a musia byť umiestnené oddelene od káblov vedenia.
Ochrana zariadenia: interne pomocou PTC
Typ kontaktu: Relé pozitívne poháňané
Menovité výstupné napätie: 250 V AC
DC: pozri krivku obmedzenia oblúka
Tepelný prúd Ith: pozri spojitú krivku obmedzenia prúdu
Spínacia schopnosť podľa AC 15: 3 A / AC 230V IEC / EN 60 947-5-1
založené na AC 15: 6 A / AC 230 V pri 0,25 Hz
podľa DC 13: 2 A / DC 24 V IEC / EN 60 947-5-1
založené na DC 13: 6 A / DC 24 V pri 0,1 Hz
Elektrická životnosť pri AC 230 V, 6 A, cos ϕ = 1:>5 x 105 Spínacie cykly
Prípustná spínacia frekvencia: max. 1200 spínacích cyklov / h
Skratová pevnosť
max. poistka: 6 A gG / gL IEC / EN 60 947-5-1
max. istič: C 10 A
Mechanická životnosť: 10 x 106 Spínacie cykly

Kategória výrobku: ochranné relé

Typ: BD5980N.02 AC50/60Hz 230V

Pripojenie: skrutkové svorky

Prevádzkové napätie: 230 V/AC

Reakčná doba: 30 ms

Typ kontaktu: 2 spínacie

Spínacie napätie (max.): 230 V/AC

Spínací prúd (max.): 6 A

: IP20
IP40

Prevádzková teplota (min.): -15 °C

Prevádzková teplota (max.): +55 °C

Hĺbka: 121 mm

Šírka: 45 mm

V: 74 mm

Rozmer.: (š x v x h) 45 x 74 x 121 mm

Obsah: 1 ks

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2359269 Dold BD5980N.02 AC50/60Hz 230V ochranné relé, 230 V/AC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035299, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359269 Dold BD5980N.02 AC50/60Hz 230V ochranné relé, 230 V/AC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035299, 1 ks

Popis

Použitie v riadiacich prostriedkoch pracovných strojov s nebezpečnými pohybmi zatvárania na simultánne monitorovanie podľa EN 574 kategória III A.

· Je ekvivalentné s
Úroveň výkonnosti (PL) c a kategória 1 podľa EN ISO 13849-1: 2008
Limit nároku SIL (SIL CL) 1 podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL 1) podľa IEC / EN 61508
Kategória 1 podľa EN 954-1
Úroveň zabezpečenia typ III-A podľa EN 574
· Pripojenie vodiča: tiež 2 x 1,5 mm2 lankový vodič s objímkou a plastovou objímkou DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lankový vodič s objímkou DIN 46 228-1 / -2 / -3
· 2 zatvárače
· Šírka 45 mm
