Name: Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks
Brand: Dold
SKU: 2359268
Availability: BackOrder

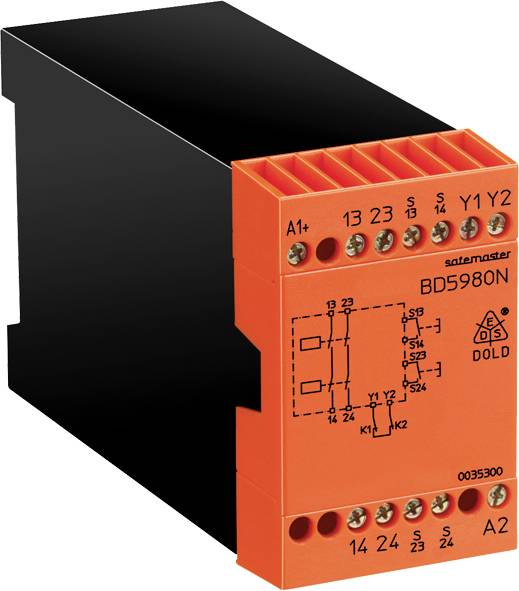

Oranžový elektronický rozvádzač s viacerými konektormi a popiskami na prednej strane, model produktu BD5980N.

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

skrutkové svorky

Prevádzkové napätie

24 V/DC

Typ

BD5980N.02 DC24V

Reakčná doba

30 ms

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (409,00 € / kus)

465,00 €

-12 %

409,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Kompaktné obojručné ovládanie pripravené na pripojenie
Úspora nákladov elimináciou konvenčných ovládačov stýkačov
Monitorovanie externých stýkačov na zvýšenie počtu kontaktov prostredníctvom spätnoväzbovej slučky Y1 - Y2
Typovo testovaný obvod podľa požiadaviek združenia poisťovateľov zodpovednosti za škodu

Technické parametre

Rozsah napätia: AC 0,8 ... 1.1 OSN
pri 10% zvyškovom zvlnení: DC 0,9 ... 1.2 OSN
pri 48% zvyškovom zvlnení: DC 0,8 ... 1.1 OSN
Menovitý odber: AC 24 V ... 230 V 4,0 VA
DC 24 V 2,5 W.
Menovitá frekvencia: 50/60 Hz
Čas oneskorenia pri požiadavke na súčasnosť: 0,5 s
Riadiace kontakty: 2 x 1 normálne otvorený kontakt
Prúd cez riadiace kontakty: 35 mA pri 24 V.
Riadiace vedenia nesmú presiahnuť dĺžku 30 m a musia byť umiestnené oddelene od káblov vedenia.
Ochrana zariadenia: interne pomocou PTC
Typ kontaktu: Relé pozitívne poháňané
Menovité výstupné napätie: 250 V AC
DC: pozri krivku obmedzenia oblúka
Tepelný prúd Ith: pozri spojitú krivku obmedzenia prúdu
Spínacia schopnosť podľa AC 15: 3 A / AC 230V IEC / EN 60 947-5-1
založené na AC 15: 6 A / AC 230 V pri 0,25 Hz
podľa DC 13: 2 A / DC 24 V IEC / EN 60 947-5-1
založené na DC 13: 6 A / DC 24 V pri 0,1 Hz
Elektrická životnosť pri AC 230 V, 6 A, cos ϕ = 1:>5 x 105 Spínacie cykly
Prípustná spínacia frekvencia: max. 1200 spínacích cyklov / h
Skratová pevnosť
max. poistka: 6 A gG / gL IEC / EN 60 947-5-1
max. istič: C 10 A
Mechanická životnosť: 10 x 106 Spínacie cykly

Kategória výrobku: ochranné relé

Typ: BD5980N.02 DC24V

Pripojenie: skrutkové svorky

Prevádzkové napätie: 24 V/DC

Reakčná doba: 30 ms

Typ kontaktu: 2 spínacie

Spínacie napätie (max.): 230 V/AC

Spínací prúd (max.): 6 A

Úroveň výkonu: PL c

Safety Integrity Level, SIL: SIL 1

Kategória bezpečnosti: 1

: IP20
IP40

Prevádzková teplota (min.): -15 °C

Prevádzková teplota (max.): +55 °C

Hĺbka: 121 mm

Šírka: 45 mm

V: 74 mm

Rozmer.: (š x v x h) 45 x 74 x 121 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359268 Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359268 Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks

Popis

BD 5980N sa používa na bezpečnostné uvoľnenie a prerušenie bezpečnostného obvodu. Môže byť použitý na ochranu osôb a strojov v aplikáciách s dvojručnými spínačmi pri stlačení
Kovoobrábanie, ako aj ďalšie pracovné stroje s nebezpečnými pohybmi zatvárania podľa EN 574 kategória III A.
Použitie v riadiacich prostriedkoch pracovných strojov s nebezpečnými pohybmi zatvárania na simultánne monitorovanie podľa EN 574 kategória III A.

· Je ekvivalentné s
Úroveň výkonnosti (PL) c a kategória 1 podľa EN ISO 13849-1: 2008
Limit nároku SIL (SIL CL) 1 podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL 1) podľa IEC / EN 61508
Kategória 1 podľa EN 954-1
Úroveň zabezpečenia typ III-A podľa EN 574
· Pripojenie vodiča: tiež 2 x 1,5 mm2 lankový vodič s objímkou a plastovou objímkou DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lankový vodič s objímkou DIN 46 228-1 / -2 / -3
· 2 zatvárače
· Šírka 45 mm
