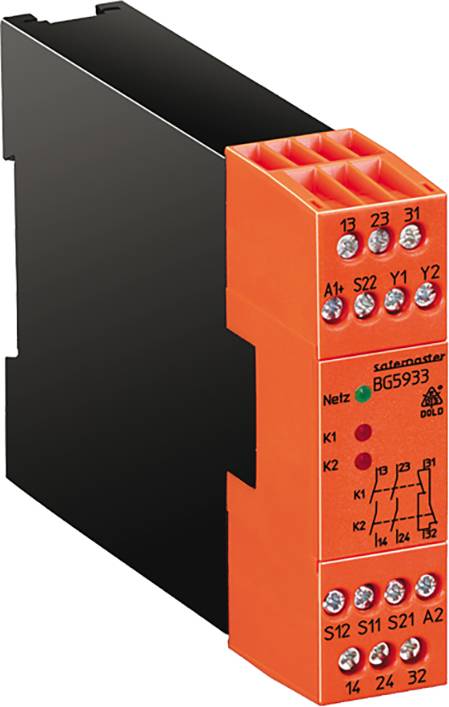

Dold BG5933.22/61 DC24V ochranné relé, 24 V/AC, 2 spínacie, 1 rozpínací, (š x v x h) 22.5 x 84 x 121 mm, 0063397, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ochranné relé
Pripojenie
skrutkové svorky
Prevádzkové napätie
24 V/AC
Typ
BG5933.22/61 DC24V
Reakčná doba
40 ms
Datasheety: (PDF)
Počet
Celkom (308,13 € / kus)
308,13 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Kompaktné obojručné ovládanie pripravené na pripojenie
- Úspora nákladov elimináciou konvenčných ovládačov stýkačov
- Monitorovanie externých stýkačov na zvýšenie počtu kontaktov prostredníctvom spätnoväzbovej slučky Y1 - Y2
- Typovo testovaný obvod podľa požiadaviek združenia poisťovateľov zodpovednosti za škodu
Technické parametre
- Rozsah napätia: AC 0,85 ... 1,1 UN
- pri 10% zvyškovom zvlnení: DC 0,9 ... 1,1 UN
- Menovitý príkon: AC cca 4 VA, DC cca 2,3 W
- Menovitá frekvencia: 50/60 Hz
- Čas oneskorenia pre
- Požiadavka na súbežnosť: max. 0,5 s
- Doba obnovy: 1 s
- Riadiace kontakty: 2 x (1 spínací a 1 rozpínací)
- Prúd cez riadiace kontakty
- pri DC 24 V:
- Normálne otvorený kontakt: typ. 50 mA
- NC kontakt: typ. 20 mA
- Ochrana zariadenia: interne pomocou PTC
- Prepäťová ochrana: MOV
- Spínacia kapacita
- podľa AC 15: normálne otvorené: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60 947-5-1
- podľa DC 13: normálne otvorený: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60 947-5-1
- založené na DC 13: normálne otvorené: 4 A / DC 24 V pri 0,1 Hz
- NC kontakt: 4 A / DC 24 V pri 0,1 Hz
- Elektrická životnosť pri 5 A, AC 230 V cos ϕ = 1: 2 x 105Spínacie cykly
- Prípustná spínacia frekvencia: max. 1 800 spínacích cyklov / h
- Skratová pevnosť
- max. poistka: 6 A gL IEC / EN 60 947-5-1
- Istič: C 8 A
- Mechanická životnosť: 10 x 106Spínacie cykly
- Kategória výrobku
ochranné relé
- Typ
BG5933.22/61 DC24V
- Pripojenie
skrutkové svorky
- Prevádzkové napätie
24 V/AC
- Reakčná doba
40 ms
- Typ kontaktu
2 spínacie
1 rozpínací
- Spínacie napätie (max.)
230 V/AC
- Spínací prúd (max.)
5 A
IP20
IP40
- Prevádzková teplota (min.)
-15 °C
- Prevádzková teplota (max.)
+55 °C
- Hĺbka
121 mm
- Šírka
22.5 mm
- V
84 mm
- Rozmer.
(š x v x h) 22.5 x 84 x 121 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359279 Dold BG5933.22/61 DC24V ochranné relé, 24 V/AC, 2 spínacie, 1 rozpínací, (š x v x h) 22.5 x 84 x 121 mm, 0063397, 1 ks
Popis
BG 5933 alebo BH 5933 sa používajú na bezpečnostné uvoľnenie a prerušenie bezpečnostného obvodu. Môže byť použitý na ochranu osôb a strojov v aplikáciách s obojručnými spínačmi v lisoch pri obrábaní kovov, ako aj v iných pracovných strojoch s nebezpečnými pohybmi zatvárania.
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
Úroveň zabezpečenia typ III-C podľa EN 574
bezpečnostné pravidlá pre obojručné ovládače elektricky ovládaných
· Kovoobrábacie lisy ZH 1-456
· Vstupy pre 2 spínače s 1 rozpínacím a 1 rozpínacím kontaktom
· Výstup: 2 spínacie kontakty, 1 rozpínací kontakt alebo
· 3 spínacie kontakty, 1 rozpínací kontakt
Ochrana proti prepätiu a skratu
Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou
DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lanko s objímkou DIN 46 228-1 / -2 / -3
Tento text bol preložený strojovo.
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
Úroveň zabezpečenia typ III-C podľa EN 574
bezpečnostné pravidlá pre obojručné ovládače elektricky ovládaných
· Kovoobrábacie lisy ZH 1-456
· Vstupy pre 2 spínače s 1 rozpínacím a 1 rozpínacím kontaktom
· Výstup: 2 spínacie kontakty, 1 rozpínací kontakt alebo
· 3 spínacie kontakty, 1 rozpínací kontakt
Ochrana proti prepätiu a skratu
Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou
DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lanko s objímkou DIN 46 228-1 / -2 / -3
Tento text bol preložený strojovo.
