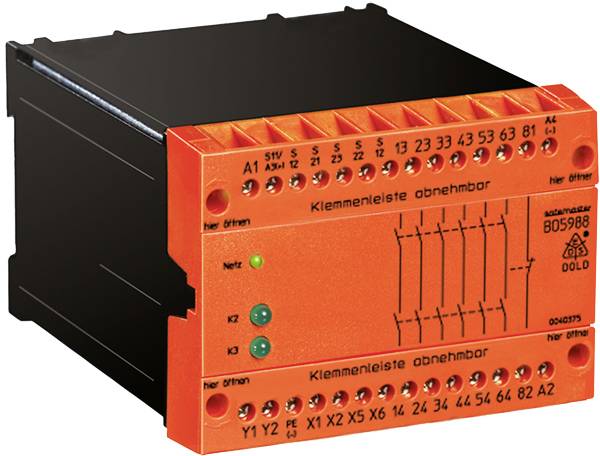

Dold BO5988.47/124 DC24V + AC230V 1-10s bezpečnostné relé, 24 V/DC, 230 V/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
bezpečnostné relé
Pripojenie
skrutkové svorky
Prevádzkové napätie
24 V/DC
230 V/AC
Typ
BO5988.47/124 DC24V + AC230V 1-10s
Reakčná doba
100 ms
Datasheety: (PDF)
Počet
Celkom (560,16 € / kus)
560,16 €
bez DPH.
Doprava zadarmo
Technické parametre
- Mechanická životnosť: 30 x 106Spínacie cykly
- Elektrická životnosť pri AC 230 V, 6 A, cos phi = 1
- Okamžité kontakty:>5 x 105Spínacie cykly BO 5988,47 VYPNUTÝ oneskorený normálne otvorený kontakt>2 x 105Spínacie cykly
- Prípustná spínacia frekvencia: 6 000 spínacích cyklov / h
- Rozsah prevádzkových teplôt: - 15 ... + 50 ° C
- Kryt: termoplast so správaním V0 podľa UL subj. 94
- Hmotnosť: 850 g
- Rýchle zapínanie: koľajnička
- Konfigurácia kontaktu: 1 rozpínací kontakt oneskorený, 1 rozpínací kontakt ako signalizačný kontakt
- Spínacia kapacita: pozrite si technický list
- Kategória výrobku
bezpečnostné relé
- Typ
BO5988.47/124 DC24V + AC230V 1-10s
- Pripojenie
skrutkové svorky
- Prevádzkové napätie
24 V/DC
230 V/AC
- Reakčná doba
100 ms
- Typ kontaktu
3 spínacie
1 rozpínací
IP20
IP40
- Prevádzková teplota (min.)
-15 °C
- Prevádzková teplota (max.)
+55 °C
- Hĺbka
121 mm
- Šírka
45 mm
- V
74 mm
- Rozmer.
(š x v x h) 45 x 74 x 121 mm
- Obsah
1 ks
- Menovité napätie
24 V/DC
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359278 Dold BO5988.47/124 DC24V + AC230V 1-10s bezpečnostné relé, 24 V/DC, 230 V/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359278 Dold BO5988.47/124 DC24V + AC230V 1-10s bezpečnostné relé, 24 V/DC, 230 V/AC, 3 spínacie, 1 rozpínací, (š x v x h) 45 x
Popis
Ochrana osôb a strojov
Obvody núdzového zastavenia pre stroje
Monitorovanie posuvných ochranných mriežok
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
· Výstup: max. 6 spínacích kontaktov, 1 rozpínací kontakt alebo 1 spínací kontakt pre striedavý prúd 250 V.
· 1-kanálové zapojenie
· Detekcia skratu na zapínacom tlačidle
· Spätná väzba X1-X2 na monitorovanie externých stýkačov
· Integrovaná ochrana proti skratu a prepätiu
· LED displeje pre kanál 1/2 a napájanie
· Odnímateľné svorkovnice
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou
· DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lanko s objímkou DIN 46 228-1 / -2 / -3
· 100 mm šírka
Tento text bol preložený strojovo.
Obvody núdzového zastavenia pre stroje
Monitorovanie posuvných ochranných mriežok
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1
Limit nároku SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
· Výstup: max. 6 spínacích kontaktov, 1 rozpínací kontakt alebo 1 spínací kontakt pre striedavý prúd 250 V.
· 1-kanálové zapojenie
· Detekcia skratu na zapínacom tlačidle
· Spätná väzba X1-X2 na monitorovanie externých stýkačov
· Integrovaná ochrana proti skratu a prepätiu
· LED displeje pre kanál 1/2 a napájanie
· Odnímateľné svorkovnice
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a plastovou objímkou
· DIN 46 228-1 / -2 / -3 / -4 alebo 2 x 2,5 mm2 lanko s objímkou DIN 46 228-1 / -2 / -3
· 100 mm šírka
