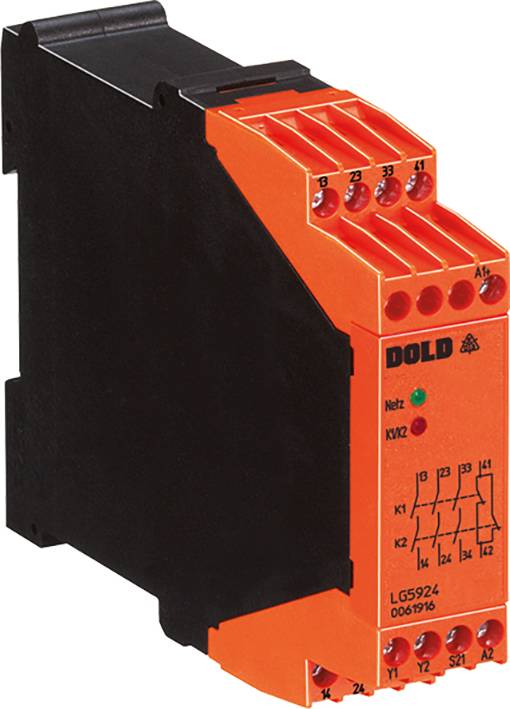

Dold LG5924.02/61 DC24V bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0063158, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
bezpečnostné relé
Pripojenie
skrutkové svorky
Prevádzkové napätie
24 V/DC
Typ
LG5924.02/61 DC24V
Reakčná doba
100 ms
Datasheety: (PDF)
Počet
Celkom (170,72 € / kus)
170,72 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Pre bezpečnostné aplikácie do PL e / kat. 4 alebo SIL 3
- Manuálne alebo automatické štartovanie
Technické parametre
- Mechanická životnosť: 30 x 106Spínacie cykly
- Elektrická životnosť pri 5 A, AC 230 V cos phi = 1:>2,2 x 105Spínacie cykly
- Prípustná spínacia frekvencia: 600 spínacích cyklov / h
- Rozsah prevádzkových teplôt: - 15 ... + 55 ° C
- Hmotnosť: 200 g
- Rýchle zapínanie: koľajnička
- Kryt: termoplast so správaním V0 podľa UL subj. 94
- Spínacia kapacita: pozrite si technický list
- Kategória výrobku
bezpečnostné relé
- Typ
LG5924.02/61 DC24V
- Pripojenie
skrutkové svorky
- Prevádzkové napätie
24 V/DC
- Reakčná doba
100 ms
- Typ kontaktu
2 spínacie
- Spínacie napätie (max.)
230 V/AC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
IP20
IP40
- Prevádzková teplota (min.)
-15 °C
- Prevádzková teplota (max.)
+55 °C
- Hĺbka
121 mm
- Šírka
45 mm
- V
74 mm
- Rozmer.
(š x v x h) 45 x 74 x 121 mm
- Obsah
1 ks
- Menovité napätie
24 V/DC
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359249 Dold LG5924.02/61 DC24V bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0063158, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359249 Dold LG5924.02/61 DC24V bezpečnostné relé, 24 V/DC, 2 spínacie, (š x v x h) 45 x 74 x 121 mm, 0063158, 1 ks
Popis
Modul núdzového zastavenia LG 5924 slúži na ochranu osôb a strojov bezpečným zapnutím a prerušením bezpečnostného obvodu.
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1 Reklamačný limit SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
· Podľa EN 50156-1 pre spaľovacie systémy
· 1-kanálové alebo 2-kanálové zapojenie
· Výstup: max. 4 spínacie kontakty
· Variant AC 230 V s galvanickým oddelením v obvode
· LED displeje pre kanál 1/2 a prevádzkový stav
· Detekcia skratu medzi svorkou Y1 a zemou
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a
· Plastový obojok alebo 2 x 2,5 mm2 pevný DIN 46 228-1 / -2 / -3 / -4
· Šírka 22,5 mm
Tento text bol preložený strojovo.
· Je ekvivalentné s
Úroveň výkonnosti (PL) e a kategória 4 podľa EN ISO 13849-1 Reklamačný limit SIL (SIL CL) 3 · Podľa IEC / EN 62061
Úroveň integrity bezpečnosti (SIL) 3 · Podľa IEC / EN 61508
· Podľa EN 50156-1 pre spaľovacie systémy
· 1-kanálové alebo 2-kanálové zapojenie
· Výstup: max. 4 spínacie kontakty
· Variant AC 230 V s galvanickým oddelením v obvode
· LED displeje pre kanál 1/2 a prevádzkový stav
· Detekcia skratu medzi svorkou Y1 a zemou
· Pripojenie vodiča: tiež lanko 2 x 1,5 mm2 s objímkou a
· Plastový obojok alebo 2 x 2,5 mm2 pevný DIN 46 228-1 / -2 / -3 / -4
· Šírka 22,5 mm
Tento text bol preložený strojovo.
