Fischer 538881 PM C U 30-50 AL sw stredová svorka
EAN:
Označenie výrobcu:
Objednávacie číslo:
10 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (58,53 € / kus)
58,53 €
bez DPH.
Už len 10 Set(y) skladom!
Hlavné benefity

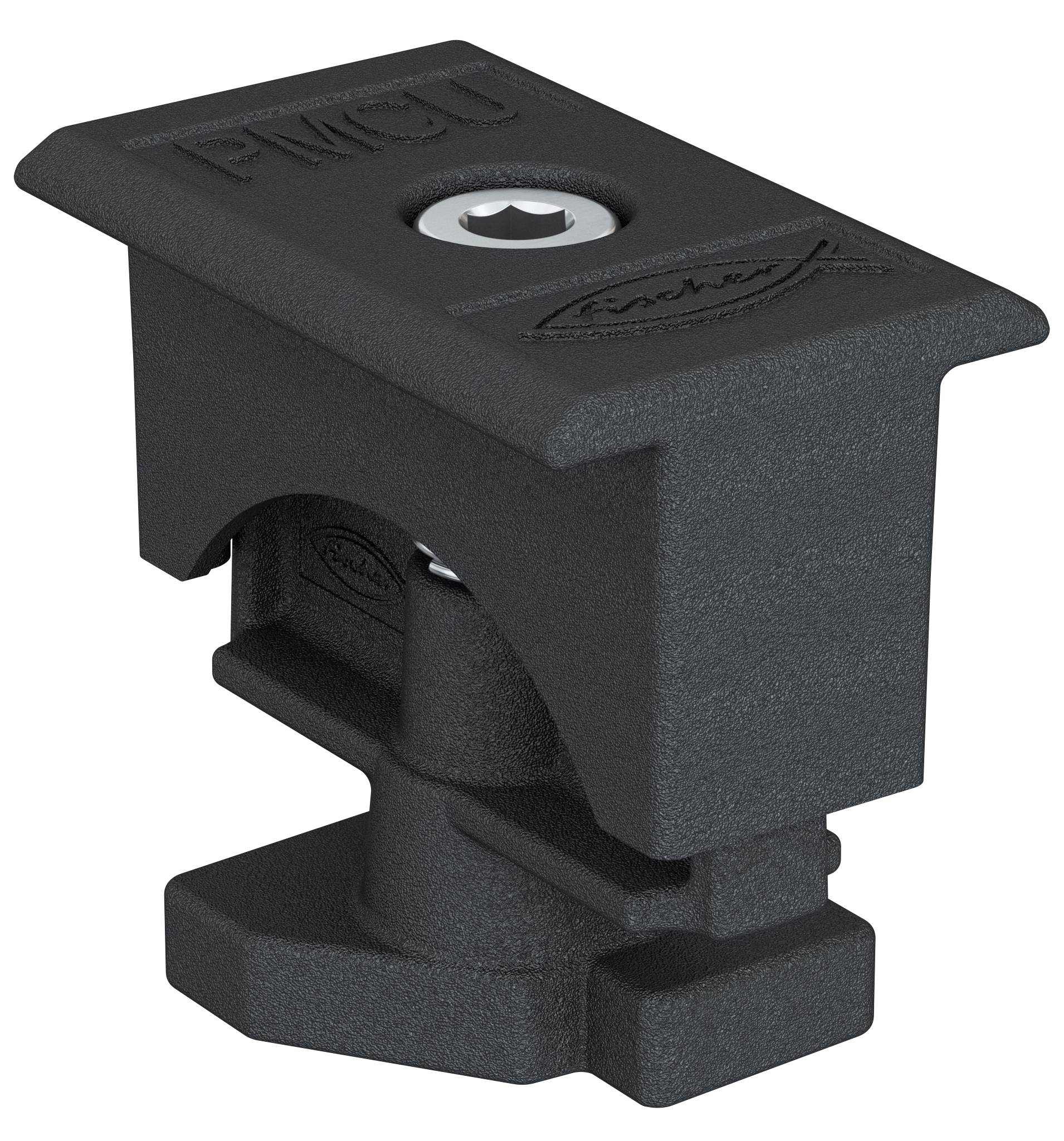

fischer univerzálna stredová svorka predmontovaná PM CU AL 30-50 čierna
- Univerzálne použiteľné pre panely s hrúbkou od 30 do 50 mm
- Rýchle vloženie do profilu
- Ploché a so zapustenou skrutkou, aby nevznikali tiene
- Vyrobené z hliníka EN AB 46100
- Vložte spodnú časť predmontovanej univerzálnej svorky PMC U do hornej drážky koľajnice
- Otočte predmontovanú univerzálnu svorku PMC U v smere hodinových ručičiek, aby ste ju mohli použiť ako stredovú svorku
- Zaistite FV modul pomocou uťahovacieho momentu 10 Nm na skrutku s vnútorným šesťhranom (TCEI).
- Vhodné pre:

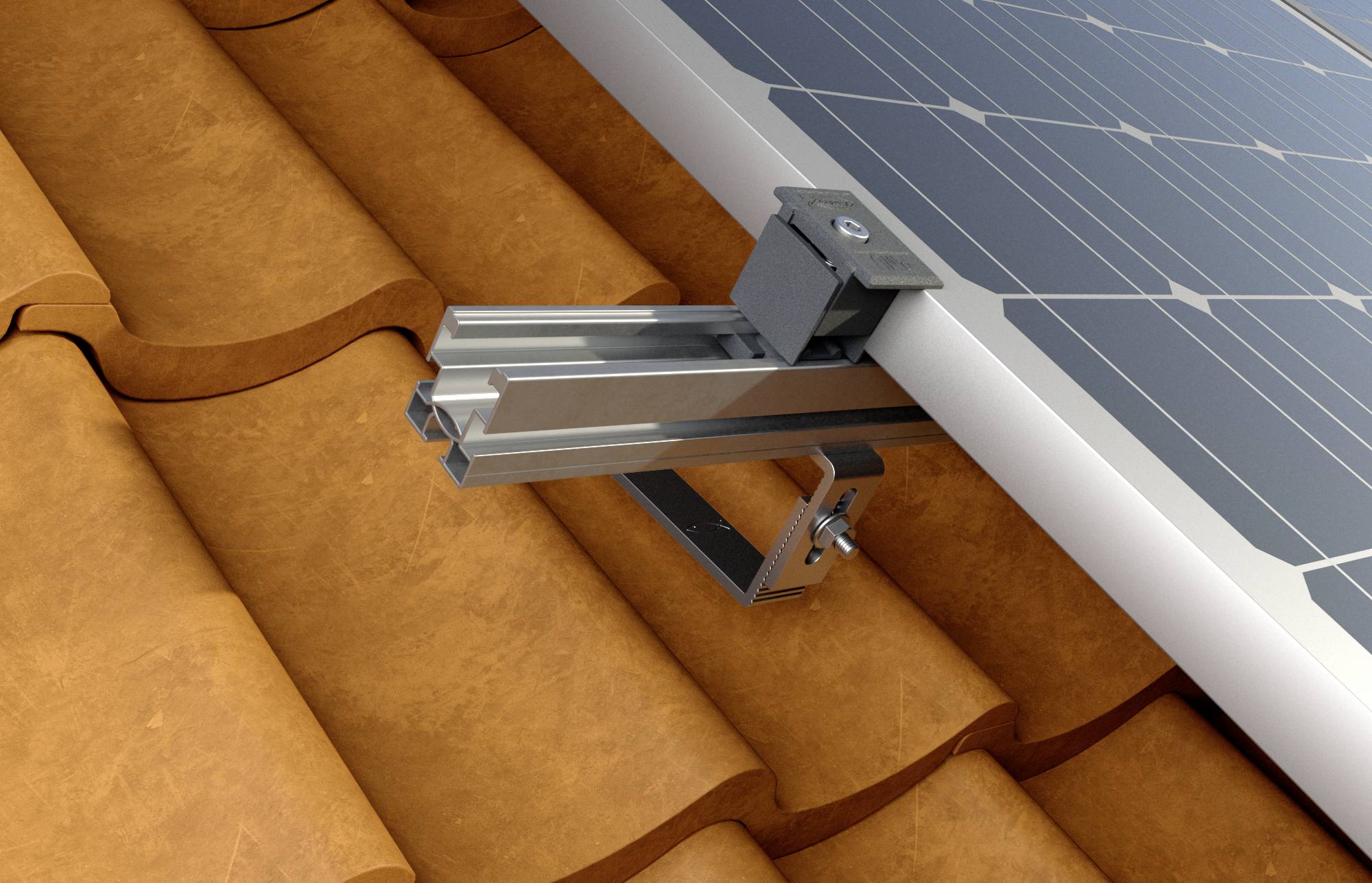

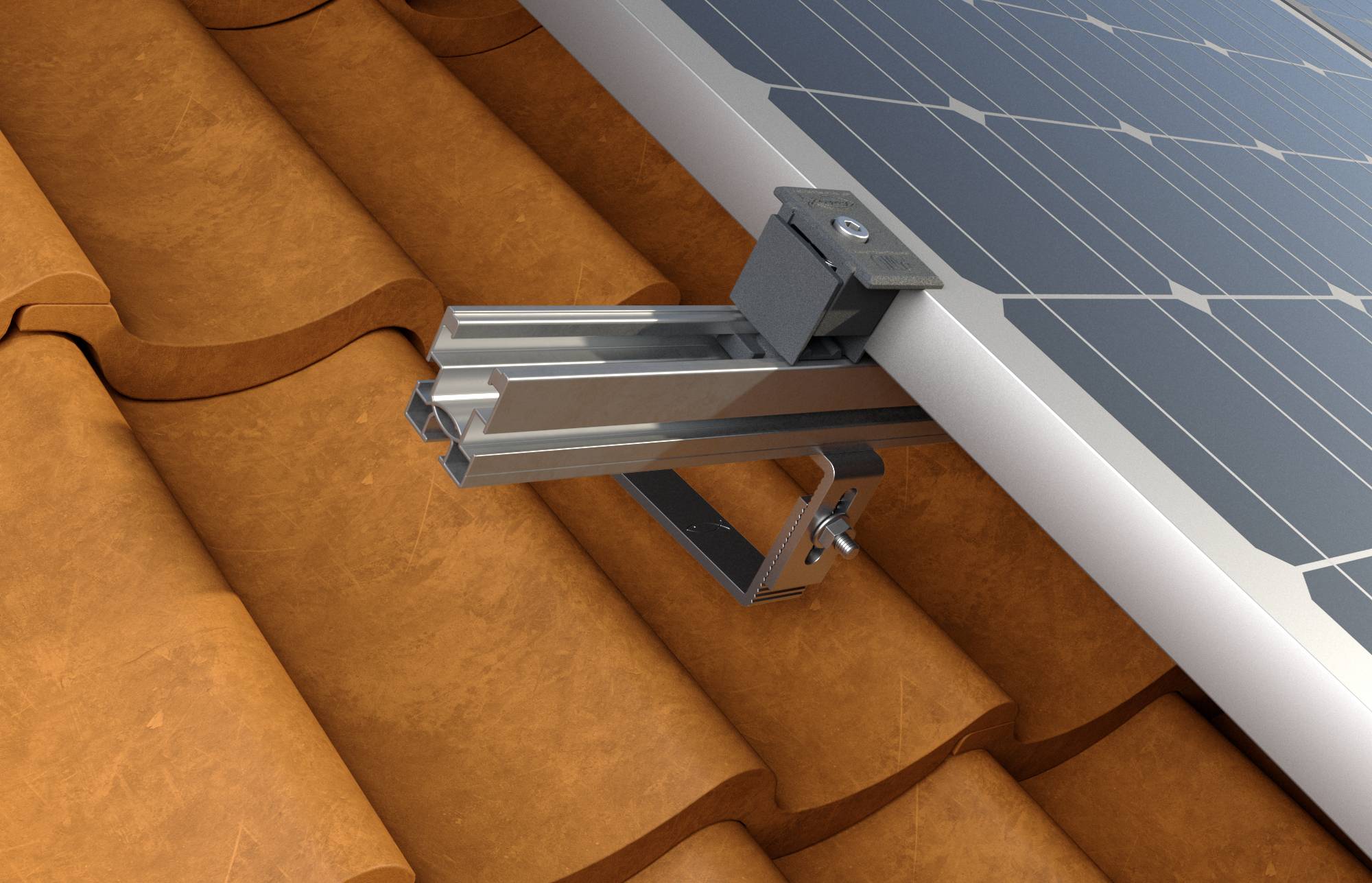

- Systémy šikmých striech s hákmi

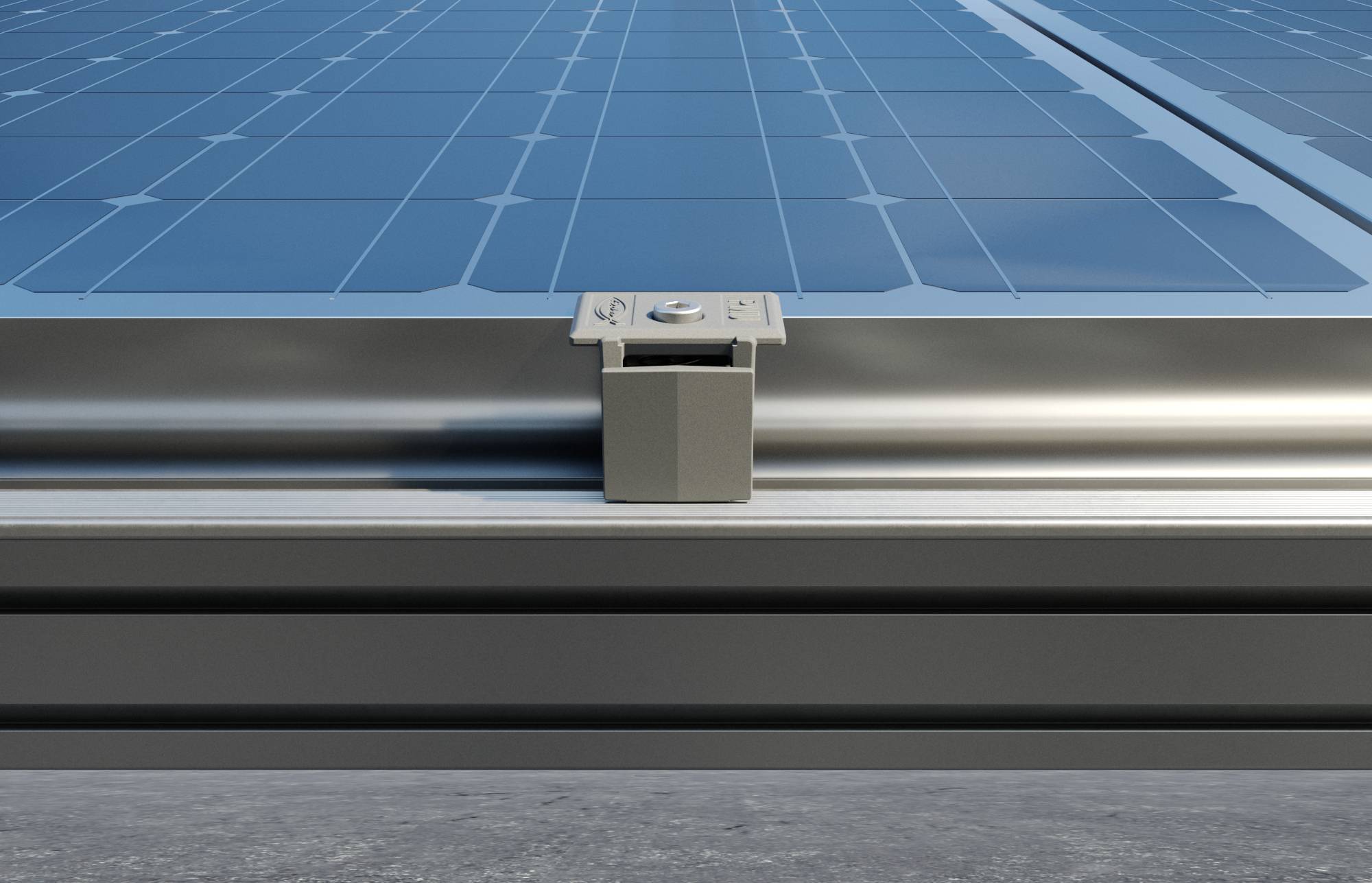

- Systémy plochých striech s trojuholníkovými rámami

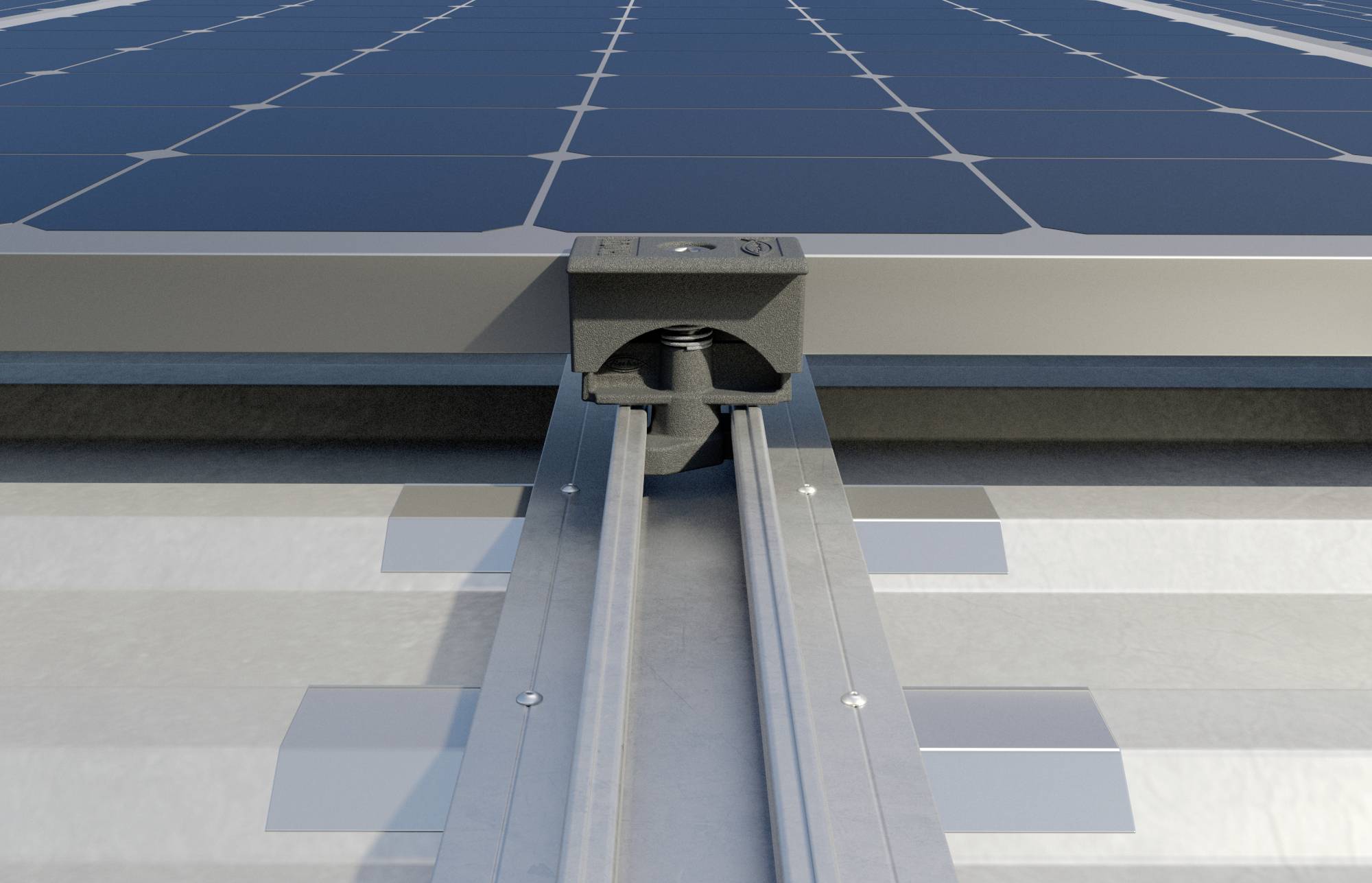

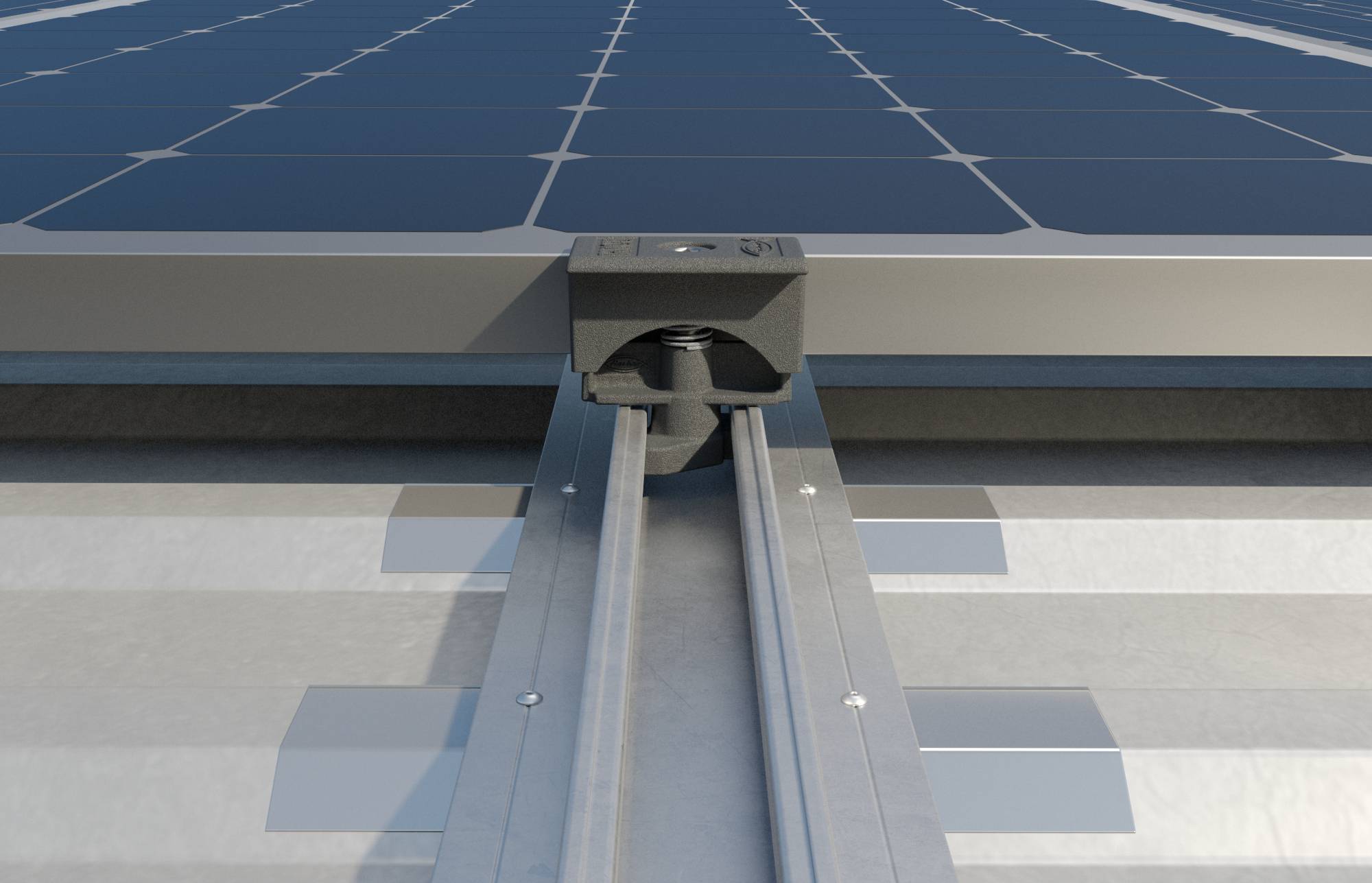

- Strešné systémy z trapézového plechu
- Strešné systémy z vlnitého plechu
- Špeciálne konštrukcie
- Pripevnenie FV modulov na koľajnice:
- SolarLight
- SolarFish
- SolarMid
- SolarFlat
Technické parametre
- Závit M8
- Inštalačný moment: 10 Nm
- Hrúbka modulu: 30 - 50 mm
- Veľkosť kľúča (vnútri šesťhranu): 6 mm
- Dĺžka skrutky: 40 mm
- Kategória výrobku
stredová svorka
- Hmotnosť
110 g
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3028802 Fischer 538881 PM C U 30-50 AL sw stredová svorka
Popis
PMC U je univerzálna stredová svorka pre FV panely s hrúbkou 30 až 50 mm. PMC U možno rýchlo vložiť do koľajníc jednoduchým otočením. Kompatibilné s koľajnicami SolarLight, SolarFish, SolarMid, SolarFlat a SolarMetal Predmontovaná univerzálna stredová svorka PMC U môže upevniť všetky FV moduly s hrúbkou 30 až 50 mm. Zapustená skrutka v svorke zabraňuje tieňom na susedných moduloch. Vďaka inteligentnej matici je možné univerzálnu svorku PM U rýchlo pripevniť a uzamknúť na ľubovoľnom mieste montážnej lišty. Pružina drží svorku zdvihnutú počas fáz uťahovania a plastový prvok zaisťuje, že zostane na mieste v koľajnici a nebude skĺznuť. U-svorka PMC nevyžaduje žiadne ďalšie prvky, ako sú skrutky, tesnenia alebo svorníky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 10 kusov
