Fischer 571745 RH 40-52 HB AL strešný hák

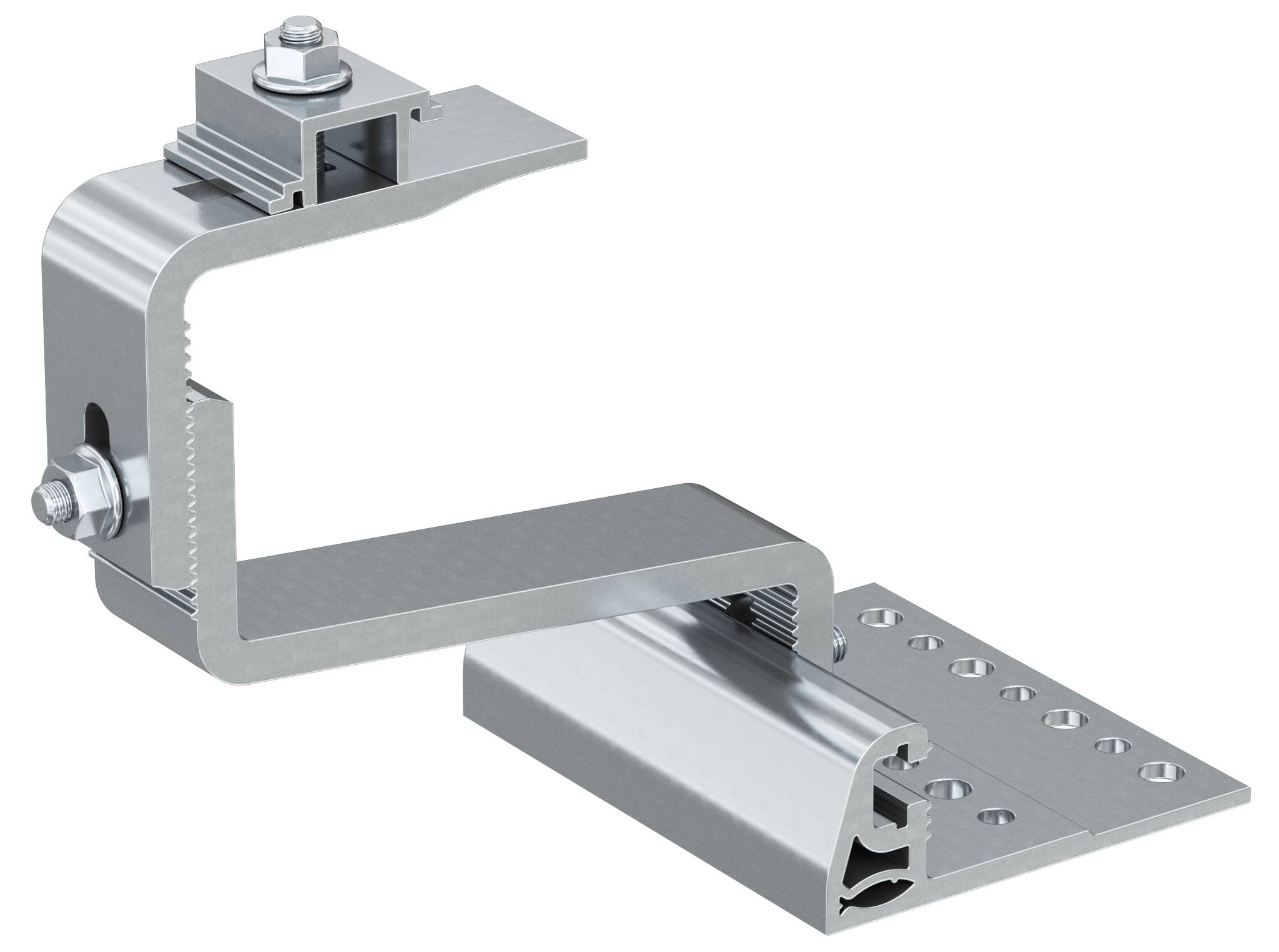

Kovový upevňovací svorkou bracket s nastaviteľnými hornými a dolnými čeľusťami, zobrazený izolovaný na bielom pozadí.

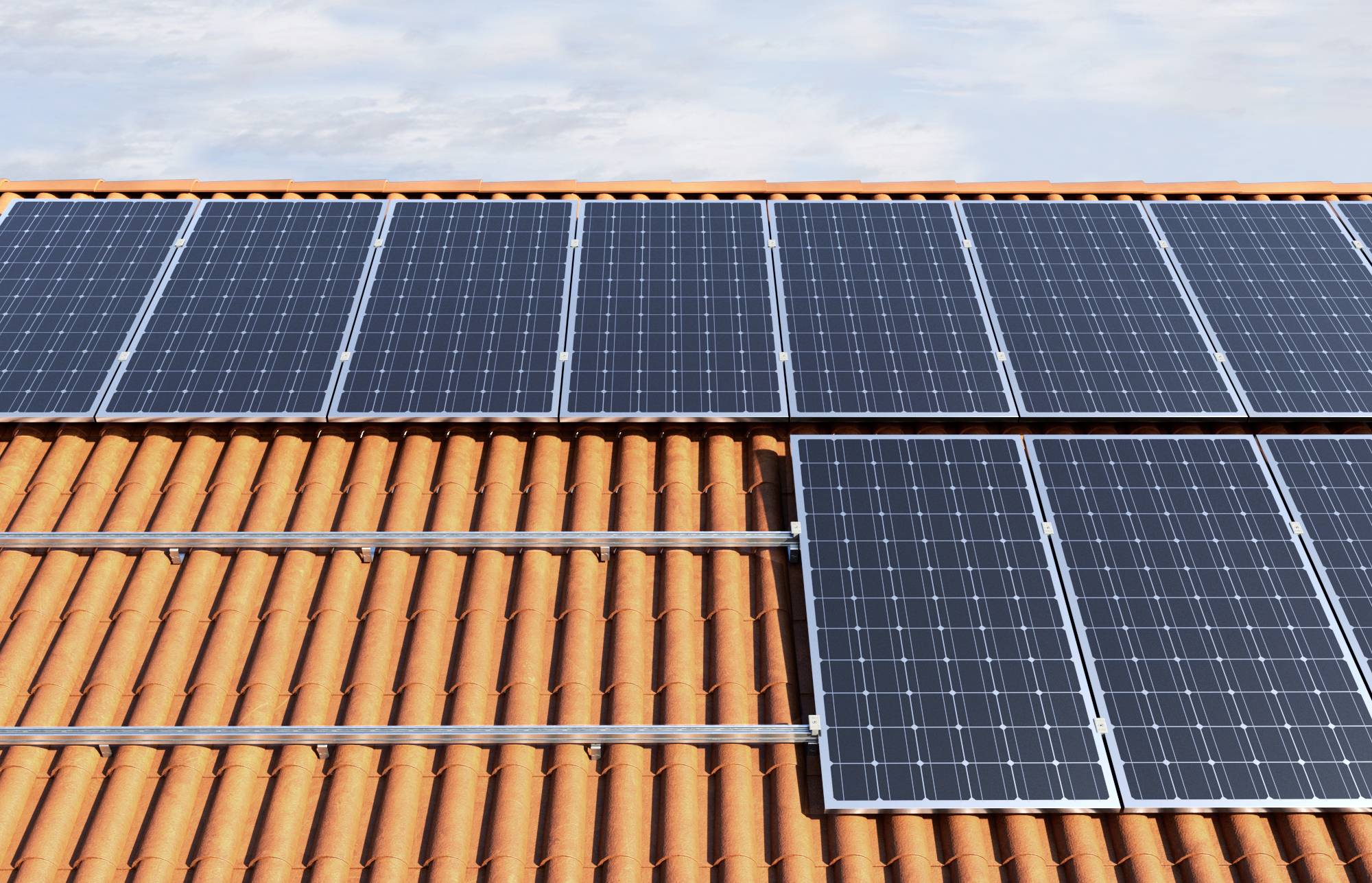

Solárne panely na červenej škridlovej streche pod modrým nebom. Vyrábajú čistú energiu a sú šetrné k životnému prostrediu.

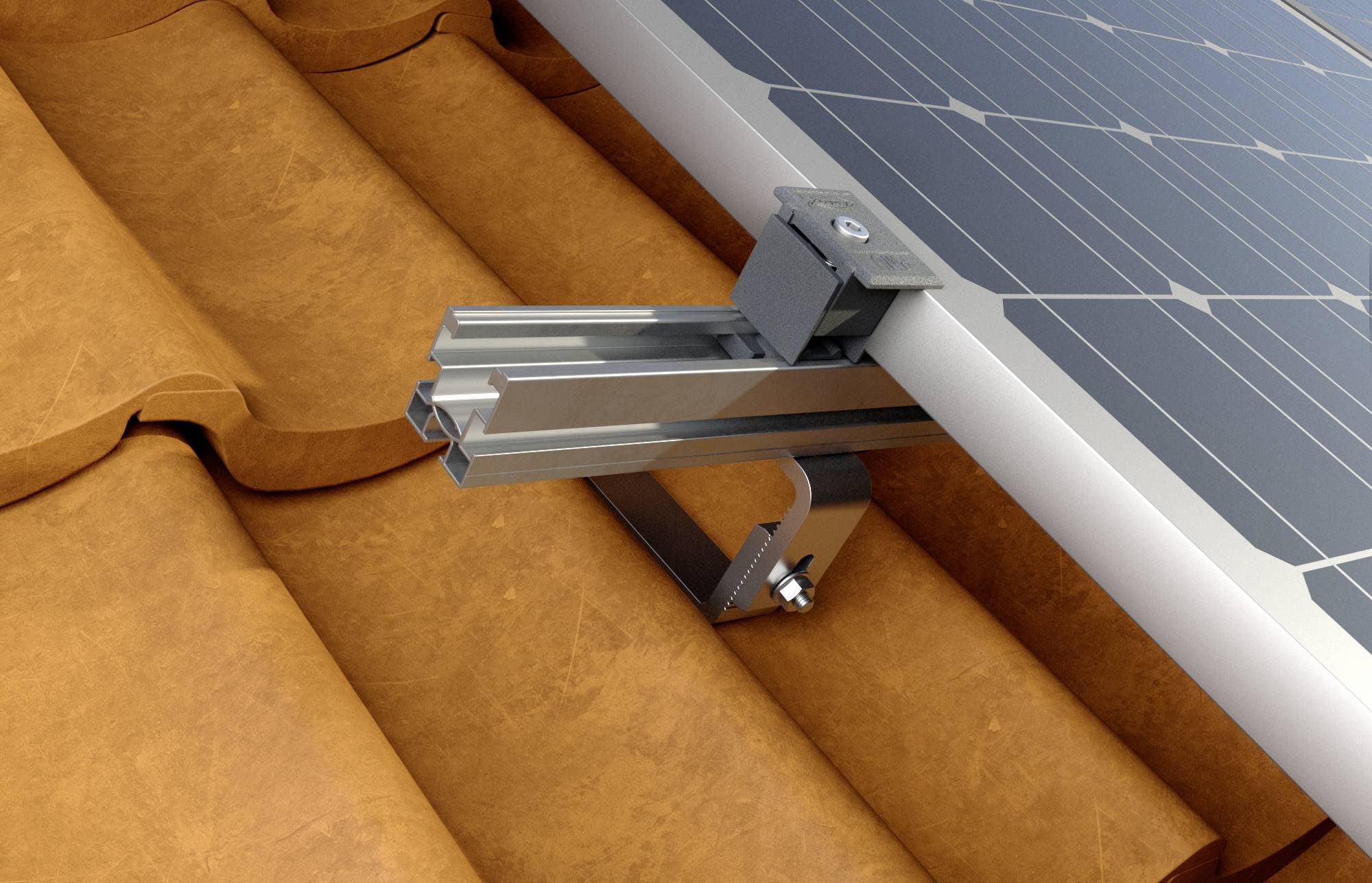

'Detail záberov upevnenia solárneho panela na škridlovej streche, zobrazujúci kovovú konzolu a spôsob montáže modulov.'

1/3

Doručenie: Po 14. 9.

12 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (146,33 € / kus)

146,33 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

fischer strešný hák RH 40-52 HB AL hliník

Strešný hák má štyri nastavovacie prvky: horizontálne nastavenie na základnej doske umožňuje prispôsobenie strešnej taške, spodné nastavenie rôznym hrúbkam škridly, stredné vertikálne nastavenie umožňuje nastavenie dištančného profilu k hornej časti škridly, horné nastavenie umožňuje horizontálne zarovnanie koľajnice
Vhodné pre strešné tašky s celkovou hrúbkou 40 až 52 mm (571745) alebo 52 až 67 mm (571747)
Hák/koľajnička rýchlospojky nevyžaduje žiadne ďalšie skrutky
Široká základná doska ponúka variabilné uchytenie na kontralatu
Rôzne otvory zvyšujú výber montážneho usporiadania
Veľká nosnosť umožňuje použitie menšieho počtu strešných hákov
Stanovte stredovú vzdialenosť strešných hákov na základe zaťaženia snehom a vetrom na mieste a určte polohu v závislosti od nosnej konštrukcie a miestnych podmienok
Zdvihnite strešnú škridlu a pripevnite základnú dosku háku pomocou príslušného upevňovacieho prvku
Vykonajte nastavenia výšky a šírky potrebné pre daný typ strešnej krytiny a utiahnite nastaviteľné skrutky spoja, aby ste zaistili hák na mieste
Vložte spoj v hornej časti háku do bočnej drážky koľajnice, ktorú používate. Kĺb je možné otočiť, aby sa prispôsobil koľajniciam SolarLight alebo SolarFish
Šikmá strecha so škridlami rôznych hrúbok

Technické parametre

Rozsah nastavenia: 40 - 52 mm

Kategória výrobku: strešný hák

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028834 Fischer 571745 RH 40-52 HB AL strešný hák

Popis

Hliníkový hák RH HB AL je vhodný na inštaláciu fotovoltaických systémov na strmých strechách so strešnými škridlami rôznych hrúbok. Vďaka horizontálnemu nastaveniu na základnej doske je možné strešný hák presne prispôsobiť škridli. Spodná poloha nastavenia umožňuje nastavenie strešného háku na rôzne hrúbky škridiel. Horná poloha nastavenia umožňuje nastaviť vzdialenosť koľajnice od vrchnej časti škridly. Tvar háku je navrhnutý tak, aby vydržal regulačné zaťaženie snehom a vetrom bez poškodenia tehly. Strešný hák ponúka niekoľko nastavovacích prvkov: spodný umožňuje prispôsobenie hrúbke škridly, vertikálny nastavovací prvok v hornej časti umožňuje nastavenie vzdialenosti medzi profilom a vrchom škridly. Možnosť horného nastavenia umožňuje zarovnanie koľajnice rovnobežne s upevnením odkvapu / hrebeňa pomocou skrutiek A2-PowerFast, buď troch skrutiek Ø6 alebo dvoch skrutiek Ø8. Vysoká nosnosť umožňuje použitie menšieho počtu strešných hákov Strešný hák má riadenú deformáciu a je navrhnutý tak, aby neprehýbal a nepoškodzoval škridle Strešný hák je predmontovaný a možno ho inštalovať bez ďalšieho príslušenstva Strešný hák je stabilný , ľahký a vyrobený z hliníka, pre zaistenie dlhej životnosti systému.Otáčaním spoja sa strešný hák stáva kompatibilným s koľajničkami SolarLight aj SolarFish.
