ifm Electronic LK1024, LK1024 elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks

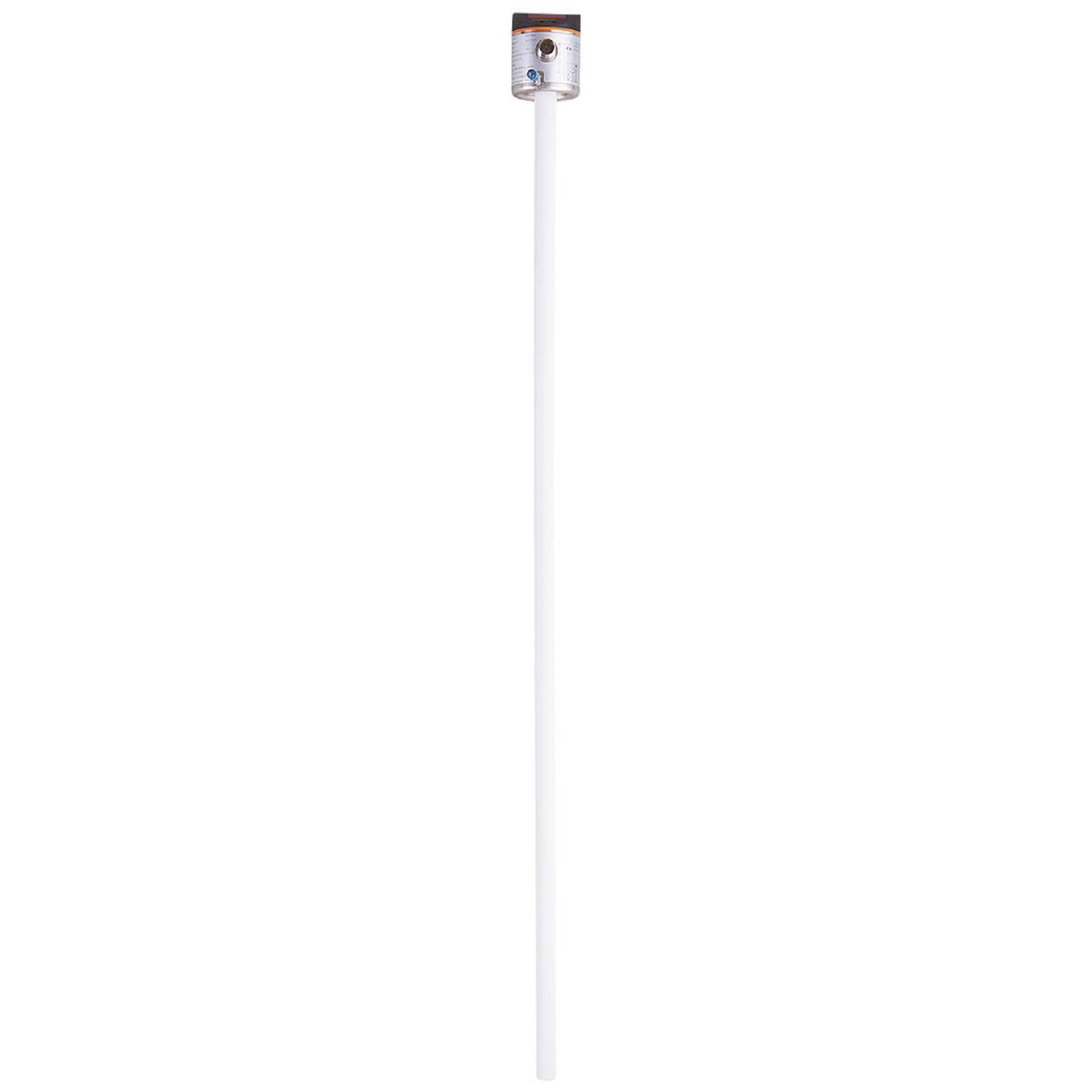

Jeden samostatný dlhý biely prút s upevňovacím mechanizmom na hornej časti, pravdepodobne súčasť technického zariadenia alebo prístroja.

Ilustračný obrázok

Kategória výrobku

elektronické hladinové čidlo

Min. prevádzkové napätie

18 V/DC

Prevádzkové napätie max.

30 V/DC

Merací rozsah

0.636 m

Typ

LK1024

Datasheety: (PDF)

Doručenie: Pi 25. 9.

Počet

Celkom (597,56 € / kus)

597,56 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

ifm LK1024 Elektronický snímač hladiny

Pre spoľahlivé monitorovanie hladiny nádrží a kontajnerov
Vhodné pre vodu, oleje a chladiace mazivá
Ľahko čitateľný 4-miestny LED displej
Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link

Technické parametre

Rozmery [mm]: Ø 16
Aktívna plocha A [mm]: 585
Počet digitálnych výstupov: 2
Počet vstupov a výstupov: Počet digitálnych výstupov: 2
Displej: Zobrazovacia jednotka / stav: 2 x LED, zelená (cm, palec); Stav spínania: 2 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
Revízia IO-Link: 1.1
Princíp merania hladiny: kapacitný
Štandard SDCI: IEC 61131-9
Dĺžka lišty L [mm]: 728
Typ prenosu IO-Link: COM2 (38,4 kBaud)
Teplota okolia-1 [°C]: 0...60
Výrobné nastavenie: Chladiace mazivá na vodnej báze; voda; médiá podobné vode
Opakovateľnosť: ±2
Rozlíšenie [mm]: 5
Konštrukcia ochrany proti skratu: tepelná, taktovaná
Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
Výstupný signál: spínací signál; IO Link
Tlak v nádobe [bar]: 0,5; (pri inštalácii s montážnym príslušenstvom: E43001 - E43007, E43019)
Požadovaná trieda hlavného portu: A
Čas oneskorenia pripravenosti [s]:< 3
Zvláštnosť: Pozlátené kontakty
Prevádzkové napätie [V]: 18...30 DC
Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
Dielektrická konštanta média:> 2
Elektrická verzia: PNP/NPN
Celkové výstupy: 2
Hmotnosť [g]: 552 400
Hysterézia OP - rozsah nastavenia [mm]: 4
V krokoch po - Rozsah nastavenia [mm]: 10
Neaktívna plocha I1 / I2 [mm]: 104 / 39
Komunikačné rozhranie: IO-Link
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -25...80
Max. rýchlosť zmeny hladiny [mm/s]: 300
Max. pokles napätia spínací výstup DC [V]: 2,5
Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43102: 35...55 )
Teplota média - olej [°C]: 0...70
Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43102: 35...55 )
Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
Chyba merania: ± 5
Min. doba cyklu procesu [ms]: 3.2
MTTF: 265
Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; alkálie; Potravinársky a galvanický sektor
Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; SP/rP poloha; úprava operácie; výber médií; nastavenie posunu; Oneskorenie preraďovania/podraďovania
Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
Analógové procesné dáta: 2
Binárne údaje o procese: 2
Referenčný bod OP - rozsah nastavenia [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610- VYP.
Spínací bod rP - rozsah nastavenia [mm]: 50...580
Spínací bod SP - rozsah nastavenia [mm]: 60...590
Trieda ochrany: IP 67
Trieda ochrany: III
Režim SIO: áno
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
Prúdová spotreba [mA]:< 50
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Materiály prichádzajúce do styku s médiom: PP
