Ixxat CAN-IB100/PCIe karta rozhrania 3.3 V

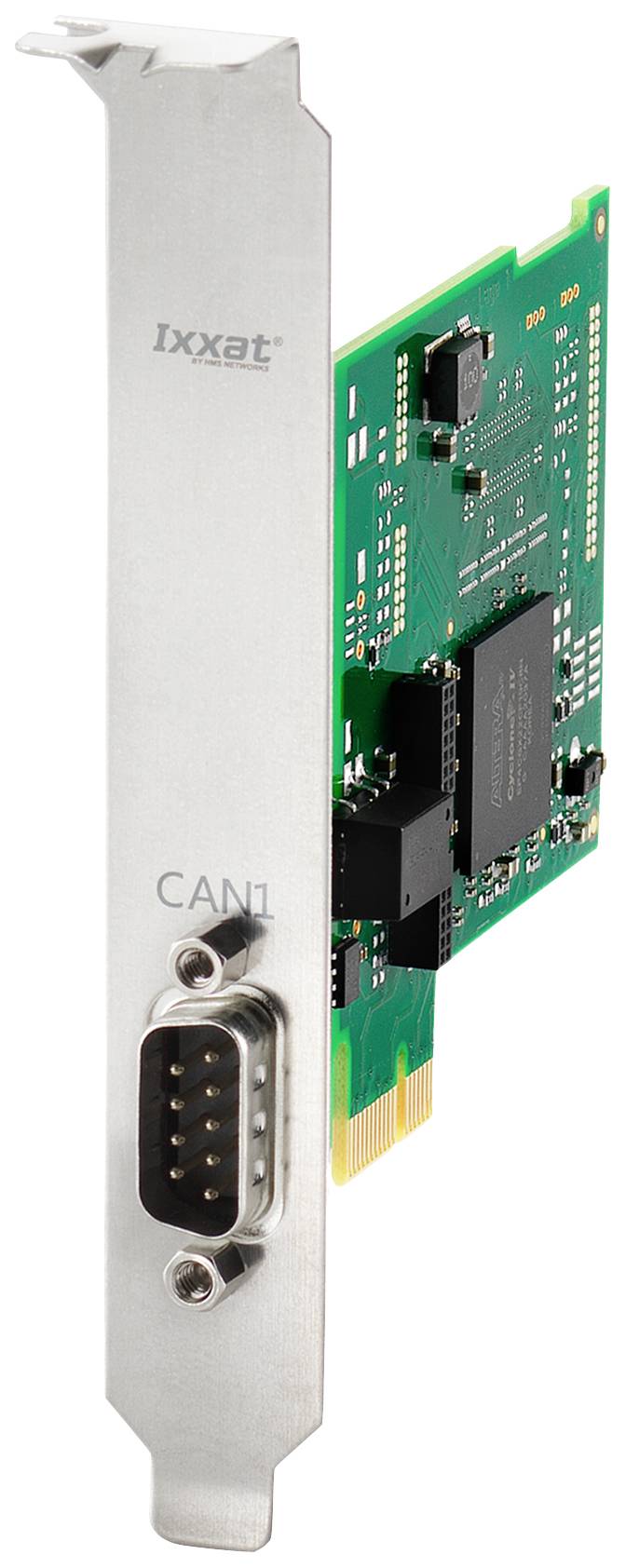

PCI Express karta s CAN Bus rozhraním. Prevažne zelená doska plošných spojov s konektorom a rozhraním pre sériovú komunikáciu.

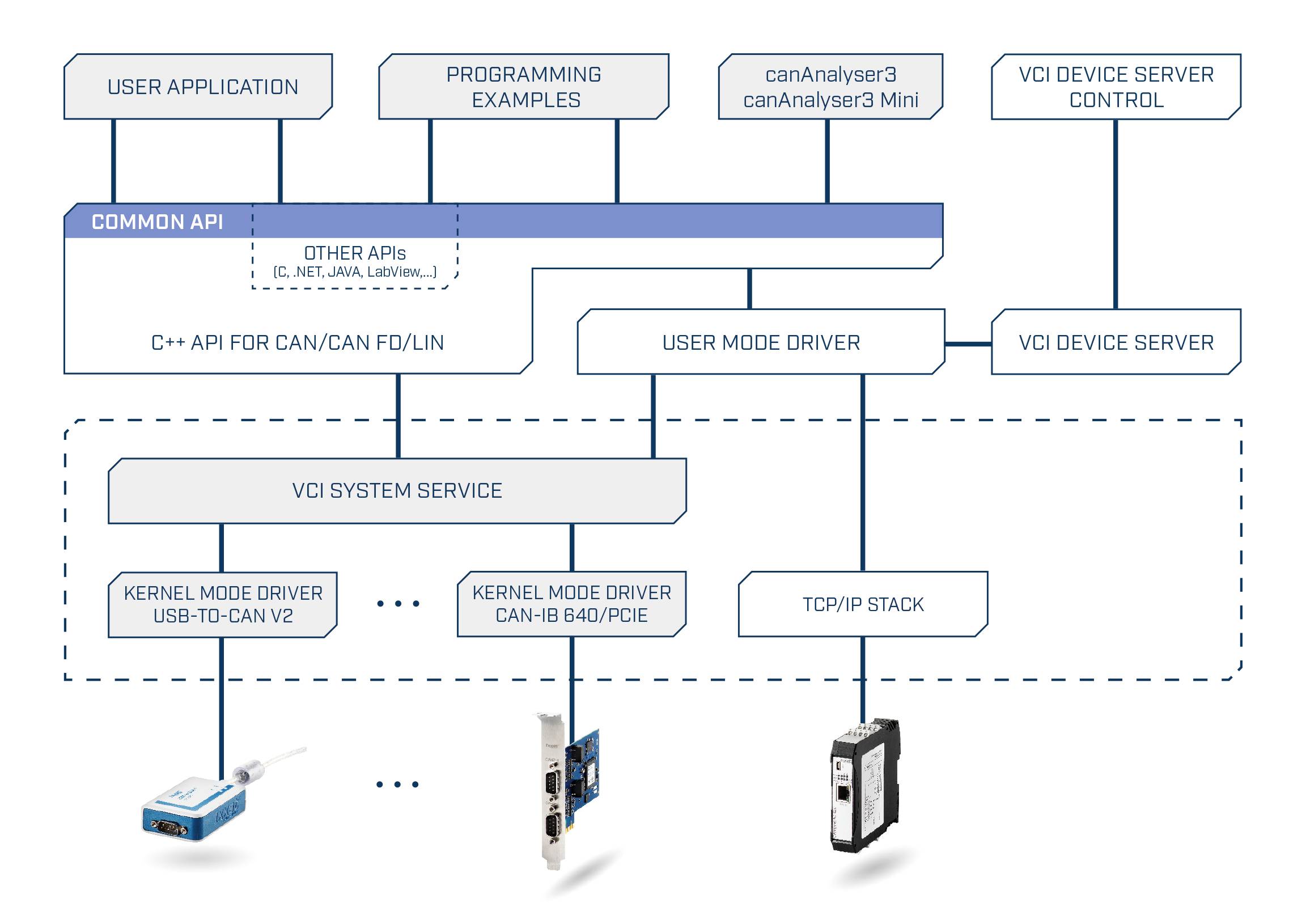

Vývojový diagram zobrazuje softvérovú a hardvérovú architektúru pre CAN komunikáciu s API, ovládačmi a zariadeniami pre VCI systém.

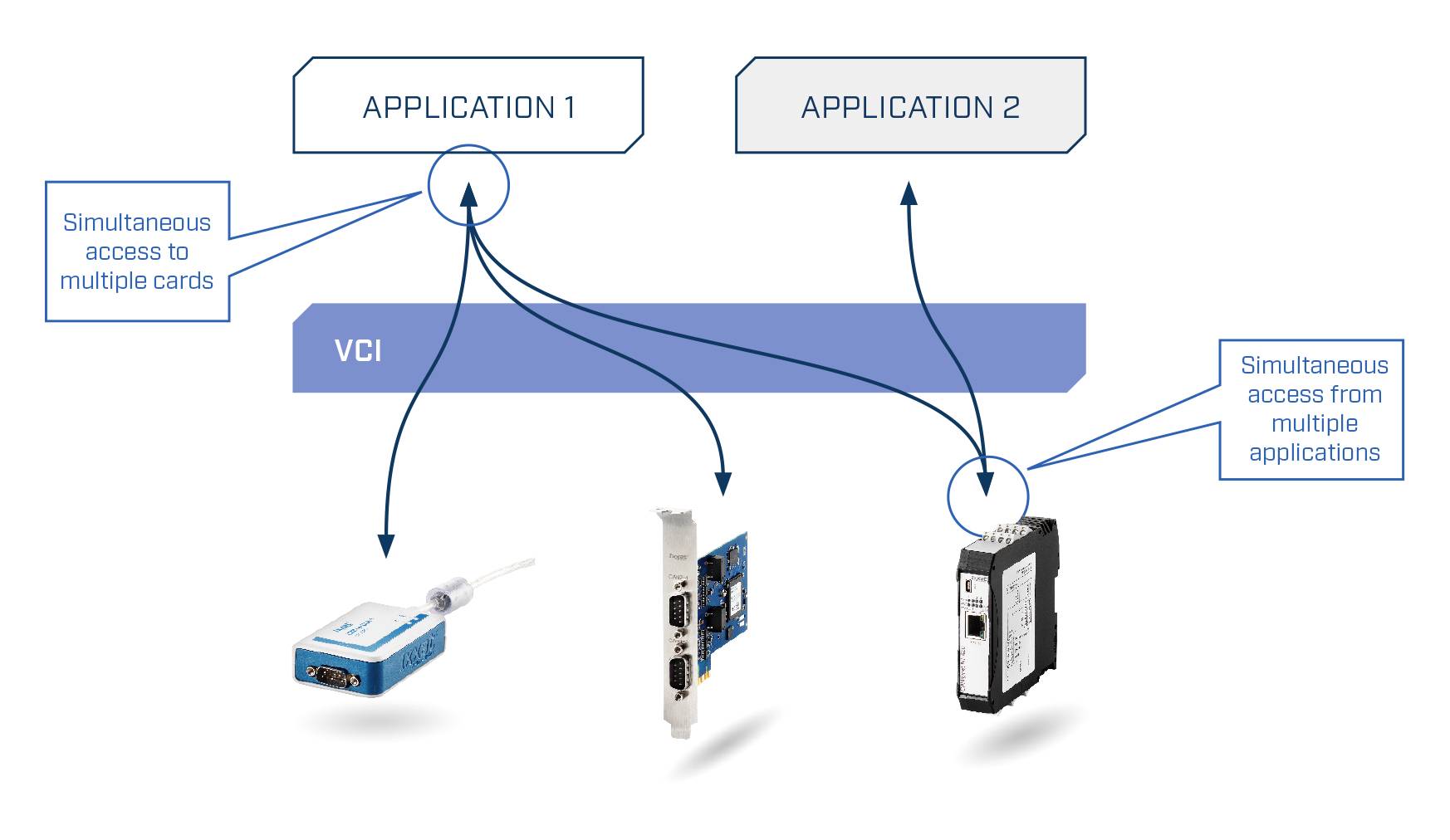

Diagram zobrazuje 'VCI', ktorý spája 'Aplikáciu 1' a 'Aplikáciu 2'. Obe aplikácie pristupujú súčasne k viacerým kartám.

1/3

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (430,08 € / kus)

430,08 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Pasívne rozhranie CAN pre PCI Express

Hlavné benefity

Lacné pasívne rozhranie (bez mikrokontroléra)
Ľahko rozšíriteľné pomocou rozširujúcich kariet a rozšírení priemyselnej zbernice
Galvanické oddelenie rozhrania CAN (1 kV, 1 s)
Jednotné balíčky ovládačov pre všetky rozhrania Ixxat CAN a CAN FD umožňujú ľahkú zmenu typu rozhrania PC
Výkonné programovacie rozhranie pre Windows „VCI“ a „ECI“ pre Linux, QNX, RTX, INtime a VxWorks

Technické parametre

Prevádzkové napätie: 3,3 V cez PCIe
Rozhrania: 1 rozhranie CAN; CAN 2,0 A / B; Konektor Sub-D9 podľa CiA 303-1
PC-Busintercafe: PCI Express (V1.1)
Rozsah adries PC: Plug & Play

Kategória výrobku: karta rozhrania

Typ: CAN-IB100/PCIe

Prevádzkové napätie: 3.3 V

Min. prevádzková teplota: 0 °C

Prevádzková teplota: 0 °C (min)

Rozmer.: (d x š) 65 mm x 105 mm

Šírka: 105 mm

Číslo výrobcu: 1.01.0231.12001

Dĺžka: 65 mm

Rozhranie: CAN

Trvalý prúd: 350 mA

Certifikácia: CE, FCC

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 1670249 Ixxat CAN-IB100/PCIe karta rozhrania 3.3 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1670249 Ixxat CAN-IB100/PCIe karta rozhrania 3.3 V

Popis

CAN-IB100 / PCIe je k dispozícii až so štyrmi kanálmi CAN. Na použitie v automobilovom priemysle môžu byť vysokorýchlostné kanály CAN pomocou softvéru prepnuté na nízkorýchlostné kanály CAN. V prípade potreby je možné rozšíriť počet rozhraní CAN pomocou viacerých kariet v jednom počítači.
Modulárna architektúra karty rozhrania navyše umožňuje jej ľahké rozšírenie pomocou ďalších rozhraní špecifických pre zákazníka pomocou doplnkových modulov.
