Ixxat CAN@net NT 100 CAN prevodník 24 V/DC

CAN @ net NT je ponúkaný v troch verziách, ako CAN @ net NT 100 s klasickým CAN kanálom a D-Sub 9 konektorom, ako CAN @ net NT 200 s dvoma klasickými CAN kanálmi a ako CAN @ net NT 420 so štyrmi CAN kanály, z ktorých dva je možné prepínať medzi CAN a CAN-FD. Všetky zariadenia majú tri prevádzkové režimy a môžu byť použité ako PC rozhranie, tak aj ako most a brána.

Až štyri nezávislé kanály CAN (dva CAN FD)
· Výkonný filter, preklad ID, mapovanie údajov a funkcia multiplexu
Podpora MQTT pre jednoduché cloudové pripojenie (vydavateľ a predplatiteľ)
· Vykonávanie preddefinovaných akcií s "pravidlami akcií" riadenými udalosťami
· Programovanie akýchkoľvek akčných pravidiel pomocou LUA
· Konfiguračný nástroj Windows pre jednoduchú konfiguráciu zariadenia cez USB alebo Ethernet
Nastaviteľná úroveň zabezpečenia pre prístup k zariadeniu (konfigurácia alebo nahranie firmvéru)
· Spoľahlivé použitie v náročných priemyselných prostrediach
· Jednoduché prepojenie systémov a zariadení CAN a CAN FD
· Preklenutie veľkých vzdialeností a jednoduchý systémový prístup cez Ethernet
· Úspora nákladov vďaka jednoduchšiemu zapojeniu
· Rozšírenie rozšírenia systému ako aj topológie strom / hviezda
· Zvýšená spoľahlivosť systému
· Ochrana prostredníctvom galvanického oddelenia

Ethernetová brána CAN / CAN FD

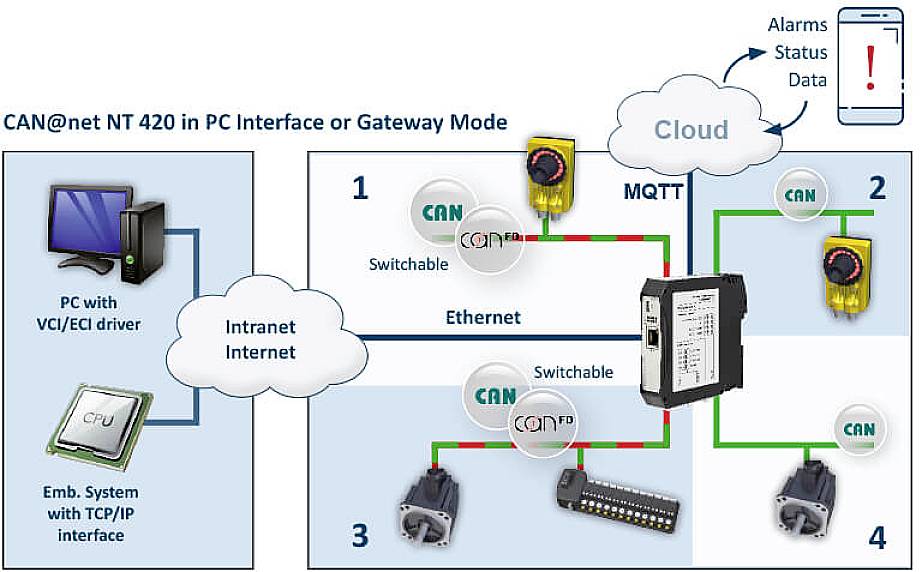

V prevádzkovom režime brány je možné pristupovať k CAN @ net NT z rôznych operačných systémov (napr. Windows, Linux, VxWorks alebo QNX) a zo vstavaných systémov. To sa vykonáva pomocou štandardného TCP / IP socketu a jednoduchého ASCII protokolu. CAN @ net NT ako CAN Ethernet brána teda poskytuje jednoduchý a flexibilný prístup k CAN systémom cez LAN alebo Internet.

PC rozhranie

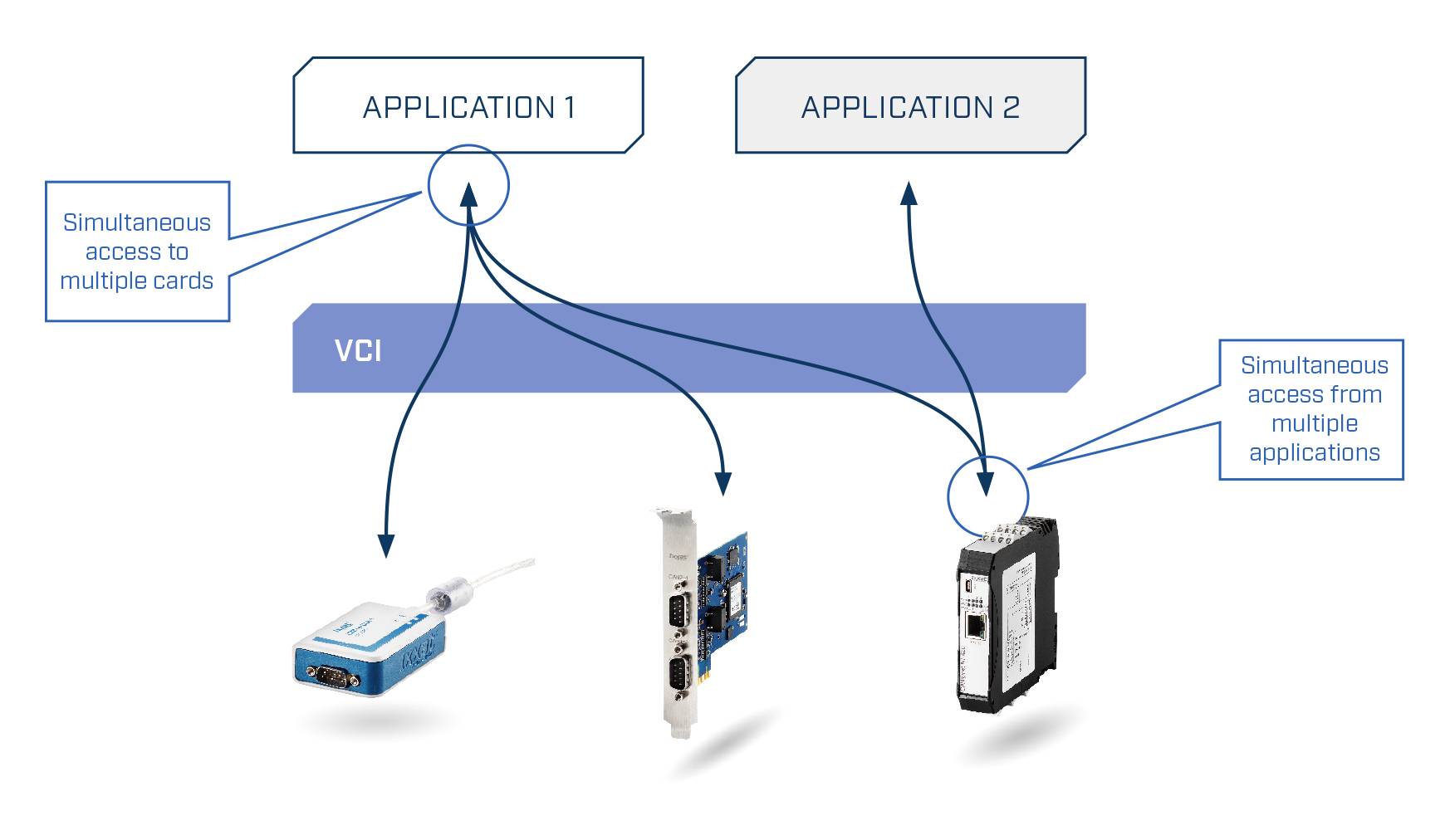

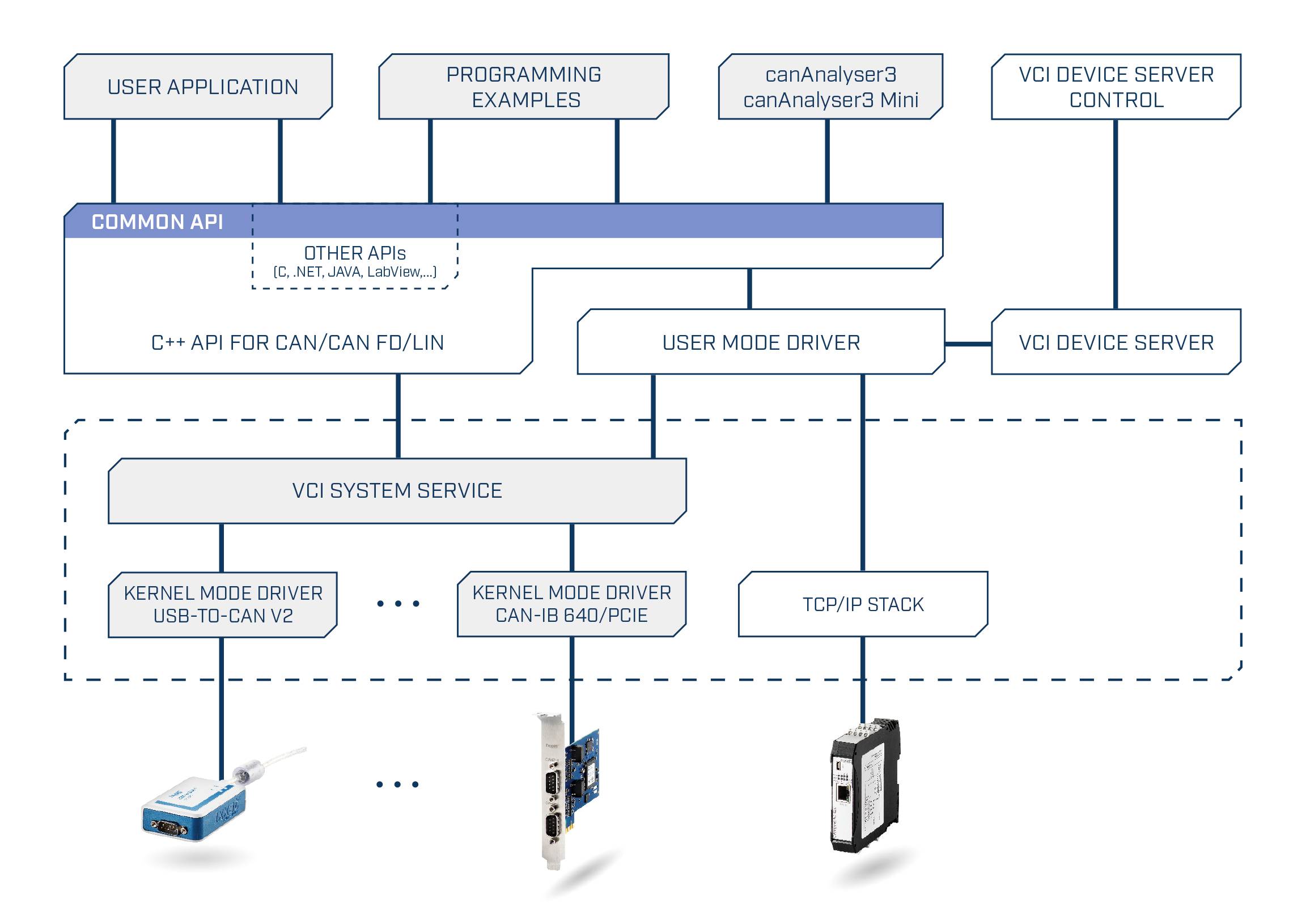

S ovládačom VCI pre Windows, ktorý je súčasťou dodávky, je možné CAN @ net NT prevádzkovať ako všetky Ixxat CAN PC karty rozhrania. To znamená, že všetky nástroje Ixxat založené na VCI, ako napríklad canAnalyser, možno použiť s CAN @ net NT, ale aj aplikácie špecifické pre zákazníka, ktoré sú vytvorené na základe ovládača VCI. Ovládač VCI CAN ponúka možnosť súčasne komunikovať až so 128 CAN @ net NT.

CAN-Ethernet-CAN-Bridge
Pomocou až štyroch CAN @ net NT 420 (dva CAN @ net NT 100/200) je možné implementovať CAN-Ethernet-CAN most, z ktorých každý môže mať až štyri (2 pre CAN @ net NT 200, 1 pre CAN @net NT 100) spája nezávislé kanály CAN na zariadenie. Most umožňuje výmenu správ CAN medzi systémami CAN cez TCP / IP na veľké vzdialenosti - pomocou existujúcich ethernetových infraštruktúr. Segmentácia systémov CAN tiež zvyšuje spoľahlivosť a bezpečnosť pri poruchách celého systému.

Filtrovanie a multiplexovanie
Pomocou mapovacích tabuliek je možné mimoriadne flexibilne konfigurovať výmenu správ medzi všetkými kanálmi. Na správy CAN a CAN FD možno použiť pravidlá filtrovania a implementácie. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Pre aplikácie SAE J1939 je k dispozícii špeciálna mapovacia tabuľka, ktorá je prispôsobená špecifickým parametrom. Funkcionalita multiplexovania / demultiplexovania údajov umožňuje napríklad mapovanie údajov CAN FD na niekoľko štandardných správ CAN a naopak.

Pravidlá akcie
Ako reakciu na prijaté správy, ako aj stav zariadenia alebo zbernice CAN je možné automaticky vykonávať širokú škálu akcií, ako je odosielanie správ (CAN, CAN-FD, MQTT), zmena nastavení zariadenia alebo ovládanie LED diód zariadenia. „Pravidlá akcií“ sa vytvárajú pomocou intuitívnych rozbaľovacích ponúk pre udalosti a akcie v konfiguračnom nástroji zariadení založenom na systéme Windows alebo pomocou skriptov LUA.

MQTT pre cloudové pripojenie
Bez ohľadu na to, či ide o stav zariadenia alebo údaje CAN / CAN FD, protokol MQTT implementovaný v CAN @ net NT umožňuje prenos informácií do cloudu - ľahko programovateľné pomocou zoznamov akčných pravidiel. Prostredníctvom voľne dostupných sprostredkovateľských služieb a aplikácií možno napríklad stavové hlásenia a systémové hodnoty jednoducho a jednoducho prenášať napríklad do smartfónov alebo cloudových služieb.

Cyklický prenos
Funkcia cyklického prenosu umožňuje cyklické zasielanie správ. Správy aj časy cyklov sú definované v centrálnej prenosovej tabuľke.

Tento text bol preložený strojovo.
