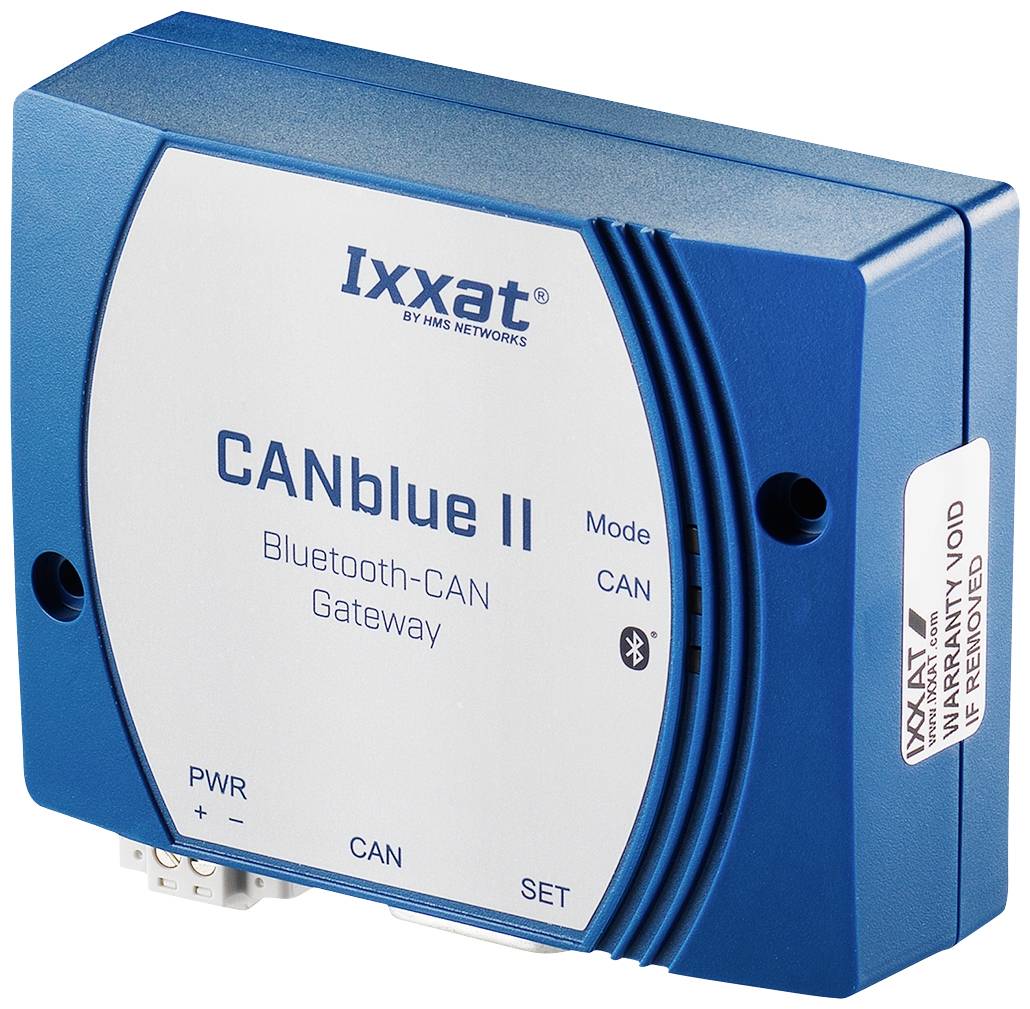

Ixxat CAN prevodník CAN dátová zbernica , Bluetooth
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (630,08 € / kus)
630,08 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!

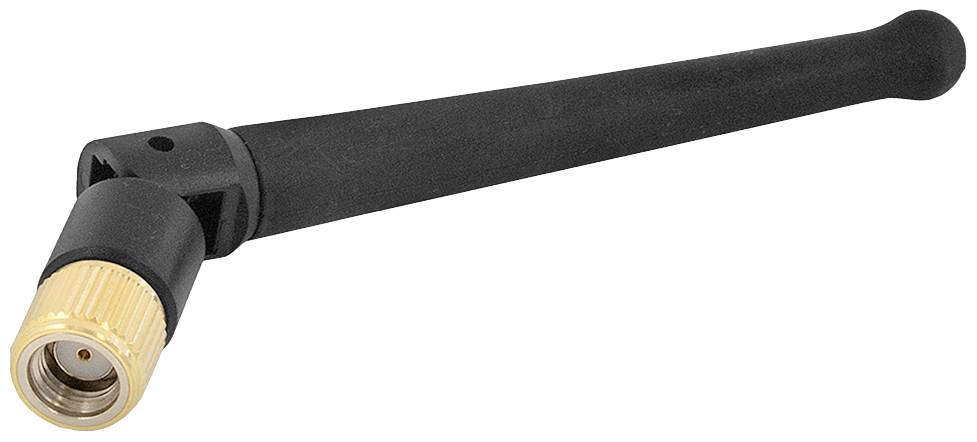

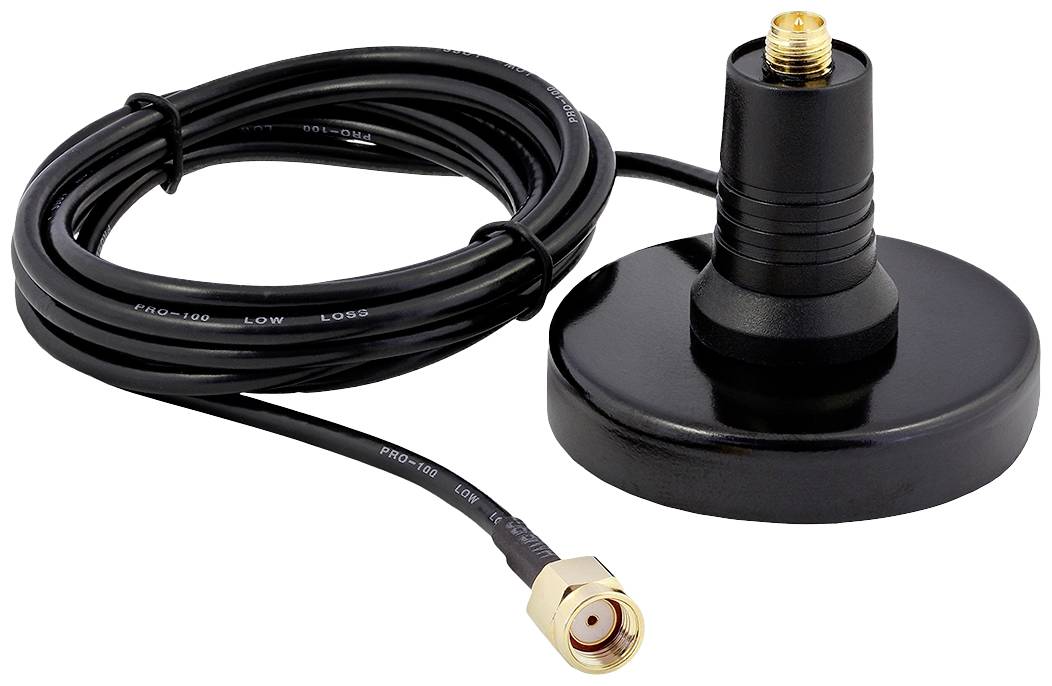

CANblue II - Na použitie s externou anténou
Hlavné benefity
- CAN-Bus PC-Interface (Bluetooth) CAN-Bluetooth-CAN Bridge ako náhrada kábla (sú potrebné 2 zariadenia) CAN-Bluetooth Gateway Rýchle vytvorenie spojenia Dlhý dosah prenosu Krátka latencia prenosu Vysoká priepustnosť dát Flexibilné možnosti konfigurácie (spojenie viacerých CANblue II)
Technické parametre
- Mikrokontrolér: 32-bitový mikrokontrolér
- Ovládač CAN: CAN 2.0 A / B
- Rozhranie zbernice CAN ISO 11898-2, zástrčka Sub D9 podľa CiA 303-1
- Galvanické oddelenie: 1 kV, 1 s.
- Priemerné oneskorenie prenosu: približne 4 ms (v režime najkratšej latencie)
- Výkon CAN pri prenosovej rýchlosti 1 Mbit: 100% zaťaženie zbernice
- Certifikáty: CE, FCC, Telec
- Teleso: plastové puzdro s integrovanou anténou a montážnymi otvormi.
- Kategória výrobku
CAN prevodník
- Rozhranie
CAN dátová zbernica
Bluetooth
- Typ
1.01.0126.12001
- Max. prevádzková teplota
85 °C
- Min. prevádzková teplota
-40 °C
- Prevádzková teplota
-40 do 85 °C
- Rozmer.
(š x v) 82 mm x 64 mm
- V
64 mm
- Šírka
82 mm
- Číslo výrobcu
1.01.0126.12001
- Rozhranie
Bluetooth V2.1 EDR
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 1386379 Ixxat CAN prevodník CAN dátová zbernica , Bluetooth
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1386379 Ixxat CAN prevodník CAN dátová zbernica , Bluetooth
Popis
Aktívne rozhranie Bluetooth
CANblue II je lacný, univerzálne použiteľný modul CAN Bluetooth, ktorý so svojimi tromi prevádzkovými režimami pokrýva veľké množstvo oblastí použitia.
Napríklad v oblasti služieb umožňuje bezdrôtový prístup k systémom CAN cez rozhranie Bluetooth, ktoré je už v notebookoch štandardne zahrnuté. Načítanie diagnostických údajov alebo konfiguráciu systému je možné vykonať veľmi ľahko a flexibilne, a to aj pre ťažko prístupné časti systému.
Sieťové segmenty je možné vzájomne prepojiť pomocou niekoľkých zariadení CANblue II. To znamená, že rotujúce alebo pohyblivé časti, napríklad vo veterných turbínach, môžu byť spoľahlivo spojené alebo môžu byť systémy navzájom prepojené na veľké vzdialenosti až 200 metrov. Zabráni sa chybnému pripojeniu klzného krúžku alebo nákladnému ukladaniu káblov medzi vzdialenými časťami systému.
V neposlednom rade ponúka komunikácia na báze Bluetooth v porovnaní s bežnými riešeniami WLAN rozhodujúce výhody z hľadiska dosahu a odolnosti proti rušeniu.
Podporované sú nasledujúce prevádzkové režimy:
Prevádzkový režim mosta
V prevádzkovom režime mosta je možné most CAN-Bluetooth-CAN implementovať pomocou dvoch zariadení CANblue II. Výmena správ sa uskutočňuje na vrstve 2 a je transparentná. Zariadenie preto môže pracovať aj v systémoch s protokolmi CANopen, DeviceNet alebo so zákazníckymi protokolmi. Na výmenu dát cez Bluetooth je možné uložiť filtre CAN ID. Použitím viac ako 2 zariadení CANblue je možné kombinovať niekoľko zberníc a vytvoriť tak sieť.
Prevádzkový režim ASCII / binárny protokol
V tomto prevádzkovom režime má užívateľ funkcie na odosielanie a prijímanie správ CAN a na konfiguráciu CANblue II na základe jednoduchých príkazov ASCII a optimalizovaných binárnych správ CAN. CANblue II je preto ideálne vhodný pre systémy „iné ako Windows“ alebo pre zabudované platformy.
Prevádzka počítača s ovládačom VCI pre Windows
S podporou ovládača VCI CAN možno CANblue II prevádzkovať so všetkými nástrojmi IXXAT, ako aj so špecifickými programami pre zákazníka. Bezdrôtový prístup k systémom CAN cez Bluetooth je možné navyše ľahko implementovať pomocou existujúcich aplikačných programov a nástrojov založených na VCI.
Tento text bol preložený strojovo.
CANblue II je lacný, univerzálne použiteľný modul CAN Bluetooth, ktorý so svojimi tromi prevádzkovými režimami pokrýva veľké množstvo oblastí použitia.
Napríklad v oblasti služieb umožňuje bezdrôtový prístup k systémom CAN cez rozhranie Bluetooth, ktoré je už v notebookoch štandardne zahrnuté. Načítanie diagnostických údajov alebo konfiguráciu systému je možné vykonať veľmi ľahko a flexibilne, a to aj pre ťažko prístupné časti systému.
Sieťové segmenty je možné vzájomne prepojiť pomocou niekoľkých zariadení CANblue II. To znamená, že rotujúce alebo pohyblivé časti, napríklad vo veterných turbínach, môžu byť spoľahlivo spojené alebo môžu byť systémy navzájom prepojené na veľké vzdialenosti až 200 metrov. Zabráni sa chybnému pripojeniu klzného krúžku alebo nákladnému ukladaniu káblov medzi vzdialenými časťami systému.
V neposlednom rade ponúka komunikácia na báze Bluetooth v porovnaní s bežnými riešeniami WLAN rozhodujúce výhody z hľadiska dosahu a odolnosti proti rušeniu.
Podporované sú nasledujúce prevádzkové režimy:
Prevádzkový režim mosta
V prevádzkovom režime mosta je možné most CAN-Bluetooth-CAN implementovať pomocou dvoch zariadení CANblue II. Výmena správ sa uskutočňuje na vrstve 2 a je transparentná. Zariadenie preto môže pracovať aj v systémoch s protokolmi CANopen, DeviceNet alebo so zákazníckymi protokolmi. Na výmenu dát cez Bluetooth je možné uložiť filtre CAN ID. Použitím viac ako 2 zariadení CANblue je možné kombinovať niekoľko zberníc a vytvoriť tak sieť.
Prevádzkový režim ASCII / binárny protokol
V tomto prevádzkovom režime má užívateľ funkcie na odosielanie a prijímanie správ CAN a na konfiguráciu CANblue II na základe jednoduchých príkazov ASCII a optimalizovaných binárnych správ CAN. CANblue II je preto ideálne vhodný pre systémy „iné ako Windows“ alebo pre zabudované platformy.
Prevádzka počítača s ovládačom VCI pre Windows
S podporou ovládača VCI CAN možno CANblue II prevádzkovať so všetkými nástrojmi IXXAT, ako aj so špecifickými programami pre zákazníka. Bezdrôtový prístup k systémom CAN cez Bluetooth je možné navyše ľahko implementovať pomocou existujúcich aplikačných programov a nástrojov založených na VCI.
Tento text bol preložený strojovo.
Rozsah dodávky
- CAN modul, návod na obsluhu
- Ovládač CAN VCI pre Windows
- Jednoduchý monitor zbernice CAN „miniMon“.
Rady
- Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
