Ixxat USB-to-CAN FD Automotive CAN prevodník 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (865,85 € / kus)
865,85 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!

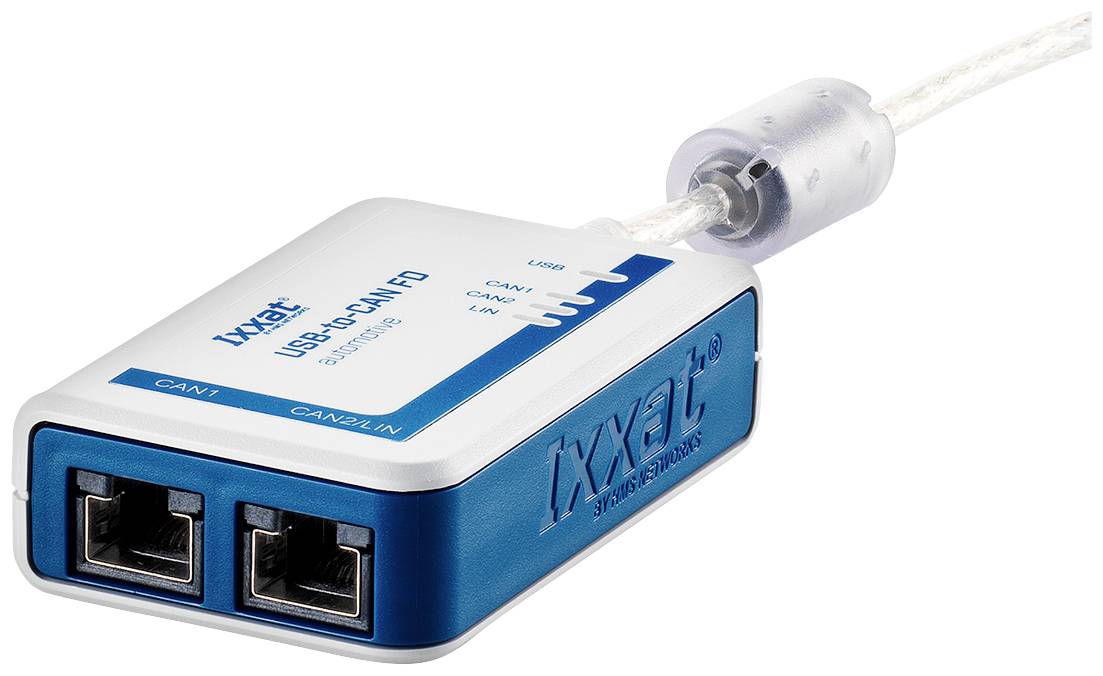

IXXAT USB-to-CAN FD Automotive, aktívne USB rozhranie
Hlavné benefity
- Rozhrania CAN, CAN FD a LIN v jednom zariadení
- Lacné a mimoriadne univerzálne
- Jednotné rozhranie vodiča pre ľahkú zmenu typu rozhrania počítača
- Pre priemyselné a automobilové aplikácie
- Galvanické oddelenie
- Automobilová verzia má dva prepínateľné kanály CAN / CAN FD so zásuvkami RJ45
Technické parametre
- Rozhranie pre zbernicu PC: USB 2.0, vysokorýchlostné (480 Mbit / s)
- Mikrokontrolér: 32-bitový
- Dátový tok CAN: 10 kbit / s ... 1 Mbit / s
- Transceiver CAN: Microchip MCP2562FDT
- Bitové rýchlosti CAN FD: 250/500 kbit / s arbitrážna rýchlosť s 500 ... 10 000 kbit / s, dátový tok (preddefinovaný), možné bitové rýchlosti definované používateľom
- Transceiver CAN FD: Microchip MCP2562FDT
- Prenosové rýchlosti LIN: max. 20 kbit / s
- LIN transceiver: NXP TJA1020
- Ovládač CAN: IFI CAN_FD IP
- Galvanické oddelenie: 800 V DC / 500 V AC po dobu 1 min.
- Hmotnosť pribl. 100 g
- Rozmery: 80 x 50 x 22 mm
- Certifikácia: CE.
- Kategória výrobku
CAN prevodník
- Typ
USB-to-CAN FD Automotive
- Prevádzkové napätie
5 V/DC
- Max. prevádzková teplota
+ 70 °C
- Min. prevádzková teplota
- 20 °C
- Prevádzkové napätie
cez USB
- Prevádzková teplota
- 20 do + 70 °C
- Číslo výrobcu
1.01.0353.22012
- Príkon prúdu
300 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 1616329 Ixxat USB-to-CAN FD Automotive CAN prevodník 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1616329 Ixxat USB-to-CAN FD Automotive CAN prevodník 5 V/DC
Popis
USB-to-CAN FD má - v závislosti na variante zariadenia - až dva prepínateľné kanály CAN, ktoré podporujú vysokorýchlostné ISO CAN-FD, iné ako ISO CAN-FD a CAN. Automobilový variant má tiež ďalší LIN -Rozhranie.
Vďaka použitiu výkonného hardvéru a pripojeniu cez USB 2.0 Hi-Speed (480 Mbit / s) dosahujú rozhrania veľmi vysokú priepustnosť dát s minimálnymi časmi latencie a nízkymi požiadavkami na napájanie. Týmto spôsobom umožňujú spoľahlivé a bezstratové odosielanie a prijímanie správ v sieťach CAN FD a CAN s vysokými prenosovými rýchlosťami a zaťažením zbernice. Ďalej sú správy opatrené časovou pečiatkou a môžu byť filtrované a dočasne ukladané priamo do USB-to-CAN FD.
Vďaka mimoriadne zaujímavej cene a kompaktnému dizajnu je rozhranie USB-to-CAN FD ideálne vhodné pre použitie v sériových výrobkoch a v spojení s canAnalyser pre vývojové, servisné a údržbárske práce.
LIN (automobilový variant)
Komunikácia LIN je voliteľne podporovaná v režime LIN master alebo slave. Ako LIN slave rozhranie reaguje automaticky na prijaté hlavné požiadavky. Dáta odozvy sa aktualizujú pomocou medzipamäte cez PC API. V prevádzkovom režime Master sú hovory Master spracovávané aplikáciou PC. Prijaté správy LIN sa preposielajú do aplikácie s časovou pečiatkou, hlavnou požiadavkou, odpoveďou a stavovými informáciami.
Vďaka novo vyvinutému robustnému krytu je prispôsobenie (vlastný dizajn / označenie značky) jednoduché.

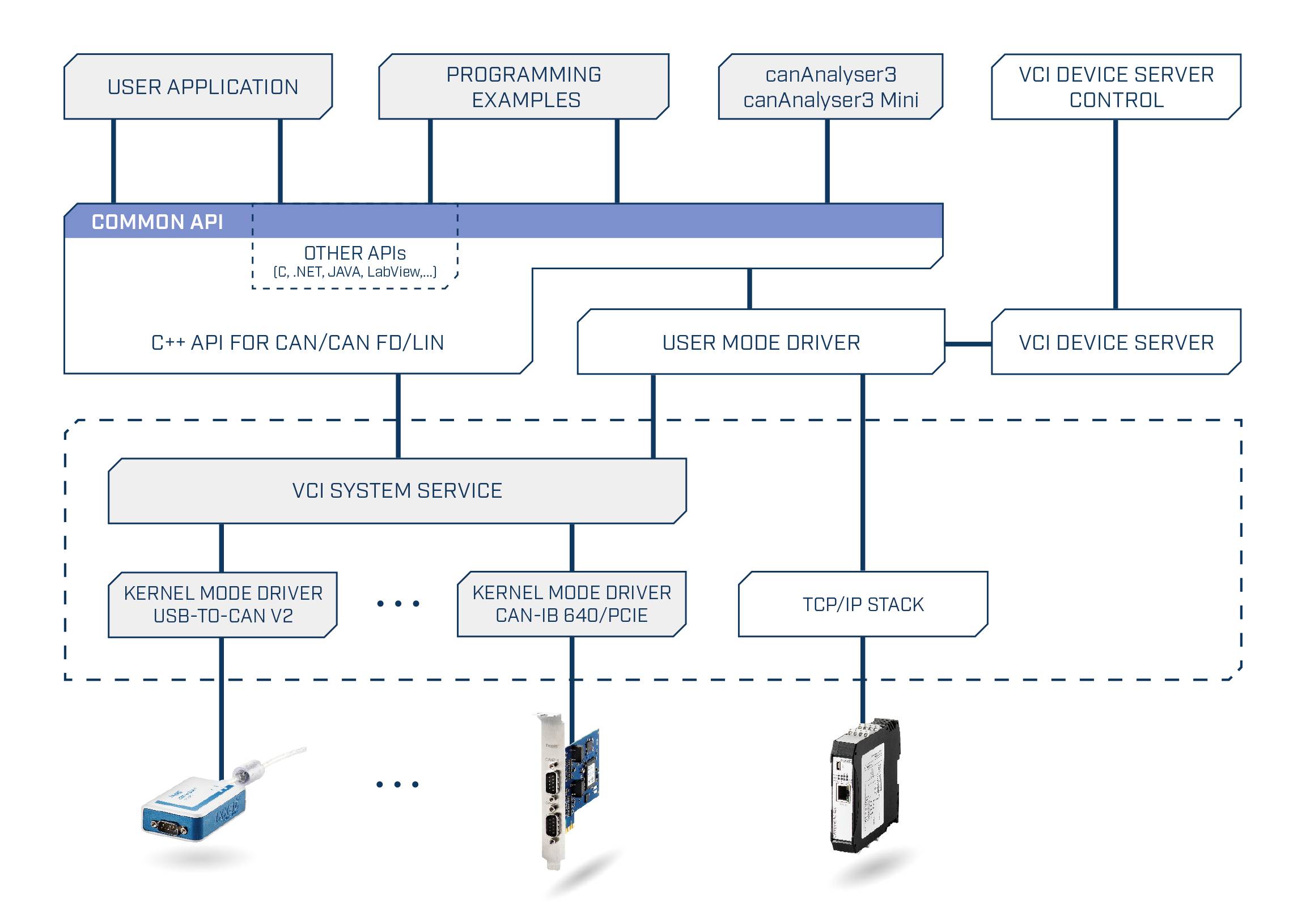

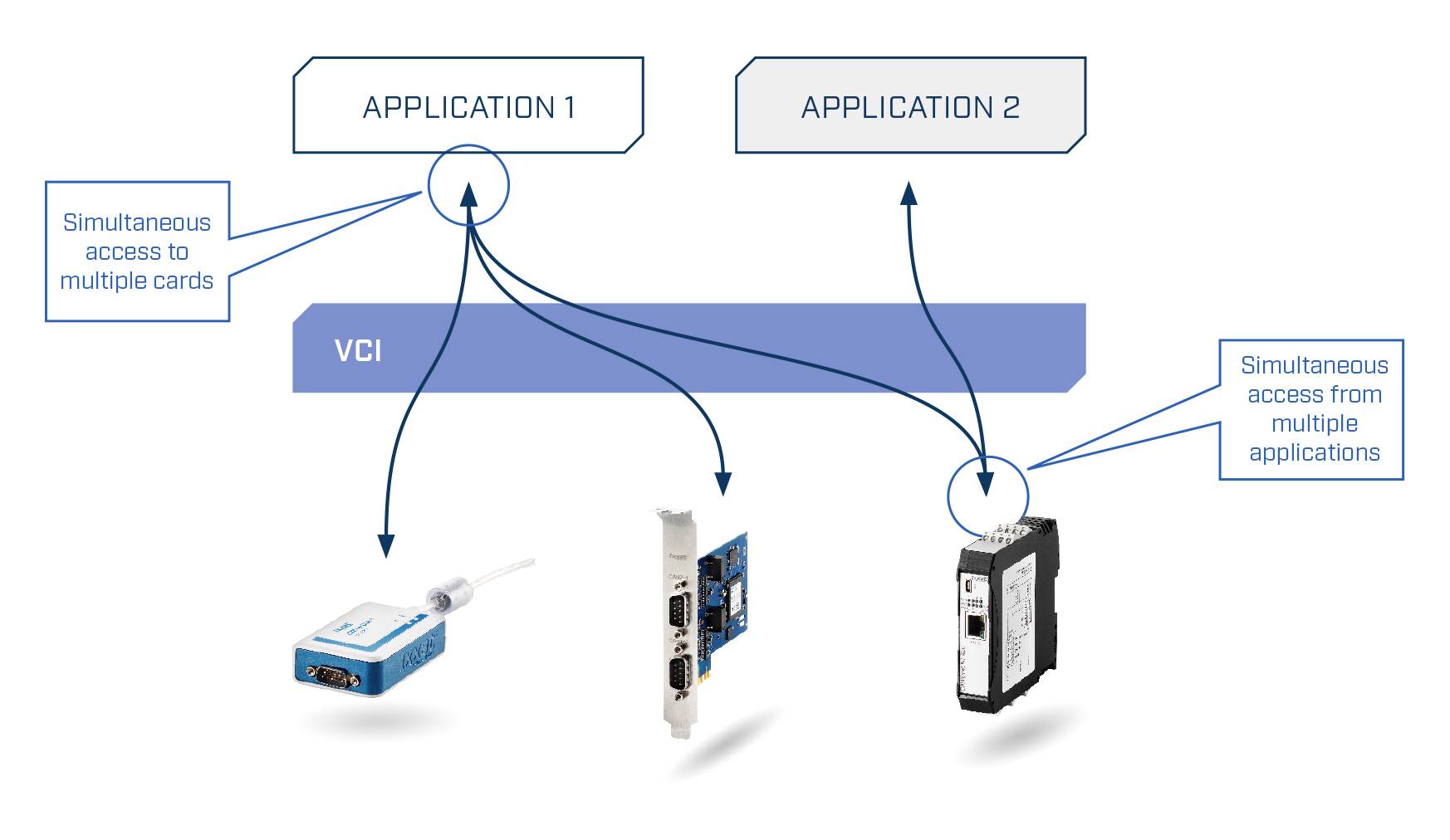

Všetky varianty USB-to-CAN FD sú podporované balíčkami ovládačov IXXAT, API pre vyššie protokoly CAN a nástrojmi IXXAT.
Tento text bol preložený strojovo.
Vďaka použitiu výkonného hardvéru a pripojeniu cez USB 2.0 Hi-Speed (480 Mbit / s) dosahujú rozhrania veľmi vysokú priepustnosť dát s minimálnymi časmi latencie a nízkymi požiadavkami na napájanie. Týmto spôsobom umožňujú spoľahlivé a bezstratové odosielanie a prijímanie správ v sieťach CAN FD a CAN s vysokými prenosovými rýchlosťami a zaťažením zbernice. Ďalej sú správy opatrené časovou pečiatkou a môžu byť filtrované a dočasne ukladané priamo do USB-to-CAN FD.
Vďaka mimoriadne zaujímavej cene a kompaktnému dizajnu je rozhranie USB-to-CAN FD ideálne vhodné pre použitie v sériových výrobkoch a v spojení s canAnalyser pre vývojové, servisné a údržbárske práce.
LIN (automobilový variant)
Komunikácia LIN je voliteľne podporovaná v režime LIN master alebo slave. Ako LIN slave rozhranie reaguje automaticky na prijaté hlavné požiadavky. Dáta odozvy sa aktualizujú pomocou medzipamäte cez PC API. V prevádzkovom režime Master sú hovory Master spracovávané aplikáciou PC. Prijaté správy LIN sa preposielajú do aplikácie s časovou pečiatkou, hlavnou požiadavkou, odpoveďou a stavovými informáciami.
Vďaka novo vyvinutému robustnému krytu je prispôsobenie (vlastný dizajn / označenie značky) jednoduché.
Všetky varianty USB-to-CAN FD sú podporované balíčkami ovládačov IXXAT, API pre vyššie protokoly CAN a nástrojmi IXXAT.
Tento text bol preložený strojovo.
Rozsah dodávky

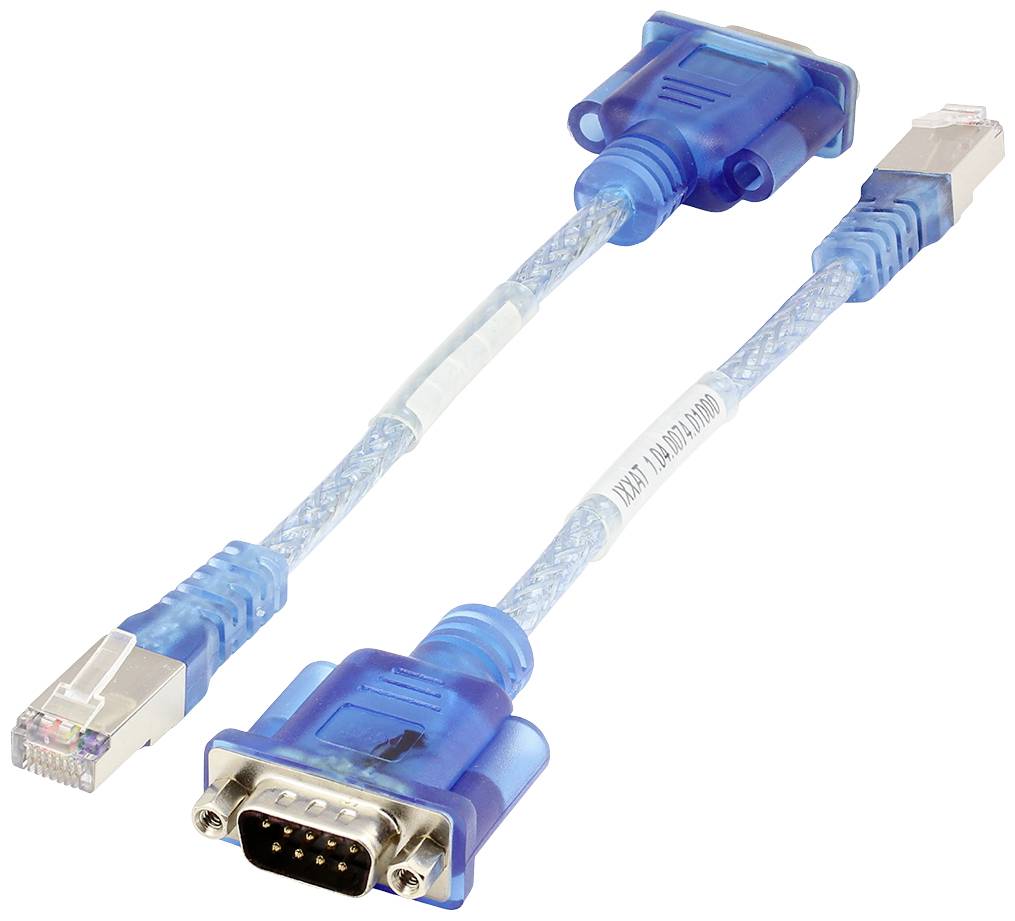

- USB-to-CAN FD rozhranie v automobilovom variante · 2 x kábel adaptéra RJ45 na Sub-D9 (iba automobilový priemysel USB-to-CAN V2) · Návod
- Ovládač CAN VCI pre Windows XP, Windows 7, Windows 8, Windows 10 · Ovládač CAN ECI pre Linux (stiahnuteľný na ixxat.com) · Jednoduchý monitor zbernice CAN "canAnalyser Mini".
