Name: Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 20 mA vypnutý: 0 - 20 mA Siemens 3RS7002-2CE00 3RS70022CE00 1 ks
Brand: Siemens
SKU: 1704658
Availability: BackOrder

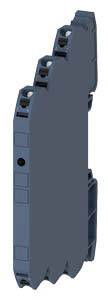

Modrý, vertikálny priemyselný prvok, ktorý vyzerá štíhlo a modulárne. Pravdepodobne súčasť rozvádzačového systému.

Rozvádzačový systém s rôznymi elektrickými komponentmi a kabelážou vrátane relé, poistiek a výkonových vypínačov.

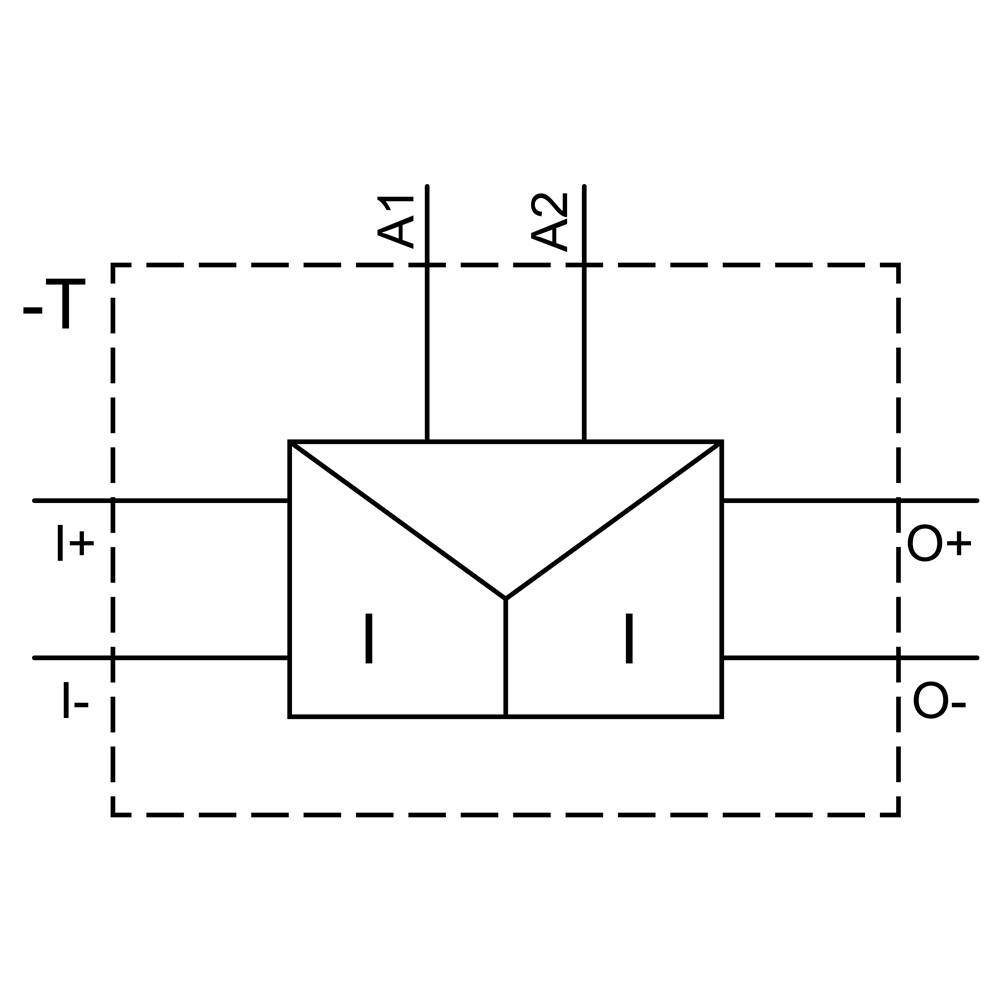

Elektrické spínacie symboly s dvoma hornými svorkami A1 a A2 a štyrmi horizontálnymi svorkami označenými Plus a Mínus.

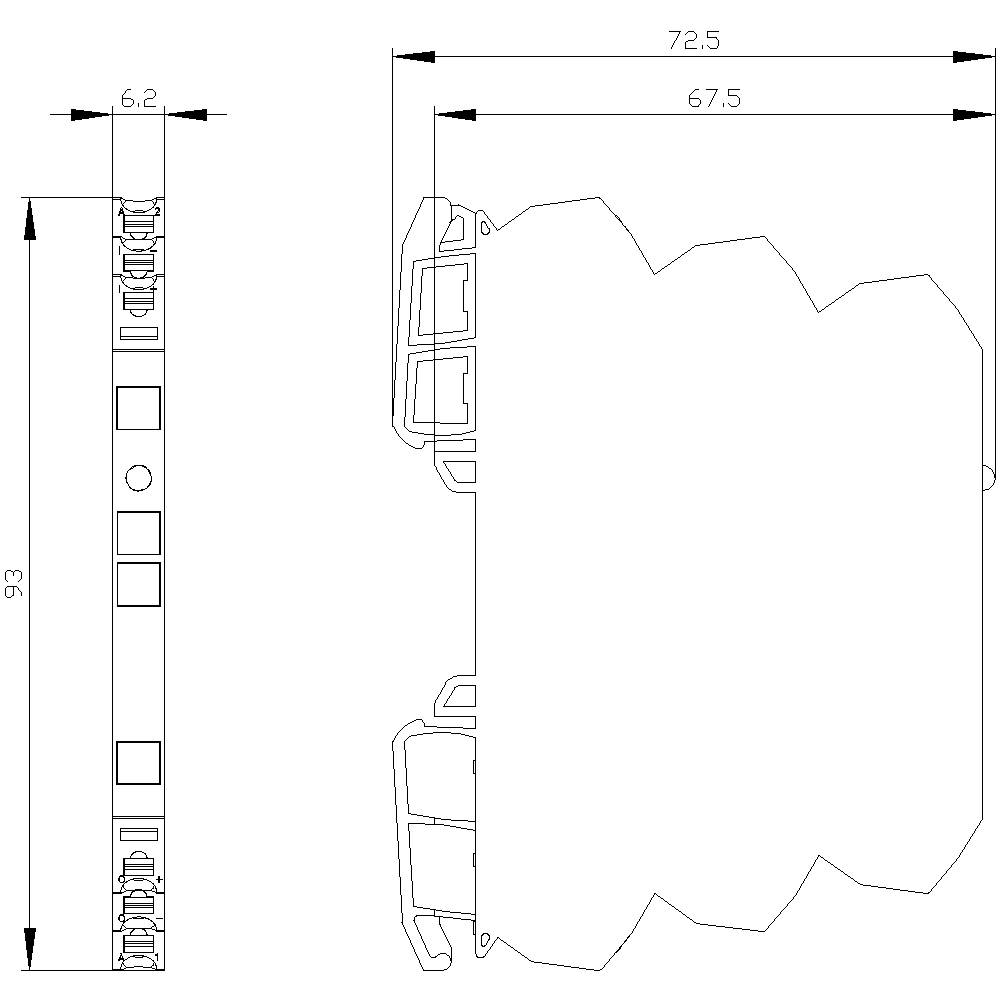

Technický výkres zariadenia: 93 mm vysoký, 72,5 mm široký, s podrobnými pohľadmi. Rozmerové údaje pre presné konštruovanie.

1/4

Ilustračný obrázok

Kategória výrobku

oddeľovací transformátor

Vstupný signál max. (Prúd)

20 mA

Typ

3RS7002-2CE00

Rozmer.

(d x š x v) 72.5 x 6.2 x 93 mm

Pripojenie

pružinová svorka

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

Počet

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Spôsob montáže: zacvaknuteľná montáž

Typ: 3RS7002-2CE00

Kategória výrobku: oddeľovací transformátor

Vstupný signál max. (Prúd): 20 mA

Rozmer.: (d x š x v) 72.5 x 6.2 x 93 mm

Pripojenie: pružinová svorka

Výstupný signál (prúd): 20 mA

Záťaž: 500 Ω

Vstupný signál (prúd): 20 mA

Vstupný odpor: 100 Ω

Obsah: 1 ks

Šírka: 6.2 mm

V: 93 mm

Dĺžka: 72.5 mm

Spĺňa RoHS: áno

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

Napájacie napätie (num.): 24 V/AC

Napájacie napätie U (B): AC/DC 24 V

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.25 mm²

Prierez pevný (min.): 0.25 mm²

: Snap mounting support rail

: 6.2

: 93 mm

: 72.5 mm

: 1

: 0.29 W

: Spring clamp connection

: IP20

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0 Ω

: NIE

: ÁNO

: NIE

: ÁNO

: Built-in device

: NIE

: 0.015

: None

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Vstupný signál max. (Prúd)

Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 20 mA vypnutý: 0 - 20 mA Siemens 3RS7002-2CE00 3RS70022CE00 1 ks

Objednávacie číslo:1704658

Doručenie: Pi 6. 11.

Conrad Electronic

Tento produkt

20 mA

Min.: 1

Násobky: 1

149,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0 - 10 V vypnutý: 0 - 20 mA Siemens 3RS7000-1CE00 3RS70001CE00 1 ks

Objednávacie číslo:1742662

Doručenie: Pi 6. 11.

Conrad Electronic

Min.: 1

Násobky: 1

149,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0 - 10 V vypnutý: 0 - 20 mA Siemens 3RS7000-2CE00 3RS70002CE00 1 ks

Objednávacie číslo:1742665

Doručenie: Pi 13. 11.

Conrad Electronic

Min.: 1

Násobky: 1

154,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-10 V, 0 / 4-20 mA Siemens 3RS7005-2FE00 3RS70052FE00 1 ks

Objednávacie číslo:1742675

Doručenie: Pi 6. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

199,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-10 V, 0 / 4-20 mA Siemens 3RS7025-1FE00 3RS70251FE00 1 ks

Objednávacie číslo:1743381

Doručenie: Pi 6. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

219,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-10 V, 0 / 4-20 mA Siemens 3RS7025-1FW00 3RS70251FW00 1 ks

Objednávacie číslo:1743382

Doručenie: Pi 6. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

355,00 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-10 V, 0 / 4-20 mA Siemens 3RS7025-2FE00 3RS70252FE00 1 ks

Objednávacie číslo:1743383

Doručenie: Pi 13. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

219,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-10 V, 0 / 4-20 mA Siemens 3RS7025-2FW00 3RS70252FW00 1 ks

Objednávacie číslo:1743384

Doručenie: Pi 6. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

345,00 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-50 / 100 Hz / 1/10 kHz Siemens 3RS7005-1KE00 3RS70051KE00 1 ks

Objednávacie číslo:1699232

Doručenie: Pi 6. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

204,99 €^*

Izolačný prevodník AC / DC 24 V, 3-cestný zapnutý: 0-10 V, 0 / 4-20 mA vypnutý: 0-50 / 100 Hz / 1/10 kHz Siemens 3RS7005-2KE00 3RS70052KE00 1 ks

Objednávacie číslo:1742677

Doručenie: Pi 13. 11.

Conrad Electronic

20 mA

Min.: 1

Násobky: 1

204,99 €^*

Na stiahnutie

Datasheet

Datasheet 1704658 Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 20 mA vypnutý: 0 - 20 mA Siemens 3RS7002-2CE00 3RS70022CE00 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704658 Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 20 mA vypnutý: 0 - 20 mA Siemens 3RS7002-2CE00 3RS70022CE00 1 ks

Popis

Izolačný prevodník AC / DC 24 V, 3-cestné oddelenie Vstup: 0-20 mA Výstup: 0-20 mA Pružinové pripojenie (Push-In) Izolačný prevodník SIRIUS 3RS70 na galvanické oddelenie a prevod analógového štandardného signálu medzi riadením a snímačmi / akčnými členmi. Vďaka galvanickému oddeleniu zabraňujú izolačné prevodníky vzájomnému ovplyvňovaniu analógových kanálov. Vďaka úzkemu, kompaktnému dizajnu vyžadujú len málo miesta na koľajnici, najmä v plochých spínacích skriniach a spínacích skrinkách s malými rozstupmi vedení. Vysoko kvalitný moderný dizajn v titánovej šedej farbe prispieva k jednotnému vzhľadu všetkých prístrojov Siemens v ovládacej skrini. Jasná paleta zariadení pokrýva všetky aplikácie a tým zjednodušuje logistiku a skladovanie. K dispozícii sú aktívne a pasívne jednopásmové, viacpásmové a univerzálne prevodníky s rôznymi napájacími napätiami a typmi pripojenia pre rôzne analógové štandardné signály a ďalšie bežné signály snímačov. Ponúkame tiež varianty s manuálnym / automatickým prepínaním pre cielenú analógovú hodnotu. Pre izolačný transformátor 3RS70 je k dispozícii vhodná elektrická izolačná doska a rôzne pripojovacie hrebene. Izolačné prevodníky 3RS70 nahrádzajú osvedčenú sériu 3RS17. Relé SIRIUS - sortiment pre všetky prípady.
