Name: Izolačný zosilňovač Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 1 ks
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

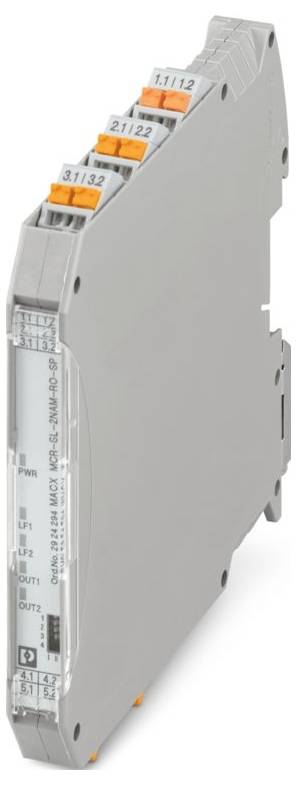

Štíhly, sivý elektronický modul s oranžovými konektormi a označenými sekciami pre vstupy a výstupy, používaný v priemyselnej automatizácii.

Ilustračný obrázok

Kategória výrobku

oddeľovací reléový zosilňovač

Typ

MACX MCR-SL-2NAM-RO-SP

Rozmer.

(d x š x v) 113.7 x 12.5 x 107.9 mm

Pripojenie

Push-in pripojenie pružinovou svorkou

Výstupný signál (napätie)

250 V AC; 120 V DC; 30 V DC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 1. 12.

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová skupina: MACX Analog
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14;24 ... 22 (dvojitá koncovka vodiča bez plastovej objímky); 20 ... 16 (dvojitá koncovka vodiča s plastovou objímkou)
Šírka: 12,5 mm
výška 107,9 mm
Hĺbka: 113,7 mm
Farba: sivá (RAL 7042)
Materiál puzdra: PA 6.6-FR
Podmienky prostredia: Podmienky prostredia
Stupeň ochrany: IP20 (nie je certifikované UL)
Teplota okolia (prevádzka): -40 °C ... 42 °C; -40 °C ... 49 °C (zníženie výkonu)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m (Technické údaje sa vzťahujú na nadmorské výšky ≤ 2000 m nad morom. Pre vysoké nadmorské výšky> 2000 m nad morom (pozri technický list).
Normy/predpisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Poznámka: aj EN 61326-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 10 mm
ATEX: ATEX
IECEx: IECEx
Označenie:  2Ex ec nC IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Maximálna strata výkonu za nominálnych podmienok:< 1 W
Strata výkonu:< 1 W
Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
CE: CE
Certifikát: BY/112 02.01 TP012 103.01 00078
Signál: Signál
Spínacia frekvencia: ≤ 20 Hz (bez záťaže)
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Interferenčné žiarenie: Interferenčné žiarenie
Elektromagnetické RF pole: Elektromagnetické RF pole
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Vedené rušenie: Vedené rušenie
Schválenie stavby lodí: Schválenie stavby lodí
INMETRO: INMETRO
Odolnosť: EN 61000-6-2;EN 61326
Maximálne spínacie napätie: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
Indikátor stavu: zelená LED (napájacie napätie); žltá LED (stav spínania); červená LED (porucha siete)
Označenie: Vedené rušenie
Galvanické oddelenie medzi vstupom a výstupom: áno
Použitie: Digitálny vstup
Dodávka: Dodávka
Maximálna spotreba prúdu: 35 mA (24 V DC)
Počet kanálov: 0
Skratový prúd: 8 mA
Izolácia: Bezpečné oddelenie
Konfigurácia kontaktov: 1 normálne otvorený kontakt na kanál
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 60 V AC/DC (napájanie, vstup/výstup)
Skúšobné napätie: 2,5 kV AC (50 Hz, 60 s)
Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,25 mm² ... 0,34 mm² (dvojitá koncovka vodiča bez plastovej objímky); 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
Dáta: Dáta
Funkčnosť: Funkčnosť
Materiál kontaktov: AgSnO2, tvrdo pozlátený
CCC / Čína Ex: CCC / Čína Ex
Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
Počet východov: 2
Úroveň integrity bezpečnosti (SIL): 2
Menovité napájacie napätie: 24 V DC -20% ... +25 %
Galvanické oddelenie: 3-cestné oddelenie
Spotreba prúdu: 1 W
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Konfigurácia: DIP prepínače
Počet vchodov: 2
Spínanie: Relé: Spínanie: Relé
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Hodnotiace kritérium: A
Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
Systematická schopnosť: Systematická schopnosť
Prevádzková nadmorská výška (≤ 2000 m): Prevádzková nadmorská výška (≤ 2000 m)
Prevádzková nadmorská výška (≤ 3000 m): Prevádzková nadmorská výška (≤ 3000 m)
Rozsah nadmorskej výšky:> 4000 m ... 5000 m
Prevádzkový rozsah nadmorskej výšky (≤ 4000 m): Prevádzkový rozsah nadmorskej výšky (≤ 4000 m)
Prevádzkový rozsah nadmorskej výšky (≤ 5000 m): Prevádzkový rozsah nadmorskej výšky (≤ 5000 m)
Napätie naprázdno: 8 V DC
Detekcia poruchy vedenia:< 0,05 mA ... 0,35 mA (prerušenie vedenia);< 100 Ω ... 360 Ω (skrat); zapínateľné/vypínateľné pomocou DIP prepínača
Galvanické oddelenie vstupu/napájania, konektor zbernice na DIN lištu IEC/EN 60079-11: Galvanické oddelenie vstupu/napájania, konektor zbernice na DIN lištu IEC/EN 60079-11
Galvanické oddelenie vstupu/napájania, konektor zbernice na DIN lištu IEC/EN 61010-1: Galvanické oddelenie vstupu/napájania, konektor zbernice na DIN lištu IEC/EN 61010-1
Galvanické oddelenie výstupu 1/výstupu 2/vstupu, napájanie, konektor zbernice na DIN lištu IEC/EN 61010-1: Galvanické oddelenie výstupu 1/výstupu 2/vstupu, napájanie, konektor zbernice na DIN lištu IEC/EN 61010-1
Galvanické oddelenie výstupu 1/výstupu 2/vstupu/napájania, konektor zbernice na DIN lištu: Galvanické oddelenie výstupu 1/výstupu 2/vstupu/napájania, konektor zbernice na DIN lištu
Signál: NAMUR: Signál: NAMUR
Použiteľné vstupné zdroje: iniciátory NAMUR (IEC/EN 60947-5-6); beznapäťové spínacie kontakty; odporovo pripojené spínacie kontakty
Prah prepínania signálového prúdu "0":< 1,2 mA (blokovanie)
Prah prepínania signálového prúdu "1":> 2,1 mA (vodivý)
Spínacia hysterézia:< 0,2 mA
Maximálny spínací výkon: 500 VA
Odporúčané minimálne zaťaženie: 5 V / 10 mA
EAC Ex: EAC Ex

Typ: MACX MCR-SL-2NAM-RO-SP

Kategória výrobku: oddeľovací reléový zosilňovač

Rozmer.: (d x š x v) 113.7 x 12.5 x 107.9 mm

Pripojenie: Push-in pripojenie pružinovou svorkou

Výstupný signál (napätie): 250 V AC; 120 V DC; 30 V DC

Výstupný signál (prúd): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Vstupný signál (napätie): 8 V DC

Obsah: 1 ks

Konfigurácia: DIP spínač

Šírka: 12.5 mm

V: 107.9 mm

Dĺžka: 113.7 mm

Max. okolitá teplota: 49 °C

Min. okolitá teplota: -40 °C

Napájacie napätie (num.): 24 V/DC

Napájacie napätie U (B): 19.2 V DC ... 30 V DC

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

Hĺbka: 113.7 mm

: IP20

Spínacie napätie: 250 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3580213 Izolačný zosilňovač Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3580213 Izolačný zosilňovač Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 1 ks

Popis

Izolačný zosilňovač NAMUR, 2-kanálový, na ovládanie iniciátorov a spínačov priblíženia. Signály sa prenášajú na riadiacu úroveň cez reléové výstupy (normálne otvorené kontakty). Detekcia poruchy vedenia, galvanické 3-cestné oddelenie, SIL 2, zásuvné pripojenie.
